[Tuto] Installation du diffuseur "Sport"

[TheArtist]

Bonjour à tous,

J'ai donc procédé au retrait du diffuseur de série de ma 308, pour y placer le diffuseur "SPORT"

Référence : 9613.34
Prix Peugeot : 217,99€
http://www.peugeot-accessoires.com/peug ... 08-fr.html

Diffuseur SPORT.jpg (63.81 Kio) Vu 19484 fois

A noter que la photo montre en plus la présence des canules chromées qui ne sont plus disponibles (référence effacée du catalogue de PSA)

Ce qu'il faut :
- le diffuseur Sport
- la notice d'installation (fournie dans le kit)
- une clé de 10
- un tourne-vis plat fin
- un tourne-vis plat large
- une perceuse
- des mèches de 2mm à 8mm
- de la patience

il faudra un peu moins de 1h pour l'installation.

1) Commencons par retirer les ergots de fixation du diffuseur de série (en rouge sur la photo) :
Très simple à retirer, prenez un tourne-vis plat fin et soulevez de chaque coté
Parfois, la fixation tient bien, il faudra insister un peu


- 1 du coté droit (coté passager)

- 2 du coté gauche (coté conducteur)

2) Retirer la vis de fixation (indiquée par la fléche violette)


une vis de 10 fixe le diffuseur au chassis :

Ceci était donc le plus simple à effectuer, maintenant il va falloir s'armer de patience et de méthode !

3) Fixation des pattes du diffuseur (à faire de chaque coté du diffuseur)
a) De chaque coté du diffuseur, il y a des pates qui se fixent sous la carrosserie par des clips (fléche rouge)

Voici la méthode que j'ai utilisé pour eviter de casser quelque chose et avoir assez de force pour retirer les pates

b) une autre patte de fixation se trouve sur le diffuseur (flèche bleu clair)
Pour la retirer, il va falloir passer par l'intérieur du parechoc et exercer une pression sur l'ergot

4) les clips tiennent le diffuseur sur tout le bord

La méthode consiste à repérer la présence du clips, et glisser un tourne-vis plat très fin



Il y a 9 clips, il suffit de répéter l'opération autant de fois.
Les clips sont signalés par les flèches rouges

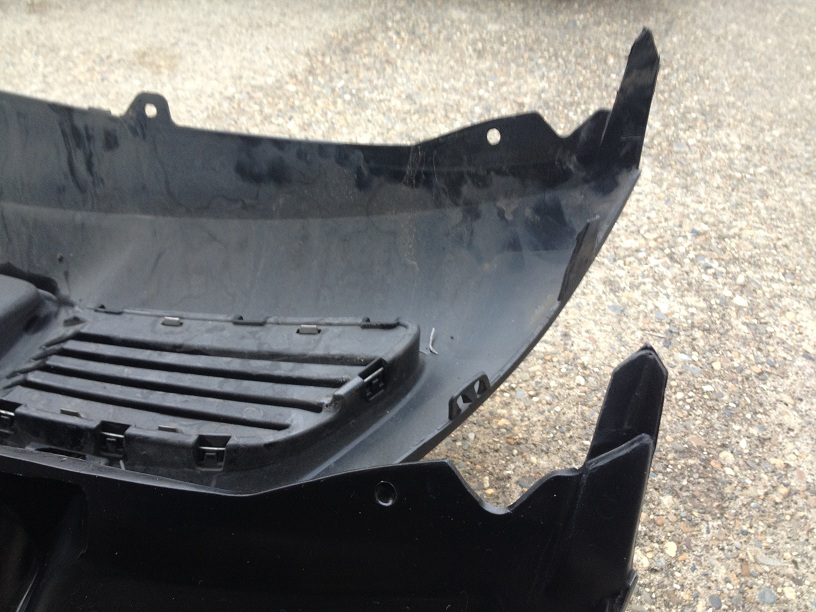

5) Comparons les 2 diffuseurs (avant et après percage)
Pour le percage, j'ai procedé par étape avec différentes mèches (de 2 mm à 8 mm)
Pour vérifier le bon diamètre, il suffit d'utiliser une des attaches


Pour le passage de la vis de fixation (vis de 10), je me suis arreté à la mèche de 7mm

Idem pour vérifier on passe la vis

6) Il ne reste plus qu'à :
- reclipser le diffuseur (9 clips)
- passer les pattes de fixation de chaque coté du diffuseur (2 pattes)
- remettre les 3 ergots
- replacer la vis de 10
- remettre en place votre plaque d'immatriculation !!!

A noter que pour la vis, il va falloir recourber le plastique pour la fixer

7) admirer le résultat :

A vous de jouer

PS : Vous pouvez aussi en profiter pour nettoyer l'échappement, avec un dégoudronnant, un renovateur de chromes et une bonne dose d'huile de coude

[SPaRO]

Tu dois être en train de le faire car les photos ne sont pas au bon endroit

[TheArtist]

En effet, vive la mise en page html
Le voilà finaliser

[SPaRO]

Super tuto!!!! Du bon boulot

[TheArtist]

Merci

[Ezechiel]

Super boulot et super tuto, dommage que les canules ne soient plus produites

[TheArtist]

oui

J'ai espoir que Starskier73 me vende les siennes ... (dans mes rêves, oui !)

[pindahr]

Bien le tuto, mais t'as quand même oublié un point important: REMETTRE LA PLAQUE D'IMMATRICULATION.

[TheArtist]

pindahr !!

C'est vrai que cela m'a semblé tellement logique que je ne l'ai même pas mis dans mon tutoriel !
J'ajoute cela, merci !

[308tlse]

Slt,

Super tuto, celui qui ce lancera dans un changement du diffuseur n'aurait aucun mal a le faire.

Sur la 3) a, il manquerais pas sur la photo les flèches rouges ?

[Starskier73]

oui

J'ai espoir que Starskier73 me vende les siennes ... (dans mes rêves, oui !)

Ahhhhhhhhh, l'espoir !!!

[Ezechiel]

oui

J'ai espoir que Starskier73 me vende les siennes ... (dans mes rêves, oui !)

Ahhhhhhhhh, l'espoir !!!

C'est redoutable ça

[forest]

super le tuto...
ça commence à bien se peupler de tuto c'forum !!!

Avec les photos et les tournevis/outillage, c'est cool.
Par contre, je vois qu'on ne se lave toujours pas les mains

[Ezechiel]

Par contre, je vois qu'on ne se lave toujours pas les mains

un poil maniaque Forest

[forest]

C'est ça
Un modo quoi !

J'avais eu la même remarque sur un second tuto, car je l'avais mis sur un premier; donc private joke

[TheArtist]

forest

Yes, c'est un private joke entre forest et moi
Pour vous mettre dans la confidence, cela date du tuto d'installation du becquet de toit avec le feu stop intégré que j'avais posté Regardez les commentaires sous le tuto

Et puis c'est vrai, tout ce cambouis et ces poussières accumulées, les mains sont bien sales !
Personnellement, durant mes montages je me lave les mains rapidement au moins 2 fois (pendant), pour eviter de trop salir la carrosserie si j'ai le malheur de m'appuyer quelque part (ce qui n'arrive jamais, tellement je fais attention, mais bon on sait jamais et sinon au moins 2 ou 3 fois après ! moi ? maniaque? si peu

[seb66playa]

Ça va, ton diffuseur n'avait pas les pointes droite et gauche cassées, très fragile des 2 petits bouts qui s'emboîtent dans le pc, j'ai eu 2 diffuseur sport entre mes mains et à chaque fois ils étaient cassés, mais avec un rivet, ça ne posait pas plus de problème que cela

[forest]

L'avantage de nos tuto par rapport à ceux de Peugeot, c'est qu'il a des vrais photos et bien détaillé.

Pour le lavage des mains, c'est pareil. Je prend des fois des gants, mais c'est pas très pratique, on ne sent pas ce qu'on fait (et avec l'huile, ça glisse; et pas très écolo).
Super pour tous les détails !

[tcr]

Je me demandais si je pouvais poser le diffuseur de la GTI pour avoir la sortie large et poser un pot double canule ?

[tofff]

C'est possible visiblement, Félin78 doit le finaliser vendredi

[tcr]

Ok, j'attend ça avec impatience !

[TheArtist]

Un petit changement

Après des mois et des mois de recherche et d'attente, Peugeot commercialise enfin le même diffuseur avec des canules factices couleur gris alu !
Même référence : 9613.34
Même prix : 217.99€



Pour le rendu, le voici


[forest]

Un belle jupe arrière bien fini, il devait te tarder pour les canules ?!!!!

[TheArtist]

Je m'étais résigné à ne jamais trouvé des canules métalliques, en effet

Heureusement, Peugeot a de joyeux "génies" (... ou juste des personnes "sensées et logiques"?) dans ses bureaux de conception

[yannou25]

Je m'étais résigné à ne jamais trouvé des canules métalliques, en effet

Heureusement, Peugeot a de joyeux "génies" (... ou juste des personnes "sensées et logiques"?) dans ses bureaux de conception

La tu vas loin

[TheArtist]

Meuh non !

Bon ok, je sors !

[forest]

Saluons les idées positives, ils ont fait la 308 quand même !!!

[yannou25]

Saluons les idées positives, ils ont fait la 308 quand même !!!

+1

Dommage qu'il ai pas refait le même diffuseur

[tofff]

ça rend très bien !

[forest]

Ils ont eu des retours ou pas assez/rentables/vendus sans doute

[TheArtist]

ça rend très bien !

Venant de la part d'un GTi'ste, cela me va droit au cœur

@jura39 : Merci
A quand une petite installation sur ta belle lionne ?

@forest :
En effet, j'imagine le peu de vente, surtout avec le prix des canules métalliques seules à plus de 400€ (+217€ le diffuseur), ils ont pas du en vendre des tonnes !

[forest]

ah quand même !
Je ne me souvenais pas que c'était à ce tarif-là !!!

[tofff]

ça rend très bien !

Venant de la part d'un GTi'ste, cela me va droit au cœur
