Ampli plug and play derrière RD4 ?

[jose308]

Tu peut pas te repiquer sur un plus apres contact christo sinon ton ampli va etre toujours allumer meme ton poste debrancher

[jose308]

Vien me rejoindre samedi si tu veux arsenik on va se branché ça

[jose308]

Vien me rejoindre samedi si tu veux arsenik on va se branché ça

[ArSeNiiK]

Arrête toi, tu me fous encore plus de doutes !!!!!!!!

Je ne l'aurai surement pas Samedi mon José, il vient des States ... Mais Merci pour ta proposition, si on peut s'installer ça ensemble, ça peut être sympa, mais j'aimerais quand même tout bien savoir au cas où si je dois le faire seul !

[jose308]

Je l'avai monter sur mon autre 308 mais c'était. avec un poste alpine donc plug&play aucun remote a branché

[AnGa]

Tout comme toi Xavier, c'est l'histoire de bidouille du +12 qui m'inquiète :O

[ArSeNiiK]

Et du coup, les prises RCA du KTP 445U servent à quoi, et à quoi de plus par rapport au 445A ?

Et aussi une autre question, sur le 445U, on voit bien le faisceau +12, qui est bleu :



Mais pas sur le 445A, ça se passe comment, du coup ? Ou c'est moi qui ne le voit pas ?



Et ultime question : J'ai commandé le 445U, mais je vient de me rendre compte que (comme sur la photo), les fils de la partie gauche ne débouchent pas sur une prise, mais "en vrac", je fais quoi du coup ?
Parce que sinon, si le 445A peut convenir à l'utilisation que je vais en faire, et que je ne ferais rien de plus avec le 445U, je vais annuler ma commande et prendre finalement ce dernier ?

Je suis vraiment désolé, encore une fois, je patauge sévère de chez sévère ...

[Bricoman]

Bonjour à tous,

Notre ami ArSeNiiK est en train de pêter un câble avec toute cette connectique inconnue.
Déjà partir sur le KTP-445A pour le RD4, le câblage est mieux adapté et facilité pour un néophyte.
Le modèle U sera mieux derrière un 2-DIN de part les sorties RCA adaptées au niveau bas.
Le fil bleu/blanc du côté des entrées RCA est une sortie "Remote" pour activer un autre appareil avec un fil "Remote" à la mise sous tension.

Sur la 308, il y a une grosse prise noire derrière le poste, c'est la Fakra où sont les fils pour les HP et ceux pour l'alimentation du RD4.
Il faut partir de là pour brancher le KTP-445A à l'aide de l'adaptateur ISO Alpine.
La petite prise 8 voies noire est l'alimentation et l'autre marron est celle des HP, les couleurs sont normalisées.
L'amplificateur est alimenté par la clé de contact et les entrées HP sont à haut niveau, c'est à dire que les sorties HP du RD4 sont adaptées.
Après, il faut voir le câblage de plus près et réfléchir pour câbler correctement l'ensemble qui doit fonctionner du premier coup.
Je vais réfléchir à ton problème pour faire un petit dessin qui devrait t'aider pour installer ton petit jouet.

Meilleures salutations

[punisher79]

On se lève tous pour??? Merci Bricoman.

[ArSeNiiK]

Aaaaaah Merci Pascal, t'es au top !!!!!!

C'est noté pour le KTP, je vais donc prendre le A ! Pour le Remote, je n'ai pas tilté que ça pouvait être le OUT, trop paniqué par la complexité (pour moi) de la chose ...

Je suis au courant pour la prise Fakra, mais est-ce que le KCE suffit au branchement ? Car Christo m'a confirmé que le post, que j'ai trouvé sur le forum Féline 207, était correct et que je pouvais suivre sa démarche. Non pas que je ne fasse pas confiance aux précédentes réponses que j'ai eu, mais je suis tellement fébrile, qu'un avis de plus renforcera ma confiance lors de l'installation :

J'avais donc la partie centrale adaptateur fakra vers entrées ampli couplé à l'entrée ampli AMPLI sortie ampli couplée à l'adapteur sortie fakra.

Or les connections du RD4 sont en ISO! J'ai donc trouvé un adaptateur ISO fakra:

http://commerce.ciel.com/ansa/Article/PC000016AA.aspx

Le branchement est donc simple au final:

Sortie ISO (qui vient du faisceau voiture) couplé à l'entrée du PC000016AA couplé à l'adaptaeur KCE couplé à l'entrée ampli couplé à l'adaptateur sortie couplé à l'autre partie du PC000016AA couplé au RD4.

Le seul point noir dans tous cela est que sur la notice du KCE-445 il est indiqué qu'il faut branché un fil bleu sur un +12 (sinon pas alimenté et donc pas de son) J'ai donc pris un +12 switched inutilisé sur une des fiches et fait un pont à l'aide d'un domino. Aprés je pense qu'il est possible de récupérer un +12 de n'importe ou...

Normalement, si je branche correctement le tout, je ne devrais pas avoir de soucis ?

Merci d'avance pour le temps que tu prendras à me répondre, surtout si tu arrives à me faire un schéma, ça m'aidera grandement !

[Bricoman]

Bonjour à tous,

J'ai essayé de comprendre comment brancher cet amplificateur aux prises Alpine sur le RD4.
Sans l'avoir dans les mains, pas facile, mais ton raisonnement doit être bon, avis à ceux qui pourraient nous aider.
Avec ces adaptateurs, le branchement devrait fonctionner, je pense.

On sort de la 308 vers l'amplificateur en Kakra avec le faisceau Alpine, puis de l'amplificateur avec l'autre faisceau Alpine vers le RD4.
Un adaptateur iso/Fakra devra venir terminer le branchement sur le RD4, celui que tu as trouvé devrait faire l'affaire.
L'alimentation de la 308 vers le 445 et le RD4, la sortie HP du RD4 vers le 445 et l'entrée HP de la 308.
Si tous est câblé de la sorte, cela fonctionne. Je ne sais pas si un fil "Remote "est disponible sur le 445A, assez inutile d'ailleurs.
J'ai pas trouver de schéma électrique comme celui du modèle U qui est détaillé, simple à suivre.
Espérons que tu puisses installer ce matériel et profiter de sa musicalité reconnue par beaucoup.



Meilleures salutations

[AnGa]

Encore du grand Bricoman ! Ça me servira à moi aussi, merci à vous tous en tout cas
Forum très réactif ,J'aime ! ! !

[ArSeNiiK]

T'es au top, un vrai chef ! Merci infiniment Pascal, tu me sors d'un vrai patouillage artistique !

Encore Merci, je vais tâcher de tout suivre à la lettre, mais je pense qu'avec tout le matos + la partie verso du RD4 dans les mains, je vais pouvoir m'en sortir grâce à vous tous ! J'ai hâte !!

[Bricoman]

Bonjour à tous,

Attendons de voir si le raisonnement et le câblage sont correct avant de valider l'intervention, sans rien sous les yeux, pas facile de réfléchir.
Nous attendons de bonnes nouvelles ArSeNiiK et des photos du montage, une petite vidéo sonore peut-être ?

Meilleures salutations

[ArSeNiiK]

Bien sûr, je me dois de vous faire une vidéo du rendu, je vais m'arranger pour avoir un matériel qui officie en binaural, le rendu sera bien plus fidèle au rendu réel !

[Bricoman]

Bonjour à tous,

ET avec quoi on va écouter, apprécier ton rendu "Binaural", surtout sur Youtube, il nous faudrait des oreilles de chat qui bougent dans tous les sens !
L'origine du son, ils savent le trouver du premier coup, contrairement à nous, pauvres humains que nous sommes.

Meilleures salutations

[ArSeNiiK]

Binaural toi même, non mais ho !

C'est ç'ui qui dit qui est !

En fait, faut que j'arrive à me procurer de quoi enregistrer le son en stéréo, même avec mon APN, ça devrait le faire, faut que je trouve un micro en Y via Jack, et les positionner aux niveau des oreilles sur le siège conducteur ! Pour la retransmission du signal, pas de manip de plus à faire, les ordinateurs retransmettent le mono et le stéréo, ça sera une qualité d'écoute améliorée, en fait !
Je ne passerai pas par Youtube, je vais voir pour un hébergement + vision sans compression.

[eddie67]

Ça pourrai marché effectivement avec cette solution.

Sinon tu peux aussi utiliser un cable de ce style http://www.attache-remorque.eu/faisceau ... in-15.html.
Jai installer un ktp 445 dans la bmw 320d e90 de mon frère sur le système idrive et ça marche nikel.
Les deux solutions me paraissent fonctionnel.

J'avais déjà propose la solution à bricoman l'année dernière de ce câble

[punisher79]

ca donne ca grossierement

Bonsoir(ou nuit) les amis ,
j ai reussi à installer l ampli ktp 445A derriere mon rd4 et ca fonctionne tres bien . J ai utilisé l adaptateur iso/fakra presenté dans plusieurs des comm (le mien est de chez phonocar ) et le kce 445.

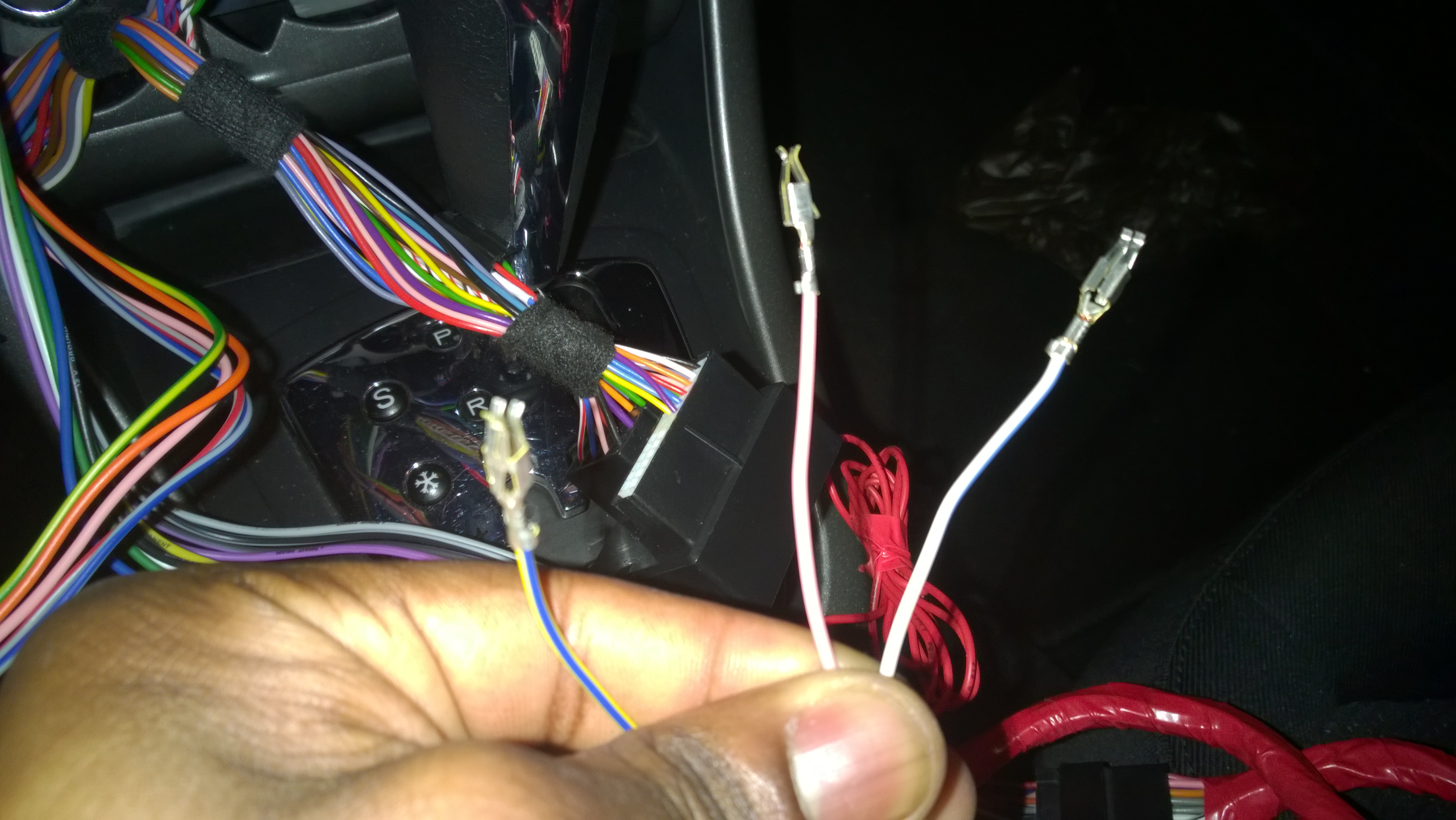

Il y a juste une manip à faire , c est connecter le fil blanc bleu du kce 445 sur le fil bleu (REMOTE) du meme kce 445 ou de l adaptateur iso/fakra et le tour est joué.

voilà voilà .
bonne nuit à tous

[punisher79]

De rien . La diffference sonore est énorme mais du coup j ai l intention de changer les hp ,les miens sont d origine. Mais ca ne sera pas avant septembre .

[AnGa]

Punisher, tes portières ne vibrent pas trop ?

[punisher79]

Punisher, tes portières ne vibrent pas trop ?

Non ca ne vibre pas trop . J ai encore les enceintes d origine donc je ne peux pas exploiter le piti ampli à fond ,apres ca gresillerait trop .

[punisher79]

Du coup, ça me motive de monter mon ampli Helix.
Dès que ma main ira mieux, je m'y attaque.

Bon rétablissement alors

[Bricoman]

Bonjour à tous,

Bien joué punisher79, le petit monstre fonctionne désormais, un son différent mais puissant.
Merci pour l'information sur le petit bémol qui manquait, maintenant le KTP-445A peut se poser sur les 308 avec facilité.

Christo, prend ton mal en patience et retrouve vite l'usage de tes membres, si tu veux un coup de main, n'hésite-pas !

Meilleures salutations

[tiereud]

@ punisher79

[punisher79]

Ce forum est top . J y ai appris beaucoup de choses,économisé du temps et de l argent ,trouvé une solidarité à la hauteur du 2hdi 160 donc la moindre des choses c est de rendre l appareil au forum même si c est l histoire d un fil ou d une prise.
Surtout un grand merci à vous parce que sans le forum j aurai revendu mon ampli ktp 445 .

Vive le FOFO et bon week end à tous.

[AnGa]

Oui pas faux , moi juste en changeant les enceintes c'est abusé les vibrations :O

[punisher79]

Oui pas faux , moi juste en changeant les enceintes c'est abusé les vibrations :O

Salut AnGa ,sur le fofo apparemment les spécialistes isolaient l intérieur de la porte pour éviter les vibrations .

[AnGa]

Exact Punisher je suis entrain de le faire aussi, mais je prends mon temps : plaque de bitume autocollante + mousse acoustique.

[punisher79]

Exact Punisher je suis entrain de le faire aussi, mais je prends mon temps : plaque de bitume autocollante + mousse acoustique.

Bon courage . Ca donne quoi niveau tarif ?

[AnGa]

Bon courage . Ca donne quoi niveau tarif ?

Bonsoir tout le monde

Niveau tarif ça donne (dans mon cas) :

http://www.eautop.fr/plaques-d-insonorisation-nicoll J'en ai pris seulement 2 pour l'instant, à savoir que c'est un pack de 4.
http://www.castorama.fr/store/Isolant-a ... 58441.html j'ai aussi pris ça, pareil j'ai pris deux paquets.

A savoir que la mousse acoustique je l'ai déjà posée sur mes 4 portières, voici un aperçu :





Pour les plaques de goudrons ,je les ai pas encore ! mais je ferais quelques photos
En espérant que le rendu soit propre, marre de ces vibrations :O Puis ensuite le petit Alpine KTP 445A pour rendre ça encore plus jolie

Voila Voila !

[Bricoman]

Exact Punisher je suis entrain de le faire aussi, mais je prends mon temps : plaque de bitume autocollante + mousse acoustique.

Bonjour à tous,

Fait-nous cela bien comme il faut AnGa, j'ai aussi mes portières avant à faire avant l'été pour poser les HP Alpine.
Mais je pense faire différemment sur l'insonorisation, peut-être partir sur du Dynamat et dérivés suivant une vidéo du net.
De la plaque goudronnée amincie, couplée à de la mousse dont j'ai perdue le nom, mais j'ai le site qui en parle.
Des photos et le résultat ressenti à l'écoute, plus le problème de vibrations si il a disparu.

Meilleures salutations

[punisher79]

Bonsoir ,

Merci AnGa pour les info.bon travaux à Bricoman et AnGa

[Bricoman]

Bonjour à tous,

Un produit spécialisé sans l'insonorisation des portières avant ou arrière très utilisé dans le car audio, le Dynamat.
Le site français : http://www.dynamat-france.com/html/xtreme.htm
Le modèle Dynamat Xtreme reste mince, se pose au souffleur d'air chaud au rouleau pour épouser parfaitement les contours.
En interne et externe, la portière sera rigide sans surpoids, parfaitement étanche aux fuites d'air pour un son optimal.
Je suis en train de regarder le site français et les tarifs pour passer à l'action, il n'y a pas besoin de mousse à première vue.
Peut-être que rajoutée juste derrière le HP, elle amènera un plus pour l'onde arrière sans rebonds néfastes à l'audio.

L'emballage de vente


Effet positif du Dynamat Xtreme

images 1.jpg (6.54 Kio) Vu 14263 fois

Un exemple du travail terminé

Meilleures salutations

[ArSeNiiK]

Merci à tous pour vos précisions, je m'excuse, je suis très pris en ce moment, mais vous m'avez tous sorti une sacrée épine du pied ! Encore Merci mille million de fois !

@ AnGa : Pas mal cette insonorisation, ça m'en rappelle une autre !
Blague à part, bonne continuation, tu verras, tes portières auront une résonance adéquat, type studio, c'est au top, je ne m'en lasse pas du tout !
