308 e-HDI Babylone

[forest]

Super le rendu ! La carte à l'air bien précise, joli tramé.
Quand au recul ça rend super bien : le rouge y est vif, et les plots, c'est super !
Tu as fait un test de nuit sinon ? Mode nuit auto ? Couleur nocturne de carte ?
Sinon, pour le signal de vitesse, tu ne risques pas grand chose à tester ? Au mieux ça marche ; au pire... C'est pas pire

La musicalité est bonne ? Réglages fins ?

[titou]

vraiment du bon boulot... beaucoup de réflexion mais le résultat est la caméra rend bien.

bonnes vacances

[forest]

Tiens je passe dans la brico-ville demain, dans la banlieue lyonnaise par contre comme je n'y serais que pour 1h max... Mais je serais bien venu voir l'animal je parle du GPS bien sûr, l'ami !

[vouvouye]

Le résultat est à la hauteur du travail accompli!! Les plots de délimitations sont bien sympathiques!! Dommage qu'on ne puisse pas apprécier le nouveau son à l'intérieur de ton carrosse!! Du bon boulot!

[yannou25]

Il y a une chose qui me dérange... Cest la partie du bas de l'autoradio. Ils auraient pu la faire plate au lieu de faire une courbe. Ça casse la continuité je trouve

[forest]

Je pense que c'est pour que ça soit plus pratique. Mais une remontée motorisée aurait été top aussi

[Bricoman]

Bonjour à tous,

Pour le montage du premier 2-DIN, c'est assez folklorique dans l'ensemble, comme tout un chacun, on entend différents sons de cloches.

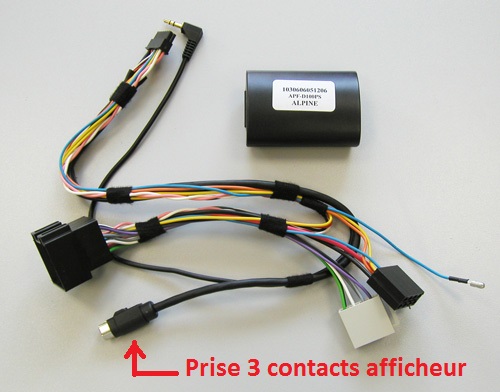

A l'achat, l'interface affichage déporté était conseillée, pas de chance, le W910R ne possède pas la fiche nécessaire au dos.
Résultat, un échange au mois de septembre par l'autre qui a bien le "Speed Sensor", à brancher en laissant l'afficheur tranquille.
Autant avoir le GPS câblé au complet et laisser tomber l'afficheur, un choix à faire.
Encore que si le poste est changé plus tard, l'interface pourrait servir en fin de compte ?


Sinon la caméra AR ne fonctionne pas dans le noir complet, juste en lumière atténuée.
Les plots sont disponible sur la caméra AV et AR en faisant pivoter la source, mais pas ajustable comme sur celles de chez Alpine qui valent chères.
On peut s'en servir comme d'un gabarit pour le stationnement et le réglage du centrage.
Les sources Audio ont du répondant suivant la qualité de l'enregistrement, les DVD sont superbes sur l'écran.
Maintenant, il va falloir régler les options "Audio" pour l'améliorer dans la "titine".
Le design déporté de l'avant du poste ne me dérange pas plus que çà, une question de gout.
L'interface sera changé, la façade est prête pour la pose, l'habillage des commandes de la climatisation est posée sans être fixée.
Voir pour finir le micro, la prise USB, le reste des connections ne sera pas utilisées.
Après, il restera dans cette configuration.

Aujourd'hui, la mise à jour de la cartographie sera faite, un plus à ne pas négliger par la méthode Alpine.
Pas bien compliquer à faire, il faut juste lire la méthode sur le site naviextra.com pour le W910R.

Méthode :

1 - S'inscrire sur le site et télécharger le logiciel "Naviextras Toolbox" et l'executable "MU_INA-W910R_Synctool_10_08_12".
2 - Installer le "software" sur le PC et le fichier "autorun" à la racine de la carte SD de 8Go class 10 à acheter du fichier cité en 1.

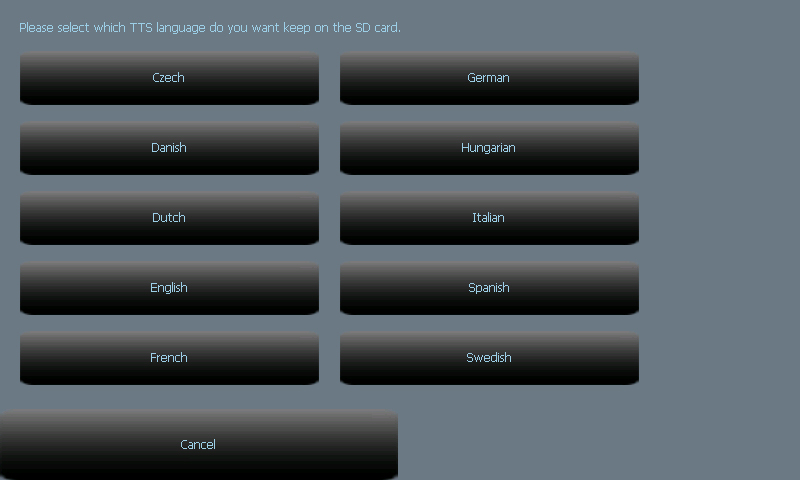

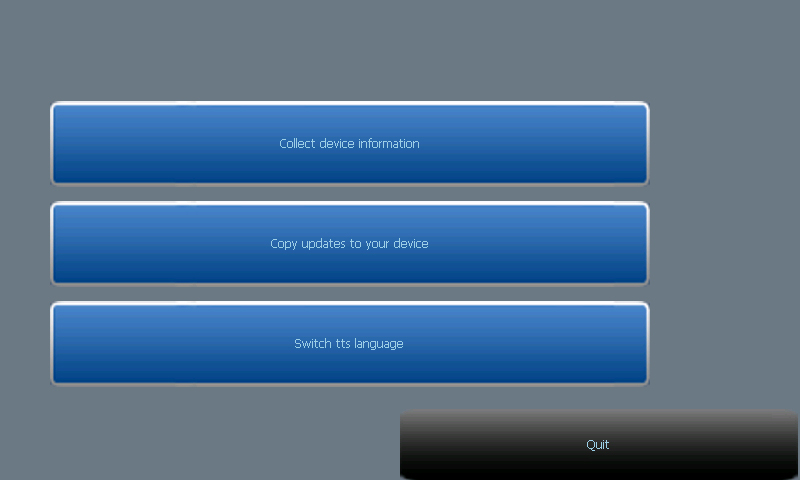

3 - Sortir la carte du PC et l'insérer sur le W910R qui va démarrer un écran, il faut cliquer sur "Collect device information", "Switch TTS language" et après sur "French" pour effectuer la première mise à jour recommandée.
4 - Sortir la carte et la remettre sur le PC avec le logiciel cité en 1 qui va le reconnaître comme le 2-DIN et chercher les mises à jours.
5 - Une fois les fichiers téléchargés, il faut retourner au W910R et insérer la carte, le poste démarre et affiche un écran, il faut cliquer sur "Copy updates to your device".
6 - Lorsque la mise à jour est terminée, ôter la carte et direction le PC pour reconnecter la carte SD en compagnie du même logiciel.
7 - Une deuxième mise à jour est disponible, celle des cartes de l'Europe qui mettra plus de temps au téléchargement (45 pays), ensuite il faut refaire l'étape 5.
Dorénavant, il ne faudra passer que par l'exécution des étapes 4 et 5 uniquement pour les 'updates" futures,

Outils de mise à jour W910R.PNG (2.62 Kio) Vu 11076 fois



Meilleures salutations

[Bricoman]

Génial Pascal ceux qui hésite à passer au double-din, ne peuvent que sauter le pas.

Super simple la màj de chez Alpine.

Bonjour à tous,

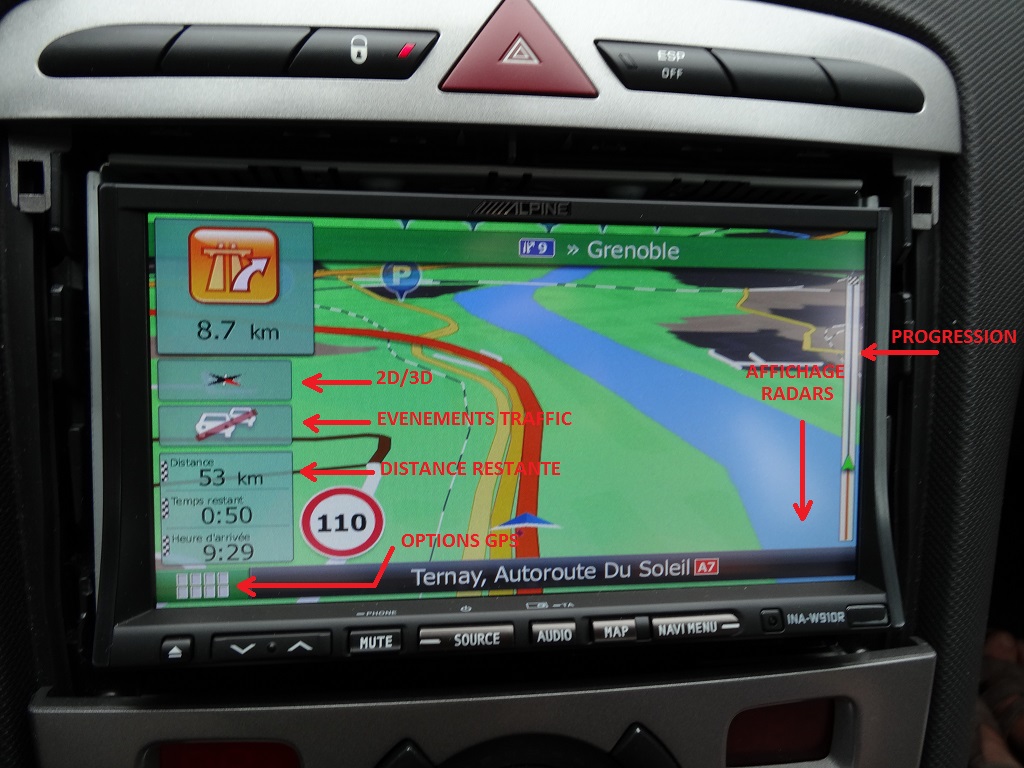

Merci Christo, l'écran du W910R après la mise à jour de la cartographie est superbe, bien détaillé.
Il va falloir acheter la mise à jour des "radars" pour terminer la partie "software" qui vaut la peine.
Il y a chez notre ami Peugeot une prise USB + jack 3.5 stéréo encastrable au modèle de la prise 12vdc, mais aux dires
du collègue, la prise de connexion du câble est introuvable, elle est d'origine sur le faisceau, dommage.

Par contre, chez ADN AUTO qui est pas loin du domicile, il y a une prise USB "type allume-cigare" qui devrait faire l'affaire,
juste à faire le trou de montage dans l'accoudoir à côté de l'autre d'origine et le tour est joué, reste à brancher la rallonge du poste fournie.
Résultat, la clé USB des musiques sera dans l'accoudoir comme avant, une belle intégration comme on les aiment.
Mais on dirait que la prise Jack 3.5 a le triple contact Audio/Vidéo du W910R, ce qui amènerai un plus dans l'accoudoir, à voir.
Ce qui ressemble étrangement à l'adaptateur iPod et au câble de rallonge iPod fournis en accessoires du W910R, ils vont servir à quelque chose en fin de compte.
Il faudra au besoin débrancher la prise USB de l'adaptateur iPod pour y mettre la clé USB des musiques, le W910R ne possède qu'une seule prise, c'est pas grave.

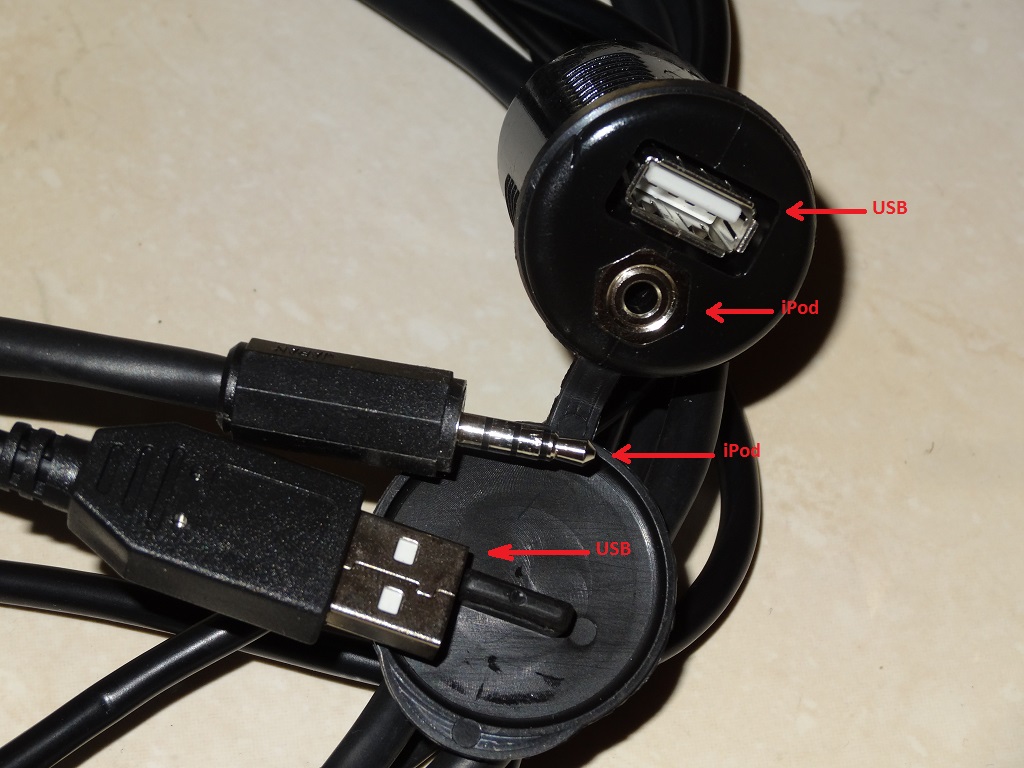

Prise USB encastrable + Jack.PNG (74.05 Kio) Vu 11054 fois

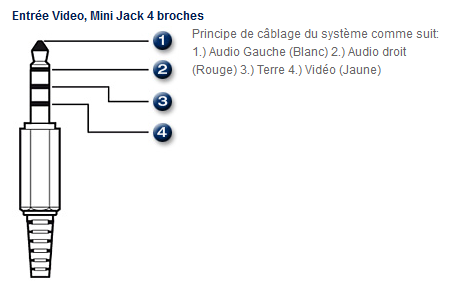

Câblage de la prise Jack iPod

Câblage de la prise Jack iPod.PNG (24.06 Kio) Vu 11046 fois

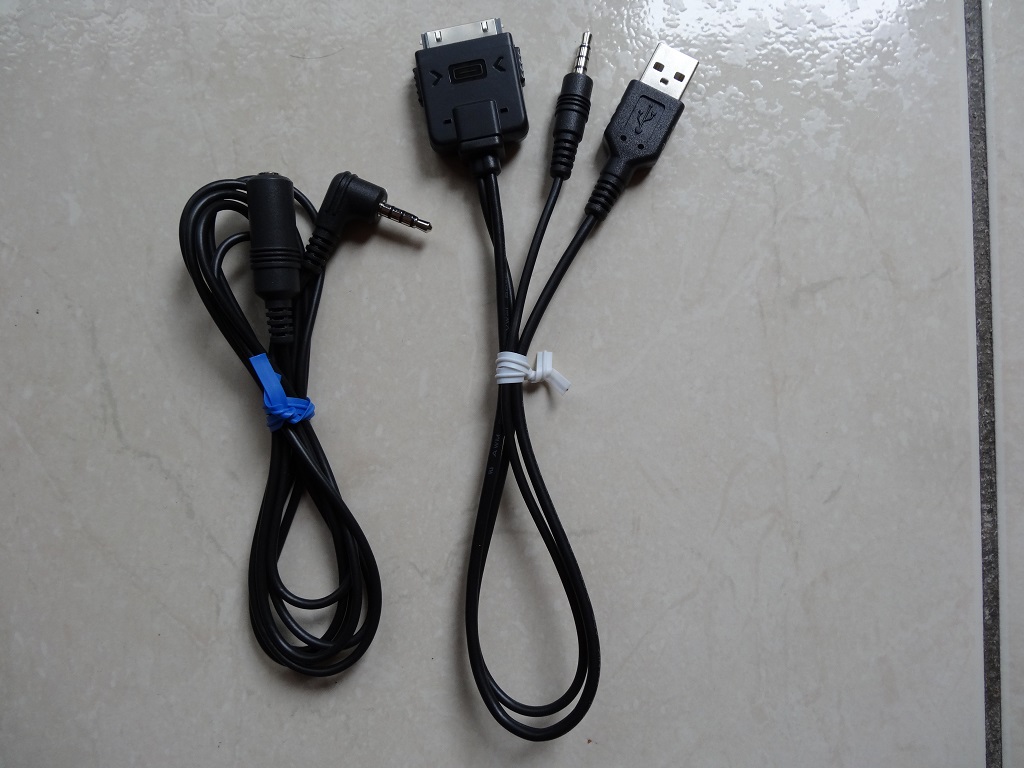

Adaptateur iPod + rallonge M/F

Détail de l'adaptateur iPod

Rallonge iPod

L'adaptateur double antenne est repris par ce même magasin, l'occasion de récupérer la bonne interface sans l'affichage + le fil de vitesse.
Il me reste une chose sur les bras, celle pour un poste Pioneer qui a la prise DIN.
Le micro va être posé en lieu et place de celui d'origine aujourd'hui, la fin de l'installation approche.

Meilleures salutations

[vouvouye]

Nickel Brico!!

[forest]

Super détaillé. Précis. Complet. Du grand Brico.
Merci pour le forum

[Bricoman]

Bonjour à tous,

Merci pour les encouragements, il y a encore un détail à ne pas négliger, le TMC ou V-Trafic.
D'origine, le TMC est intégré au W910R , mais dans sa version gratuite qui ne laisse pas grand chose à consulter.
Pour l'instant, il est en mode "muet" de par le manque d'informations sur le réseau routier.
Bien sûr, la version payante V-Trafic est recommandée en option pour avoir l'information recherchée, là,
le moindre incident sera perçu en temps réel, la route sera plus fluide.
Heureusement que l'achat est unique pendant la durée de vie du 2-DIN.

Meilleures salutations

[yannou25]

Tu vas avoir un postedelamortquitue

[forest]

Pour un tarif à vie c'est correct. Plus cher chez JeanJean. Sinon, ça semblait précis et pratique. N'y aurait-il pas une période d'essai pour voir le fonctionnement ?
Sur WipCom3D, le TMC existe et est gratuit mais pas ultra performant....

[Bricoman]

Bonjour à tous,

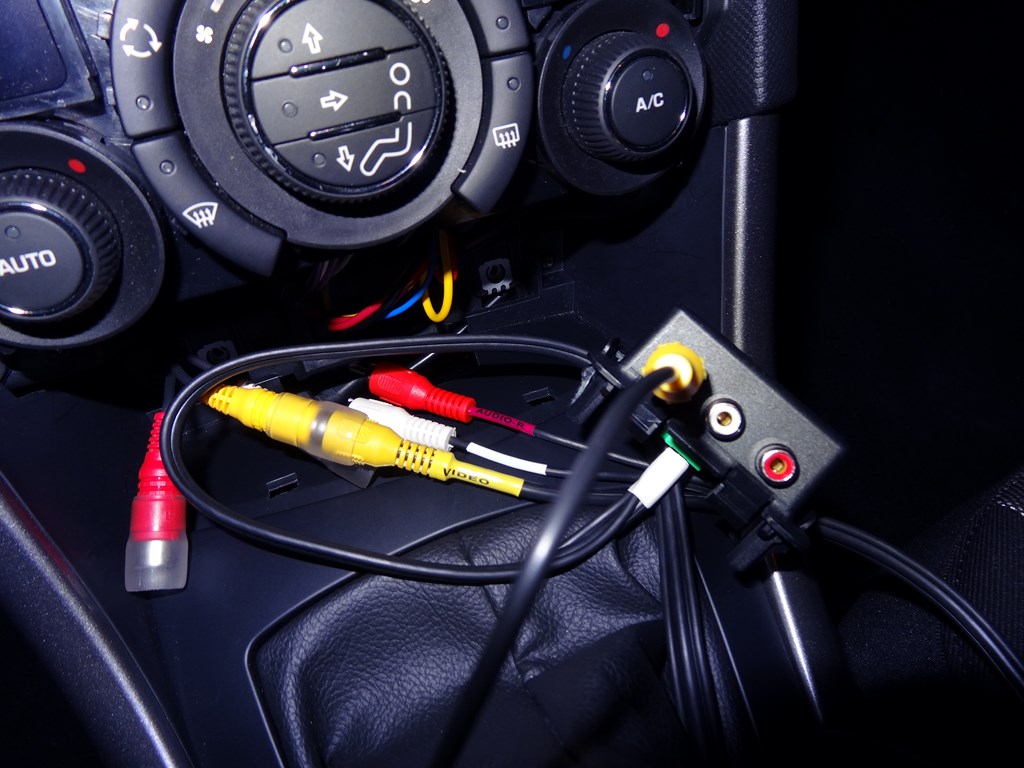

Le câble audio/vidéo pour la "pomme" et le câble USB sont sous l'accoudoir en attente de la prise qui va bien.
Le micro du téléphone est dans le plafonnier, dirigé vers l'avant, après un test, il fonctionne parfaitement à voix normale.
Vu que le W910R possède une entrée audio/vidéo "AUX1", la "AUX2" étant pour l'iPod, je me demandais pourquoi ne pas lui poser
le petit boîtier optionnel de la boîte à gant qui existe sur certaines 308 !
Il porte la référence 6574.V4 et coûte 12.74€, abordable.
Surtout qu'il est très facile de le rajouter, le poste est juste derrière et il y a un passage pour les câbles d'origine, la fixation.
Il faudra faire une interface personnelle pour le câblage, la prise AR des connecteurs RCA est introuvable !

Prise AUX audio/vidéo Peugeot 308

Interface audio-vidéo 308.jpg (52.24 Kio) Vu 10995 fois

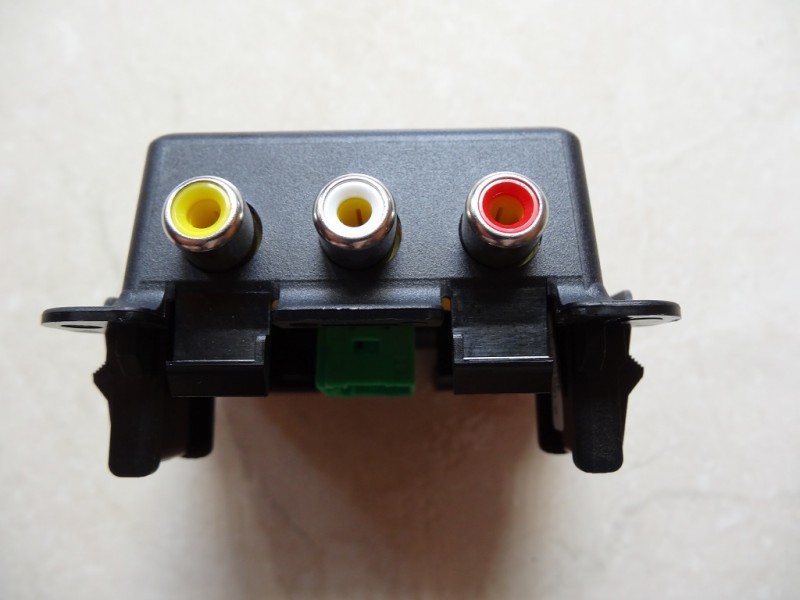

Vue de face

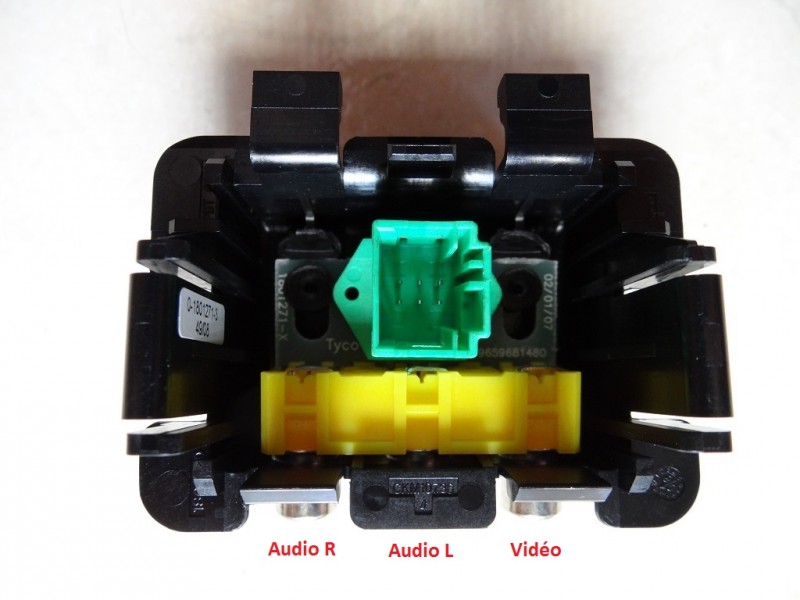

Vue de dos, pas facile de trouver le connecteur !

Voilà de quoi arriver à la fin du montage, après la nouvelle interface et la caméra AV.
Pour la caméra AV, il y a une entrée directe sur le W910R, activable par une icône sur l'écran, mais à faire en dernier, car
il y a de la recherche de connectique à faire, une petite prise blanche à 6 contacts est disponible au dos du poste.
Entre temps, après recherche de la connectique d'origine sur une caméra directe Alpine en image, le repérage du câblage est trouvé, confirmation par Alpine.
Une vidéo IN en 1 et 2, une sortie +6vdc 0.2A en 4 et 5, reste à trouver la commande de la caméra AV en 12vdc en partant du 6vdc ?
Par un petit relais 2RT (bobine 6vdc) ou plus compliqué, une petite platine transistor à étudier.

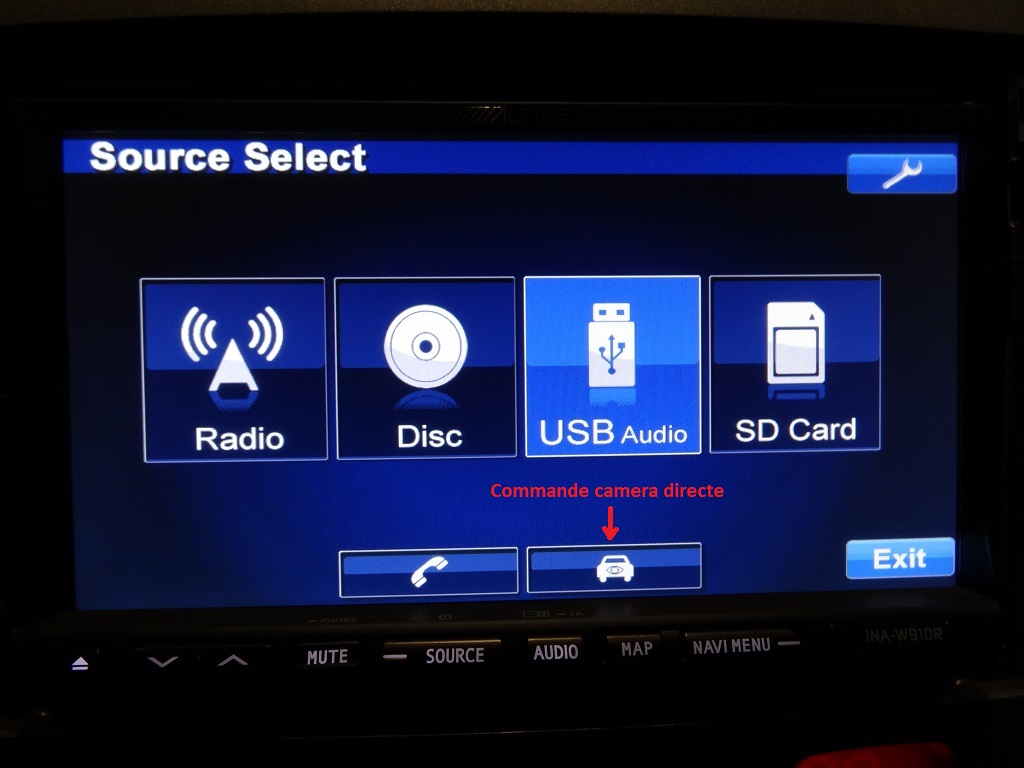

Commande caméra directe W910R

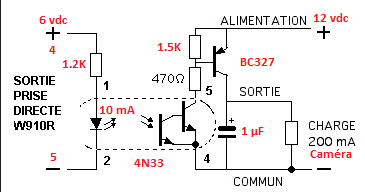

Interface 6vdc-12vdc W910R

Interface 6vdc-12vdc W910R.PNG (7.68 Kio) Vu 10846 fois

Prise caméra directe W910R

Prise caméra directe W910R.PNG (63.78 Kio) Vu 10921 fois

Câblage du connecteur caméra directe W910R

Connecteur HCE-C157D.PNG (25.09 Kio) Vu 10921 fois

Adaptateur caméra IN directe W910R

Adaptateur vidéo KCE-CAM.jpg (4.64 Kio) Vu 10921 fois

Le V-Trafic est activé sur le W910R, ce matin en allant m'occuper des petits chats, il m'affichait des informations et icônes.
Vivement lundi pour l'interface et la prise à encastrer USB/iPod à commander, un peu de patience.
Cela n'empêche en rien les vacances entre la Drôme, l'Ardèche et le Vercors.

Meilleures salutations

[307swhdi110]

sympa ton autoradio

[fande308SW]

Quelle mine d'or toutes ces infos Bricoman

[Bricoman]

Bonjour à tous,

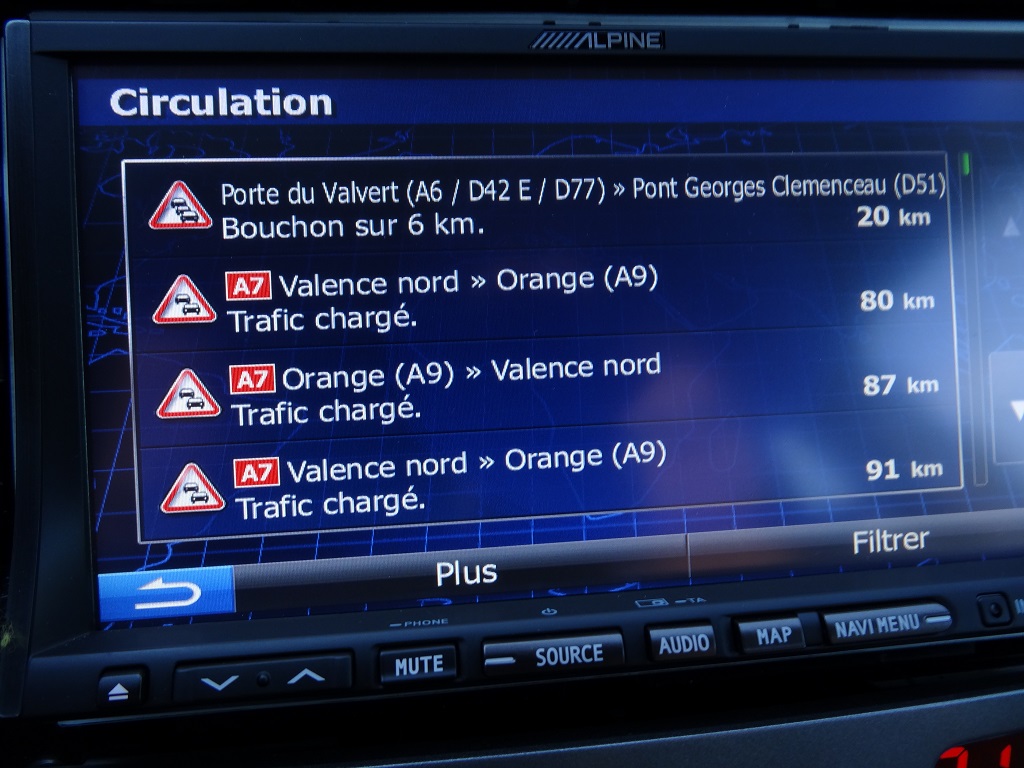

Le V-Trafic fonctionne, indication des incidents de circulation en tout genre, la liste est hallucinante, par des icônes sur le GPS, comme les alertes de vitesse.
Il suffit de poser le doigt sur l'icône et une liste s'affiche, poser de nouveau le doigt sur celui qui intéresse et tous les incidents s'affichent.
On peut même faire apparaître les portions de route concernées !

Meilleures salutations

[yannou25]

C'est génial d'avoir autant d'information en roulant. Le coyote sur mon tel en donne de plus en plus mais fait pas encore les bouchons

[forest]

Super. Pour la caméra, il doit y avoir une alim pour la caméra, et le retour à minima... Câblage sur manuel ou autre ? Caméra HS pour contacteur ?
Plein d'infos en tout cas...
Pour le câble bag, oui, ça peut être sympa.

[vouvouye]

Attention mon brico de bien garder tes yeux sur la route avec toutes ses info ce ne sera pas simple!!!

[Bricoman]

Bonjour à tous,

L'interface double antennes a été reprise par ADNAUTO et la double prise USB/iPod est en commande, comme celle des commandes au volant.
Hâte de câbler ce fil "Speed Sensor" pour voir la différence sur l'affichage vitesse du GPS.
La petite interface audio/vidéo de la boîte à gants est en commande chez Peugeot, elle coûte peu chère.

Meilleures salutations

[forest]

Bien. Pour les tunnels, actuellement, ça reste bloqué à l'entrée ?

[Bricoman]

Bien. Pour les tunnels, actuellement, ça reste bloqué à l'entrée ?

Bonjour à tous,

Ne parle pas de tunnel, en revenant par l'autre versant de la grotte de Chorances sur Lyon, j'en connais deux qui n'était pas fiers.
On s'est retrouvé au bout d'une petite route de montagne où la route devait tourner à gauche, elle était barrée.
Juste avant, un tunnel fraîchement creusé nous tendait les bras, marche AR et surprise, le tunnel de la mort !
Une entrée noire de chez noire pas très haute, aucun éclairage, aucun traçage, seulement une voie sans pouvoir faire demi-tour, une marche AR
à ses risques et périls. C'était bien le chemin à prendre après discussion avec un deux roues.
J'ai tenté, rentré dans le noir en espérant que personne ne venait en face, puis la sortie après quelques virages au bout de cinq minutes interminables, ouf !
Une belle frayeur de plus après le gué de la Dombe, la grotte de Thais était limite.

En passant, si vous voulez rajouter le petit boitier audio/vidéo de la boîte à gants, vous pouvez le faire facilement pour un prix modique de 12.00€.
Il faudra juste acheter dans un magasin d'électronique quelconque une double barrette sécable au pas de 2.54 courant, la sectionner pour avoir 2x3 contacts.
Prévoir trois petits câbles blindés dont celui de la vidéo en 75 ohms, important, et les souder sur les picots comme le schéma sur l'image.
Au besoin, acheter un câble du commerce et le couper à la longueur voulue, les prises sont déjà thermo-soudées.
Ce morceau de barrette double se connecte parfaitement à l'intérieur de la prise d'origine du boîtier additionnel.
Maintenant, tous les possesseurs de 2-DIN pourvus d'une entrée AUX audio/vidéo pourront brancher à peu de frais leur baladeur préféré.

Barrette sécable 2x3

Barrette sécable 2x3.jpg (31.49 Kio) Vu 10787 fois

Prises d'origine

Câblage boîtier audio/vidéo Peugeot 308

Prise AUX audio-vidéo Peugeot 308.png (6.07 Kio) Vu 10787 fois

Meilleures salutations


Meilleures salutations

[forest]

Super pour les explications !!!
Sur des sites web, on pourra aussi trouver la prise qui va sur un poste d'origine, pour ceux qui gardent le poste d'origine.
La prise bientot prête alors...

Sinon :
1) les tunnels avec le GPS alors ?
2) la prise A/V ira dans la BAG ?

[Bricoman]

Bonjour à tous,

Oui, la prise audio/vidéo "BAG"ira à sa place d'origine une fois le connecteur acheté et câblé, les emplacements pour la clipser sont déjà fait.
L'interface simple pourvue du fil de vitesse, la prise double de l'accoudoir, le câble de la sortie directe début Septembre ! le magasin est en congé annuel.
Impatient de câbler ce fil pour retrouver une information vitesse réelle dans les tunnels, la vitesse est bien perdue par satellite.
J'ai les trois petits câbles blindés pour la prise, il me manque le connecteur à souder sécable 2x3.
La dernière semaine d'Août, je commanderai les composants pour l'interface de sortie caméra directe du W910R, hâte de la tester dans la cabane.
Je la ferai sur une plaque percée pour les montages rapides à souder, plus simple que de faire un circuit imprimé.
Normalement, courant Septembre, tout sera terminé et opérationnel, enfin, après tant de recherches, pas facile.
Content d'avoir trouvé les solutions aux problèmes rencontrés, certains vont pouvoir rajouter cette prise sur leur 2-DIN.
La caméra AR de temps en temps n'affichait pas d'image, il faut mettre un petit condensateur de 1µf 25 vdc sur l'alimentation du feu AR
pour retrouver un fonctionnement parfait, plus de problèmes depuis.

Si certains peuvent trouver la prise d'origine et les cosses à sertir, ce serait parfait !
Quelqu'un pourrait faire une photo de la prise et du câble d'origine sur son véhicule ?

En ce jour de repos, l'interface A/V pour la prise d'origine Peugeot de la boîte à gants est faite.
Un petit connecteur 2x6 traînait à la maison, un boût de câble à 10.00 € de chez Boulanxx et le tour est joué.
Notez que la masse audio est commune et séparée de celle de la vidéo, à voir en test si des parasites, ronflements viennent perturber le fonctionnement
Un travail de 10 mn qui vaut la peine de s'y atteler pour câbler la prise AUX1 du W910R, de quoi afficher l'écran de la caméra embarquée par exemple.

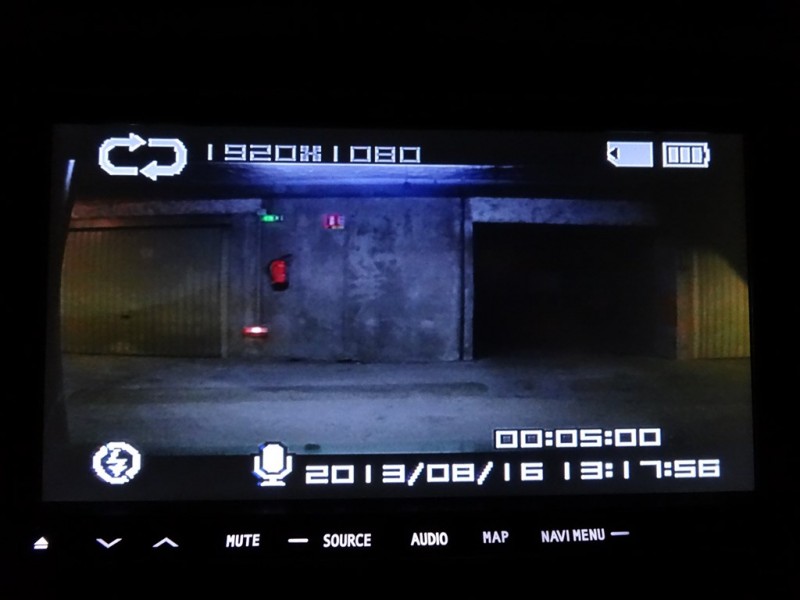

Un écran de 7" est toujours préférable à celui minuscule de la "dashcam", même pour visionner les vidéos capturées.

Connecteur 2x6

Fils AV pré-soudés

Connecteur 2x6 à souder

Prise AV Peugeot 308 cablée pour le W910R (AUX1)

Meilleures salutations

[forest]

Tous les connecteurs qui sont derrière les postes sont là :
http://www.nexxia.co.uk/products.asp?s= ... Connectors

[forest]

J'allais oublier : bravo et merci à toi pour tout ce partage.

Pour la photo du connecteur, cf. Google :

[Bricoman]

Bonjour à tous,

Merci forest pour le lien des connecteurs, c'est plus la prise à insérer dans la prise verte A/V qui m'intéresse.
Celle qui va servir à câbler les trois fils pour le boîtier de la boîte à gants, pas facile à trouver, elle est de marque AMP.
Le lien est bien, il donne le câblage des petites prises blanches, micro bluetooth, etc.

Prise Mâle AV d'origine Peugeot

Prise d'origine AV Peugeot.PNG (124.25 Kio) Vu 10740 fois

Meilleures salutations

[yannou25]

Tu fait un travail remarquable pour un résultat digne d'un pro

[forest]

Ok, alors une photo moyenne :

[Bricoman]

Bonjour à tous,

Vu le succès de l'interface de test, la vrai est terminée et fonctionne à merveille en audio/vidéo.
Aucun bruitages ou ronflements à déclarer, c'est parfait sur l'écran du W910R en fils volants sur la sortie caméra.
Elle mesure 1.00 mètre de longueur, le câble vidéo est un coaxial de 75 ohms qui donne une belle image.
On l'aperçoit sur l'une des photos à côté des fils audio rouge et blanc pré-étamés.
Il reste à passer les trois câbles dans la console, les brancher sur le poste et clipser l'interface de la boîte à gants.

Câbles pré-étamés

Branchement effectué en vidéo

L'écran de la caméra

Vidéo capturée par la dashcam

Meilleures salutations

[Bricoman]

Génial Du bon boulot!

Bonjour à tous,

Content que l'interface fonctionne Christo, je vais brancher la "dashcam" en directe sur le boîtier pour avoir l'image en permanence sur AUX1.
De quoi pouvoir visionner les vidéos capturées en cas de besoin facilement, même accompagnées du son G et D, aussi pour régler la caméra.
Il va falloir encore se fabriquer un câble spécial pour la chose, mais le montage m'intéresse de plus belle, facile à faire.
Bon, et bien l'interface A/V Peugeot est posée et fonctionnelle, une bonne chose de faite qui pourra servir au besoin.

Prise A/V Peugeot posée

Les pièces sont arrivées, la rallonge USB/iPod accompagnée de la nouvelle interface commandes au volant et le câble vidéo Alpine.
Le GPS aura sa connexion de vitesse réelle du véhicule, de quoi lui améliorer son fonctionnement sous les tunnels, d'ailleurs conseillé par Alpine.
Il me manque un deuxième câble vidéo Alpine pour récupérer les deux clips de la prise, de manière à fabriquer le câble de sortie du W910R,
l'interface de commande aura donc quatre fils, deux pour l'alimentation de la caméra AV et deux pour la vidéo.
Après repérage du câblage de la rallonge qui fait 1.80 m, la prise jack quatre contacts est prévue pour l'iPod, tant mieux, c'était le but recherché.
Je vais pouvoir sortir celle de la console centrale en deux câbles et connecter directement la nouvelle, parfait.
Du boulot pour ce dimanche au "taf", dommage pour le câble manquant, mais à réception, la caméra AV va fonctionner.

Meilleures salutations

[AbyssBlue308]

Toujours au top ce bricofolie ta 308 va bientôt dépasser la nouvelle 308 en terme d électronique embarquee

[AbyssBlue308]

Et hop 2500 messages viens de passer dans les diamants moi

[danfr]

Félicitations AbyssBlue308, ça s'arrose
