[Tuto]Changement couleur compteur & affichage ODB bleu/rouge

[zanlasdc]

Bonjour,
en Complément du tuto de Yannou qui est bien intéressant
je met ma pierre a l'édifice


état avant la modification:
de jour

le matos:


[forest]

Pourquoi ne pas cumuler dans son tuto, à la fin ?
Il mettra un lien dans son tuto vers ton message ?

[zanlasdc]

heu ouai a la rigueur ,
par contre moi c'est pas du blanc c'est bleu et rouge

[forest]

ok, on laisse ici alors !
Mais par habitude, le tuto est écrit directement quand on es prêt, pas de 'réservation' à faire normalement...

non ?

[zanlasdc]

mouai,
si on peu plus faire un petit peu de teasing
hihi

[forest]

Bon allé, c'est bien parce que c'est toi
(mais faut nous comprendre, ya pas la vidéo ni le son, donc on est frustré )

[zanlasdc]

bonjour,

aujourd'hui attaquons le compteur

mais argh c'est le drame

les LED du contour et de l'ecran sont miniature, j'ai pas les bonnes ...



bon, celle la je l'est un peu explosé... même avec un fer a souder avec une pointe de 1mm

[zanlasdc]

je crois que certain en on parler dans le forum de celle ci
c'est pas des 1206 par hasard ??

[dolby]

on dirait plus des 0603 :
http://www.futurlec.com/LED/LEDSMD0603BLUE.shtml
et que la tensions sont pareil qu'avec des led que tu as , ça doit pouvoir marcher si on arrive a bien les souder
apres faut voir si y'a une difference d'eclairage
tu pourrait faire une belle photo de la platine du compteur ?
y'a combien de led en tout ? pour l'afficheur, pour le reste ?

[zanlasdc]

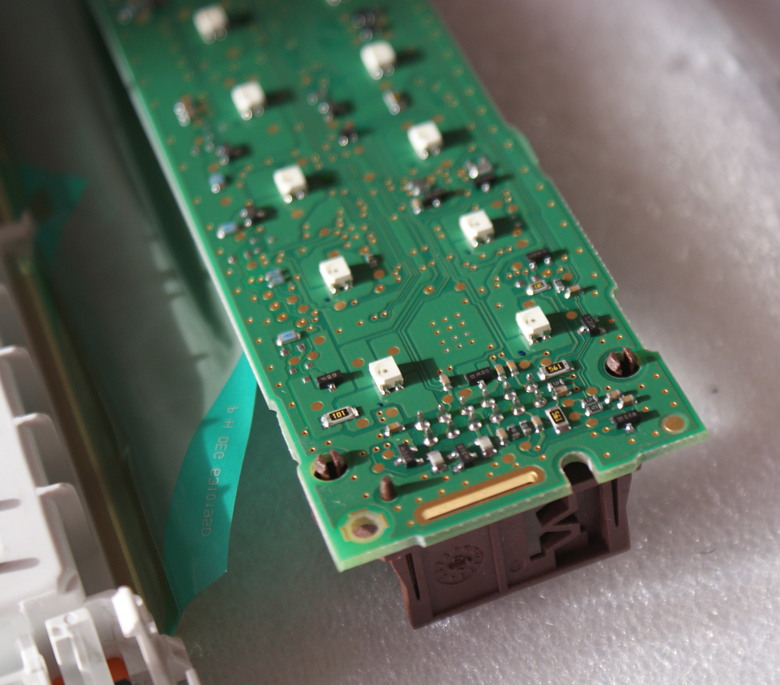

tiens voila une photo de la plaque du compteur

il y a 4 led mini pour le compte tour idem pour la vitesse
10 pour l' ecran OBB compteur
une TL pour chaque aiguille (mais ca marche pas encore)
et une TL pour chaque signal accessoire

[titou]

beaucoup de patience mais le résultat sera

[zanlasdc]

pour les TL , elles ne fonctionne pas (ou plus, même celle d'origine en les remettant), je me demande si je les ai pas cramées,
y a un moyen de les tester en dehors de la plaque ?

[dolby]

si tu as vire une led (ou une led hs), les led en serie avec, ne marcheront pas

pour les tests, j'utilise une pile 3v style cr2032 avec 2 fils
sinon si tu as un multimetre avec fonction diode

[zanlasdc]

ca y est les aiguilles c'est bon elle sont allumé

elles sont en solo c'elle que j'ai acheté doivent être a l'envers , je l'ai est juste retourné.

par contre pour les minis j'en ai changé une par une TL ca fonctionne

mais elles sont en serie par deux, donc la ca marche pas ...

a taton c'est chiant

[titou]

courage

[zanlasdc]

bon , encore un essai fructueux
les bleus et les rouges sont inversé ..
et bien ça faisait longtemps autant de soudure ...

[Bricoman]

Bonjour à tous,

Un début difficile par manque des bonnes leds, dommage qu'il n'y ait pas des photos qui expliquent
le démontage du compteur pour ceux qui voudraient tenter l'expérience.
La platine est montrée, ce serait bien de détailler les leds des aiguilles, des pourtours, etc...
Donner les modèles exactes pour savoir où elles se monte en lieu et place.
Pas facile, mais une fois démonté, autant le faire une bonne fois pour toute.

Meilleures salutations

[zanlasdc]

pas d’inquiétude Mr Bricoman !!

le tuto va suivre les photos sont faite je vais les monter
et mettre des petit explicatifs sur chaque pour montrer les points d'attention

je me suis quand même concentrer sur le faite que ce soir le compteur devait être fini
pendant que madame est partie faire les magasins

et c'est ........ LE CAS


TROP LA CLASSE

[zanlasdc]

Merci pour vos encouragement
et les conseils en live
ça ma bien motivé

[titou]

avec plaisir. le résultat est

[kenaven]

C'est quand même plus chouette avec du bleu que l'orange d'origine
Beau boulot !!

[forest]

Très joli !

[Casing]

beau boulot

[Bricoman]

Bonjour à tous,

Un résultat garanti une fois le travail terminé, c'est du bon boulot zanlasdc.
Rien à voir avec cet orange passe-partout qui fait défaut.
La titine a pris de l'amélioration à peu de frais, un effet qui va se remarquer.
Si le "tuto" détaillé pouvait suivre à l'occasion, ce serait parfait.
Encore bravo pour cet exercice qui n'a pas dû être facile.

Meilleures salutations

[dolby]

klr, c'est top !!
par contre, les led de l'afficheur semble voyante derriere, tu as prit des 650 mcd ?
ou tu n'as pas remit un diffuseur ?

vivement que je le fasse

[yannou25]

Au final tu a utilisé quoi comme leds pour le compteur? Fait un petit récapitulatif avec les photo dans ton premier message ça sera pus clair. Par contre ça fait comme sur ma 206, les graduations des vitesse ( 50, 110, 130 ) n'apparaisse plus

Tu a roulé avec le compteur démonté?

[yannou25]

Pour les leds qu'on voit suffit de rajouter un bout de plastique diffusant

[zanlasdc]

klr, c'est top !!
par contre, les led de l'afficheur semble voyante derriere, tu as prit des 650 mcd ?
ou tu n'as pas remit un diffuseur ?

salut les gens,

en effet 'dolby', j'ai pris des 650mcd, j'avais peur quelles soit un peut faiblarde au vue de ce qu'avais dit 'yannou'
et pour les rouge j'ai pris des 700mcd
mais en vrais ça va, on les vois pas trop , sachant que comme le bleu pète un peu plus j'ai baisser l'intensité générale.
je pense quand même mettre un petit diffuseur entre les deux, pour fignoler.

je vais prendre le temps cette semaine de vous faire un tuto au petit oignon ...
ce serais dommage de pas partager

sinon aujourd'hui c'est au tour de l'ecran ODB

la je me confronte a des LED PLCC-4 ( comme si ils pouvaient pas faire simple ces bandes de c** )


apparemment on peut mettre des PLCC-2 (TL) en les mettant a 45°, je vais voir ça...

>>Voici une petite méthode pour remplacer les plcc4 par des plcc2.
Il vous suffit de placer la led plcc2 en diagonale
afin que le – de la led soit en contact avec 1, 2 ou 3 points
composant le – du circuit.
Le + de la led doit être en contact avec le point restant du circuit.<<

[guyzmo]

Super l'effet bleu!!! vivement les photos de l'ODB et le tuto complet ! Merci pour ce partage zanlasdc ! y va y avoir des 308 avec des reflets bleus la nuit!

[dolby]

je m'en doutais, j'ai reconnu le sachet de led, tu les as achete sur ebay
par contre, pour l'odb, j'avais bien des tl simple.
tes led sont pas bi colore ?

le seul probleme que j'ai eu c'est pour le rd4
la lumiere est trop faible, c'est comme la : http://www.207cc.net/tuto-changement-ec ... t3286.html
j'avais meme trouve des 800mcd en bleu mais c trop faible par rapport a la clim et autre

et je voudrait aussi mettre un fond blanc pour le compteur mais je sais pas si c'est compatible
(car mettre un compteur d'occaz et me retrouver avec plus de km qu'avant ,..... )

[zanlasdc]

c'est bien vu, ebay in power
non elle sont pas bicolore, je les ai testés: même couleur (orange pas beau)
et vu comment le circuit est configurer ça marche avec des TL simple au même endroit .

par contre après un test avec un diffuseur blanc (feuille de papier 110gr)
on a bien le bleu mais que ça ...
les cristaux sont orange aussi on vois rien de face !!!
il faut se mettre de biais pour voir les écritures

une idée ???

[dolby]

etrange
j'avais les led orange + un diffuseur orange , une fois remplace : nickel
par contre j'ai mis des led blanche et l'ecran et quand meme bleu et l’affichage blanc

[zanlasdc]

A bien c'est peu etre ca l'astuce. Car du bleu avec des cristaux orange le contraste doit etre mauvais...
Si je n'y arrive pas je passerai au blanc comme toi.

[zanlasdc]

bon , j'ai changé le diffuseur arf , c'est un peu mieux et la lumière est moins pétante
j'ai pris un bout de plastique d’emballage de mes tapis naurauto

la preuve que c'est bien de tout gardé lol.

[zanlasdc]

voila donc le résultat

le contraste de l’écriture pour l’écran le l'ODB est un peu faiblard mais bon ça passe.
