Récupération alimentation 12vdc sur plafonnier AV ?

[deuche]

oups...oui faire gaffe aux airbags, j'avais pas pensé. Y'en a un dans le montant côté conducteur ?

Pour ton 12V permanent, tu est direct sur la batterie ou dans le boitier fusibles ?
Comment tu as fait le cheminement ? Y'a pit être un tuto par là.... faut que je recherche dans le forum....
Quand je mettrais les mains à la pâte, je vais débrancher la batterie...comment va réagir l'alarme d'origine ? (faut que j'achète des bouchons anti-bruit )

Désolé, une foultitude de questions...un jour je donnerais peut être des réponses à mon tour

[forest]

salut, alors quelques réponses :
- oui, si t'as le logo Airbag sur le montant, du dois l'avoir (mais je ne sais pas s'ils sont sur les montants ou dans le plafond, je crois qu'ils sont dans le plafond;
- pour la batterie, j'ai alarme et superverrouillage : ouvrir la voiture, ouvrir le capot, attendre 10/15 minutes, débrancher le câble. ce qu'il ne faut pas, c'est débrancher la batterie quand l'alarme est activée (donc voiture fermée). Jamais eu aucun soucis avec l'alarme quand je fait toucher les fils...
- pour le permanent, tu peux aller voir sur mon topic, première page, dans la liste des modifs, il y a le lien vers le montage de mes HP et mon ampli : je montre que je l'ai tiré du porte-fusible monté sur la batterie (sur les 110HDI, c'est une cache rouge qui coulisse vers le haut, yavait une emplacement libre); J'ai mis un fusible dédié pour ça, que j'avais taillé ampli et caisson, même quand il n'y avait que l'ampli.
- pour le cheminement, j'ai personnellement utilisé celui qui est sous la vitre, en regardant l'arrière de la voiture, mais il semble qu'en passage soit plus facile en allant vers la gauche (le centre de la planche de bord). On pourra te redire le moment voulu, mais ça se fait (le plus long est de démonter le bas du parebrise (les plastiques qui sont autour), et récupérer le câble dans l'habitacle, mais le reste, c'est faire passer un câble.

[deuche]

1000 mercis à vous ....je vous solliciterais surement plus tard...

[Bricoman]

Bonjour à tous,

La nouvelle alimentation est arrivée, le montage a été refait et tout fonctionne correctement.
Le premier petit chargeur va être modifié pour fournir un courant suffisant de 800mA, il est à base de 34063
comme 95% des chargeurs du marché.
Exit le câble derrière le pare-soleil.

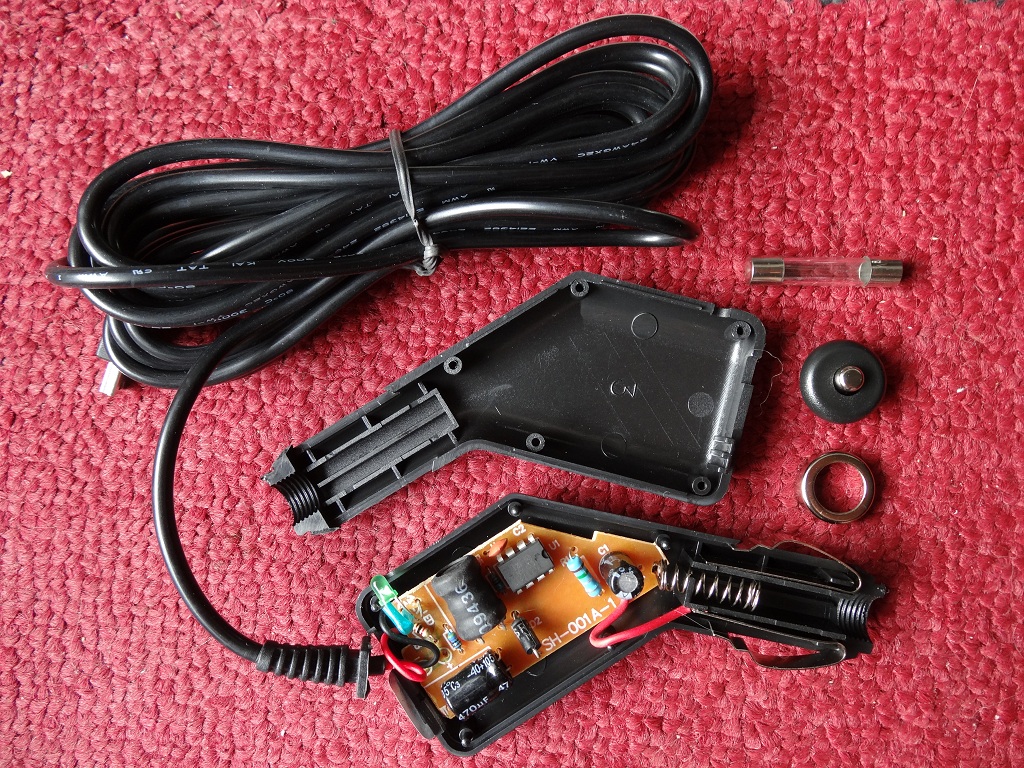

L'alimentation d'origine pour le montage

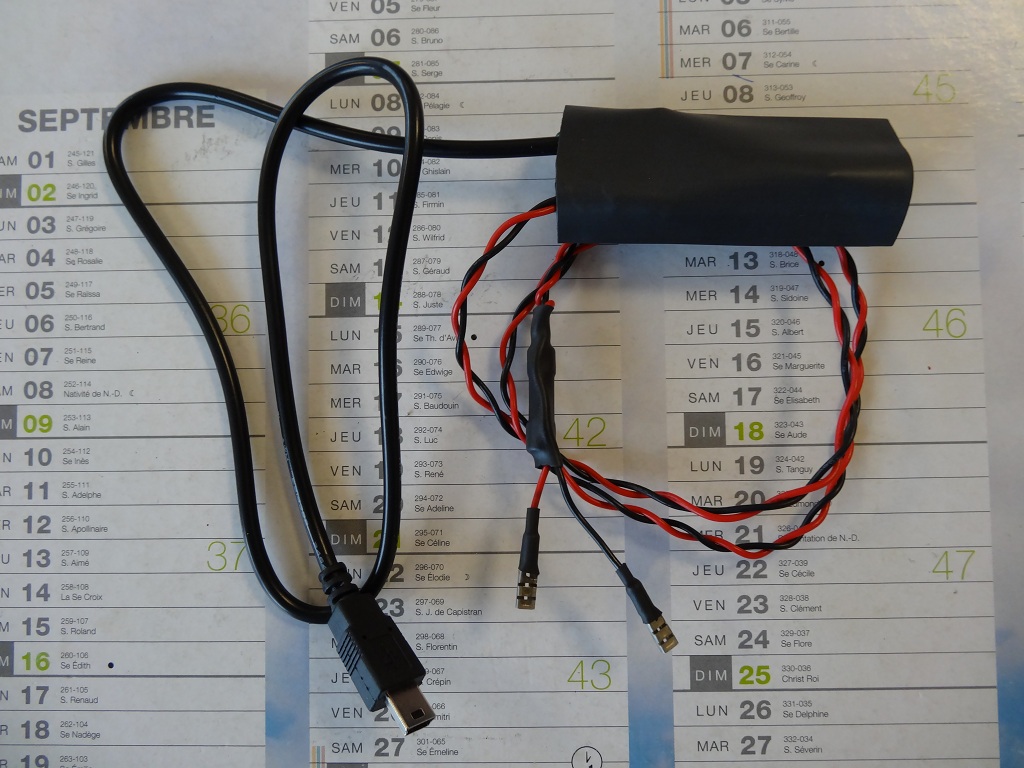

Le montage à insérer

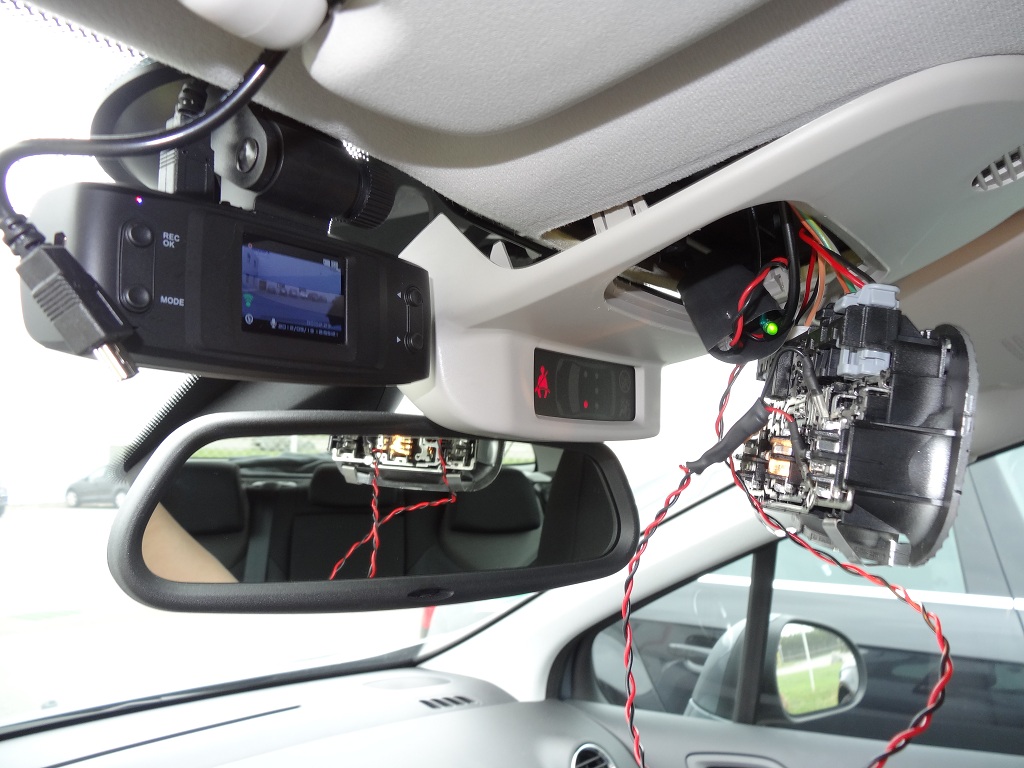

Test de fonctionnement

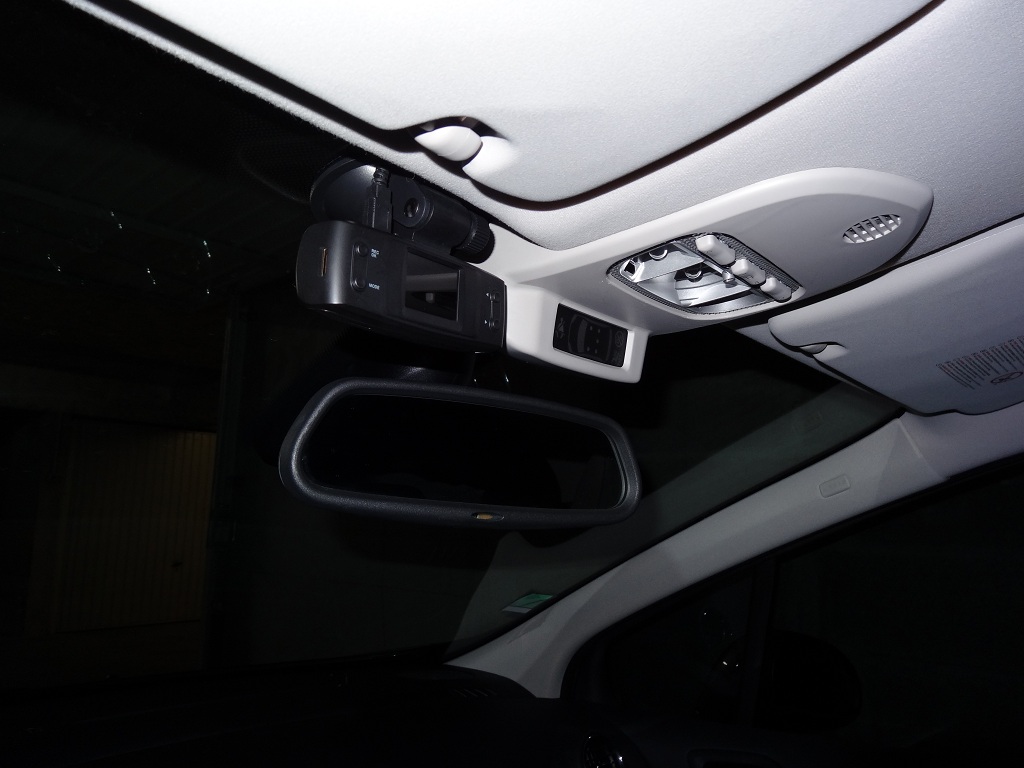

Montage terminé

Plus d'infos sur le site des caméras embarquées.

Meilleures salutations

[forest]

ah cool !!!
ça fait bien propre (quand il y aura de nouveau la vitre du plafonnier .)

Tu as récupéré un câble USB depuis lequel tu as soudé les fils à la place de ceux d'origine ?
Tu as soudés les pins 1 et 5 ?
ok, je vais voir sur l'autre forum

[Bricoman]

Bonjour à tous,

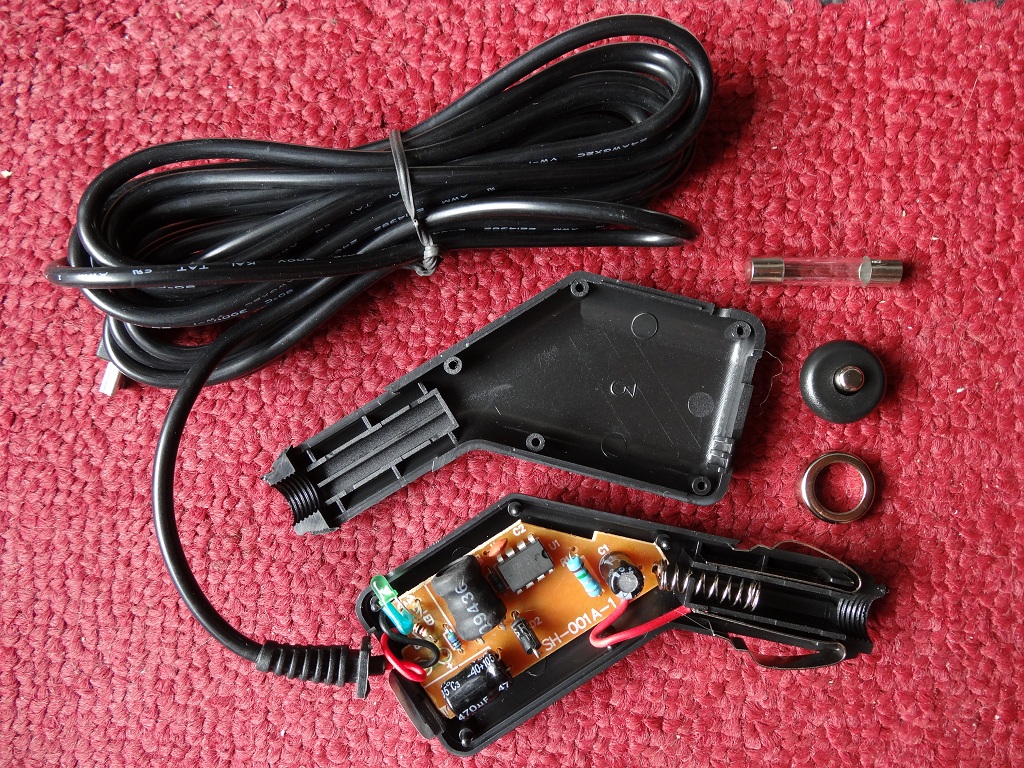

Cette deuxième alimentation a été commandée pour 5,00€ chez le fournisseur pour faire le montage discret.
Pour être sûr du fonctionnement de la caméra embarquée après tests non concluants des chargeurs du marché.
Leur intensité de sortie est trop faible, suffisent pour les mobiles, GPS ou autres.
Elle a été démontée et modifiée en raccourcisant son câble Mini UBS et en lui rajoutant les deux fils d'alimentation à cosses
à raccorder à l'arrière du plafonnier modifié aussi par l'ajonction de 2 cosses mâles soudées.
Un fusible est soudé en série sur le fil rouge + pour protéger le montage.
Celle d'origine a rejoint sa boîte comme il se doit.
Le câble Mini USB n'a que deux fils, un rouge et un noir, câblés en Pin 1 et 4.
Certains montages demandes de câbler la Pin 5 avec la 4 et d'autres encore.
Reste à lui brancher un ampèremètre pour connaître sa consommation réelle à
l'aide de la prise allume-cigare de test.

Meilleures salutations

[forest]

cool merci

[nico33]

Superbe montage invisible.
Je pense que tu vas faire des émules tant ton travail est propre et bien documenté.

Chapeau bas monsieur !

[Bricoman]

Superbe montage invisible.
Je pense que tu vas faire des émules tant ton travail est propre et bien documenté.

Chapeau bas monsieur !

Bonjour à tous,

Merci nico33, un peu de recherche quand même avec le premier montage insuffisant.
Il fallait trouver le pourquoi du non fonctionnement du début.
D'autres ont fait aussi un super boulot de par les nombreux "tuto" présents sur le forum.
Je vais voir maintenant pour le câble du GPS qui doit se cacher à son tour.

Meilleures salutations

[forest]

Le GPS de la caméra est externe, c'est ça ?

[Bricoman]

Bonjour à tous,

La caméra fonctionne parfaitement, il faut l'oublier.
Non, le câble du GPS Garmin qui est toujours présent sur le tableau de bord.
Je vais regarder pour le cacher et l'alimenter sur la boîte à fusible.

Meilleures salutations

[forest]

ok...

[Bricoman]

Bonjour à tous,

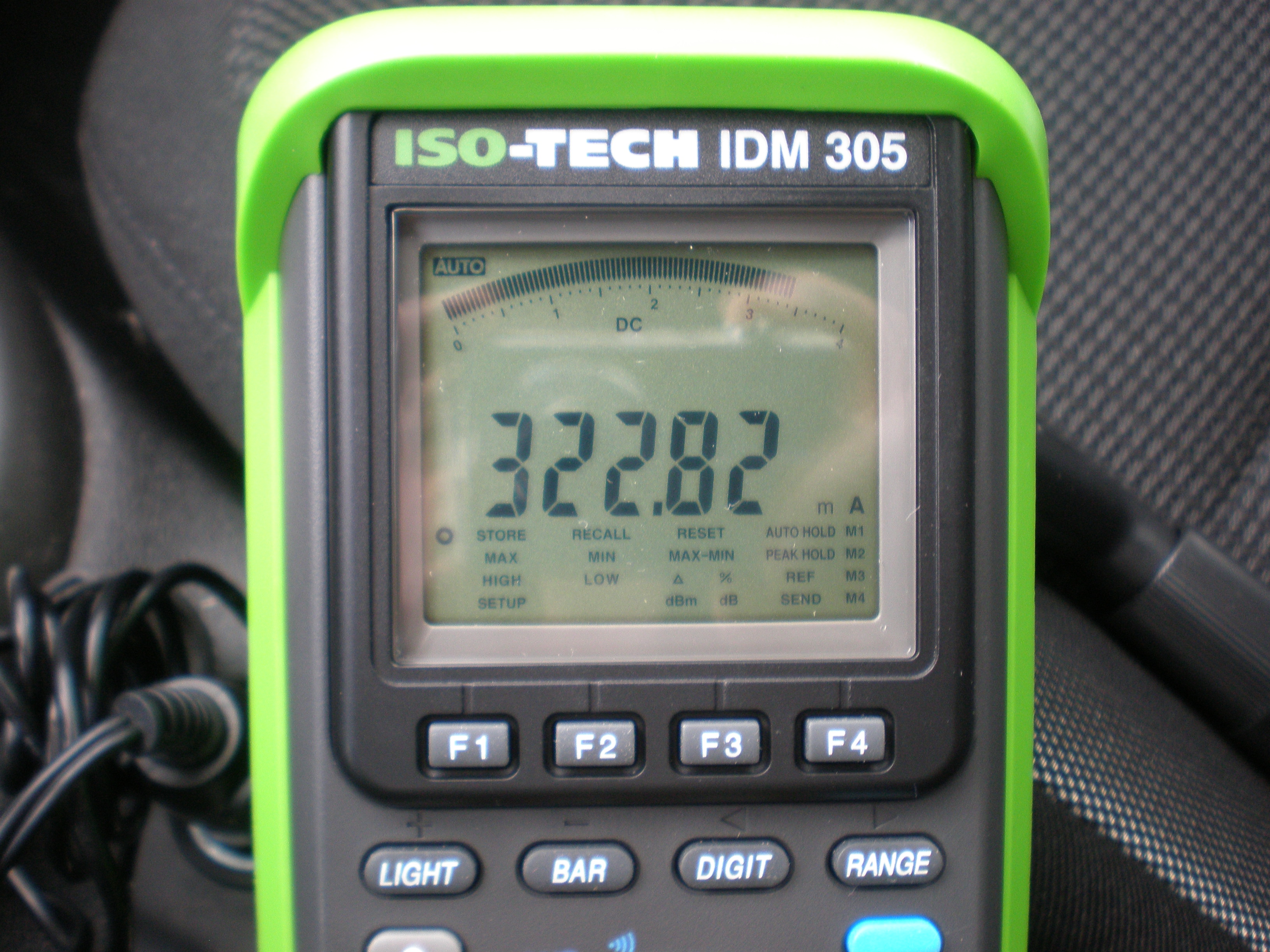

Eh! bien forest, on est fixé. La caméra consomme 350 mA environ.
La preuve en image.

Meilleures salutations

[forest]

ouah, dis-donc, c'est pas grand chose !!!
tu as mesuré pendant qu'il renregistrait, qu'il enregistrait et que tu lisais une vidéo, ou au repos ?

P.S., il fait 10A max aussi ton multimètre ?

Donc c'est plutôt le brassage des PINs sur le mini-USB qui l'embêterait...

[Bricoman]

Bonjour à tous,

La mesure du courant a été prise en fonctionnement normal, c'est à dire la caméra
alimentée comme sur la voiture et le GPS actif.
Le multimètre sait prendre un courant de 10A, même en true RMS.
Il est très complet pour un travail précis.

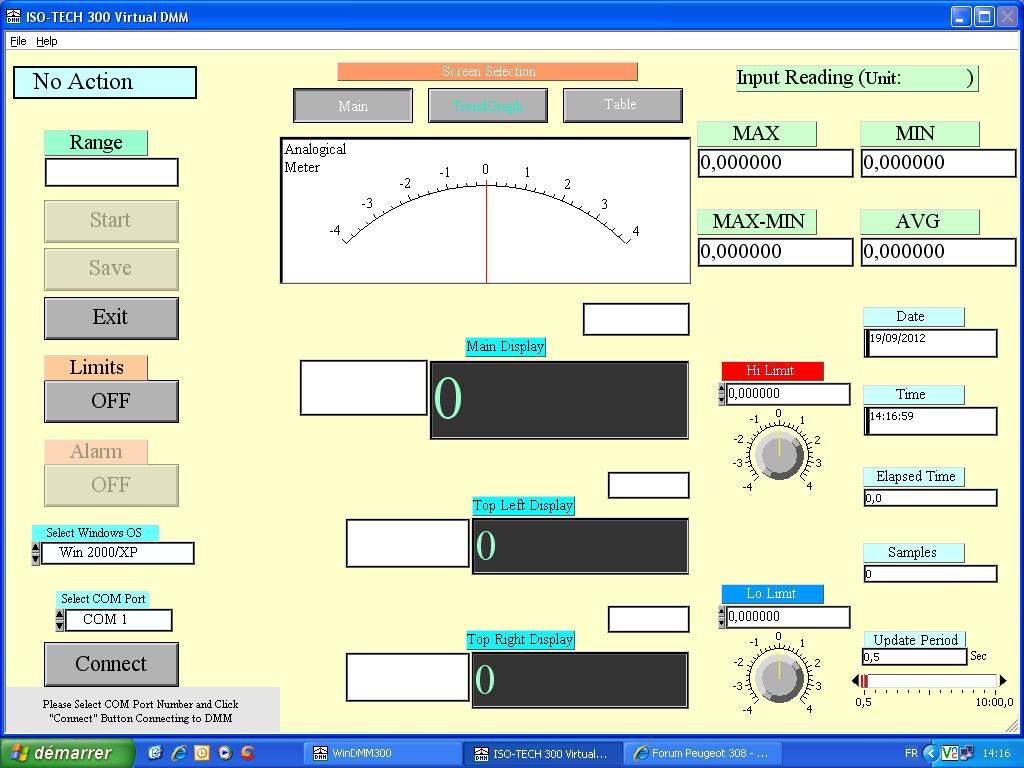

Il y a aussi un soft sur le PC pour enregistrer les données.

Je vais chercher le problème de ces chargeurs qui sont suffisants en 500 mA,
mais pas opérationnels pour la caméra.

Meilleures salutations

[forest]

Cool pour le multimètre, le mien n'a pas d'interface et n'est pas trop chère, mais fait ce que je lui demande (je ne recherchais pas de précision jusqu'à maintenant)

Tu penses que cela vient du brassage spécial de la prise mini-USB ?
As-tu déjà vérifié si le brassage en mini USB était le même entre mini-USB du chargeur d'origine, et le mini-USB standard du marché ?

@+

[Bricoman]

Bonjour à tous,

Je n'ai pas encore regardé, mais ce week-end sûrement.
J'aurai le temps de prendre des mesures et les tensions aux Pins de la mini USB.
J'ai vu que le câblage était desfois différent sur ces prises.
Surtout au niveau des pins 4 et 5 qui font que le montage fonctionne pas pareil.

Meilleures salutations

[forest]

oui, c'est à ça que je pensais principalement

Multimètre :
Sympa l'intérieur : ici (je sais, il a toujours fallu que je démonte tout...)
DataSheet : ici
Manuel (anglais) : ici
Il vaut cher ? Car celui que j'ai trouvé, il pique ici

[Bricoman]

Bonjour à tous,

Sympathique les vues sans la coque, il provient de R.S., un fournisseur pour l'industrie.
Son prix est de 286,00€ HT, livré avec housse, cordon RS232, sonde thermocouple, logiciel
et petites pinces crocodile, plus les deux touches de mesure.
C'est le même modèle APPA 300 séries de tes liens.
Il est fabriqué pour R.S. sous le nom de ISO-TECH.

Meilleures salutations

[forest]

Pour rigoler, le mien : http://www.conrad.fr/multimetre_itc_760 ... 487242_FAS

Il a les prises lumineuses spéciales-forest pour pas se tromper dans le branchement
Mouais, j'avais une réduc, pis bon, yen a des milles et des cent ...

[nico33]

Je ne vous montre pas le mien ... J'ai du le payer 10 € à Leroy ...

[forest]

tant qu'il mesure et fait son taf...

[Bricoman]

Bonjour à tous,

Pour une personne qui bricole sa voiture, son électricité à la maison, etc, le multimètre de Conrad est plus que correct.
Pour des mesures de précisions en milieu industriel, sur cartes électroniques, dans les armoires machine,
par rapport à des réglages de fonctionnement, il faut passer à autre chose. Même de temps en temps à l'oscilloscope,
pour faire des réglages que le multimètre ne sait pas faire, car là, il faut visualiser les signaux pour mener à bien ses réglages ou voir les problèmes.
Après, à chacun son métier et le matériel qui va avec.

Pour les petits chargeurs, la prise USB à 4 pins est câblée en sortie 5vdc accompagnée de deux pont diviseurs de tension.
Les appareils qui seront branchés dessus doivent contrôler ces deux tensions distinctes pour lancer la charge, une sorte de
comparateur qui surveille si une tension varie par rapport à l'autre.

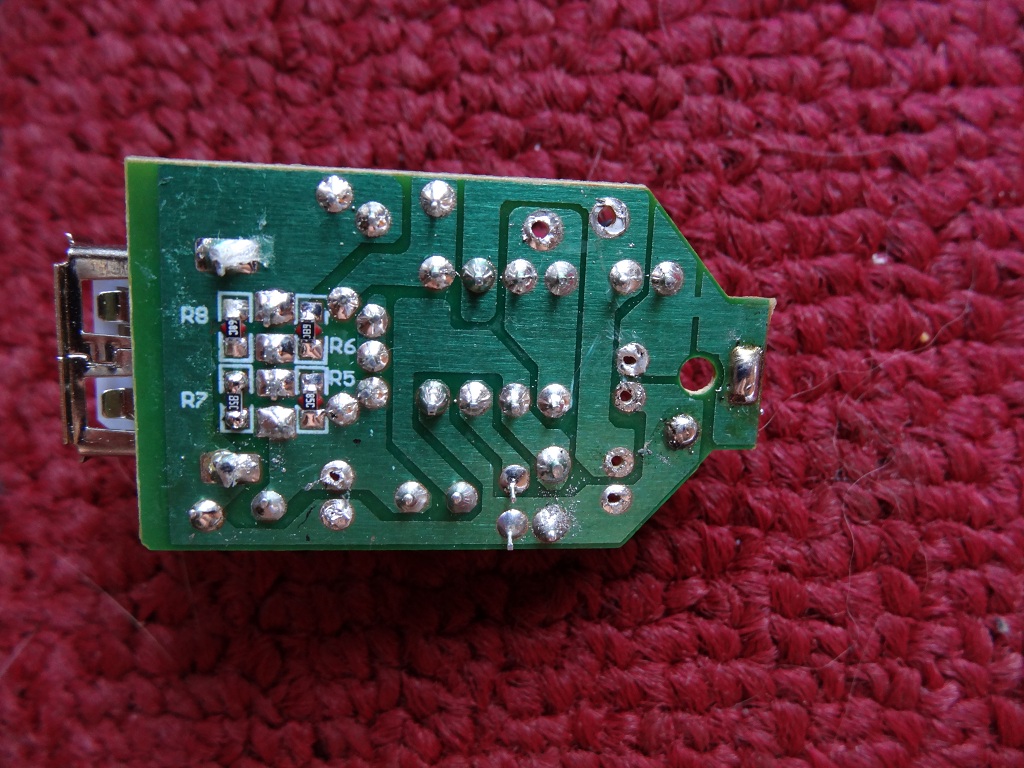

On voit bien sur le montage de test qui ne pouvait fonctionner, les 4 résistances CMS (R5 à R8) qui peuvent perturber la sortie
suivant le câble Mini USB branché, le câblage de la prise sur la caméra.
Seul les pins 1 et 4 sont utilisés, pas de câble disponiblent facilement, à part le fabriquer soi-même.
Les données sont connues pour maintenant faire une alimentation fonctionnelle.

Ponts diviseurs sortie USB.png (8.92 Kio) Vu 6996 fois

Donc, ces chargeurs du commerce, demandent des modifications pour les connaisseurs, de manière à être modifiés pour une autre utilisation.
Dorénavent, le système est assimilé pour en faire ce que l'on veut.
Une commande à 5,00€ chez le fournisseur et l'affaire est réglée, pas la peine pour le même prix de se compliquer la vie.

Meilleures salutations

[quady42]

je vient de lire un truc qui devrait vous intéresser ... par rapport a la norme USB et au mode chargeur ...

J’aurai pu laisser les broches de données de mes ports USB, et les relier entre elles (D- sur D+) pour indiquer aux appareils USB qu'il s'agit d'un chargeur, mais il faut savoir que dans ce cas l'appareil est autorisé à pomper plus que les 500 mA indiqués par la norme USB (jusqu’à 1,8A),

source : http://david.meziere.eu/wiki/electronique/alim_usb

[forest]

ah cool, ça veut dire qu'un court-jus des fils datas le tromperait !
Sympa comme info

[Bricoman]

Bonjour à tous,

Le montage à base de régulateurs est simpliste, déjà, il faudrait peut-être leur monter un petit radiateur.
Les 7,00 vdc de différence, il faut bien les dissiper quelquepart, sinon, c'est le régulateur qui va le faire.
En plus, il y a aussi le courant à prendre en compte. Sous 500 mA par exemple, la puissance à dissiper
sera de l'ordre de 3,5 W, ce qui est pas mal pour le composant seul qui va chauffer un peu trop.
Ils sont prévus pour 1,00 A maximum à ne pas dépasser sous peine de destruction.
Les court-circuit sur la prise USB sont à proscrire, ce qui est rare.

Meilleures salutations
