Caméra AV RVC1 (Audiovox) sur Peugeot 308

[Bricoman]

Bonjour à tous,

Vous pouvez installer une caméra AV sur votre véhicule, la RVC1 de chez Audiovox comme celle de l'arrière.
Le fournisseur reste inchangé, Conrad au prix de 50.00 €, rien à dire.
Percer un trou de 5.5 mm pour le passage du câble, visser la caméra à l'aide de deux petites vis de 3 mm.
Cacher le câble à l'intérieur d'une lame AV, le fixer au besoin à l'aide de pâte collante invisible, puis ramener
le câble vers le passage côté conducteur en prenant soin de l'éloigner des points chauds.
Percer un trou de 12.5 mm à travers le tablier en ayant enlever la boîte à gants au préalable, encore que suivant le perçage, inutile.
Fabriquer deux passe-fils à l'aide de deux bouchons et les enduire d'un peu de silicone (faiblement), ils se clipsent sur les trous (parfait).
Ramener le câble vers l'arrière de l'autoradio et brancher la prise RCA jaune et le fil "Reverse" si l'option existe.
L'alimentation pourra se reprendre directement sur une source 12vdc, sur la batterie par exemple vu que les fils sont proches, par un BP.
Il vaut mieux éviter d'alimenter la caméra en continu, à déconseiller, donc passer par un interrupteur ou BP dans l'habitacle.
Sur le W910R, l'alimentation est à modifier car le 2-DIN délivre du 6vdc sur sa sortie de caméra directe, une interface est à faire 6vdc/12vdc.
L'avantage est que la caméra est alimentée à la demande par cette prise et son bouton sur l'écran.

Caméra AV RVC1 (Audiovox)

Alimentation en attente

Alimentation terminée

Entrée du câble vidéo sur le tablier (Bouchon passe-fil étanche)

Sortie du câble vidéo derrière la boîte à gants

Bouchon passe-fil "Perso"

Sortie du câble vidéo vers l'autoradio

Commande caméra directe W910R

Câble interface terminé

Meilleures salutations

[forest]

Super !me tarde de voir le rendu !

[titou]

+1

@ Brico ; tu es au point pour faire les tutos

[yov]

Super !!
Vivement le rendu

[Guillaume45]

Des news?

[Bricoman]

Bonjour à tous,

L'interface 6vdc/12vdc sera faite ce lundi 02/09/2013 à réception des composants, elle sera montée sur un morceau de plaque "veroboard" à pastilles soudables.
Pas la peine de faire un circuit imprimé pour si peu, le résultat sera le même.
Le magasin ouvre le 09/09/2013 pour récupérer la nouvelle interface commandes au volant, ils ont du mal à trouver le petit cordon Alpine RCA jaune.

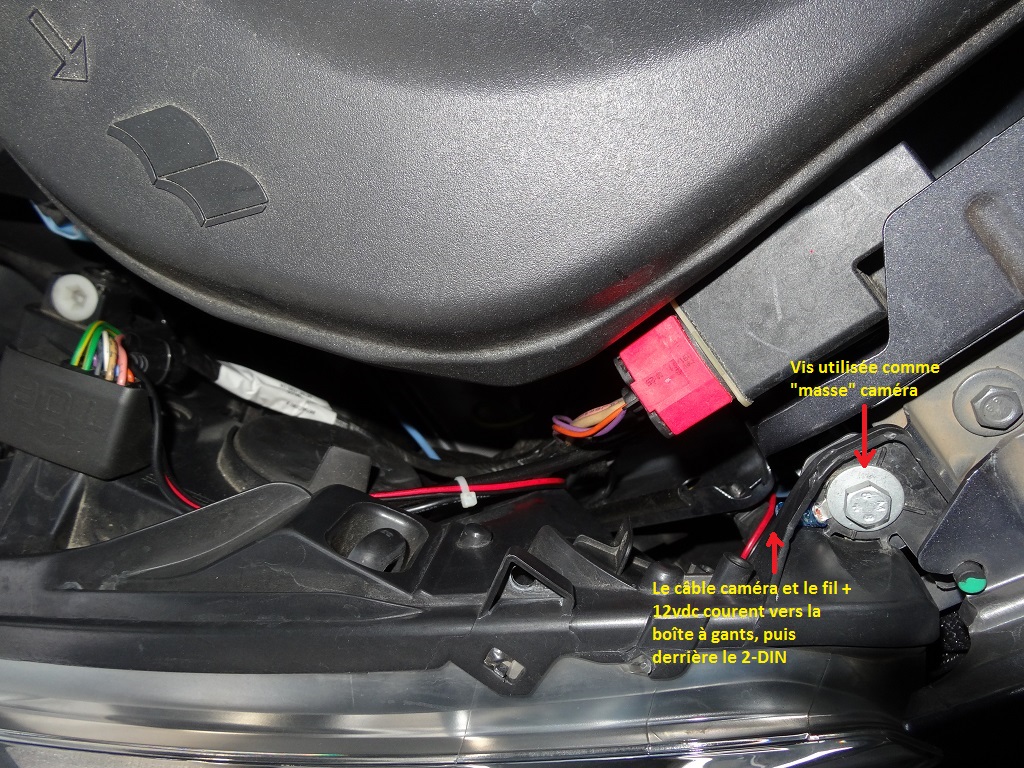

L'alimentation au niveau du compartiment moteur est terminée, une reprise de masse sur une vis, le + n'est pas utilisé car repris par le fil "Reverse".
