Avant toute chose, il faudra vérifier qu'une entrée vidéo RCA jaune soit disponible sur le véhicule.
L'installation d'une caméra AR 12vdc sur la "titine" est des plus facile, le modèle RVC1 de chez Audiovox a été choisi de part son faible prix (50.00€),
mais pas au niveau de la qualité d'image et de sa discrétion. La visualisation des distances est même intégré sous trois couleurs distinctes.
Vous pourrez la trouver chez le fournisseur bien connu Conrad pour ne pas le nommer.
http://www.conrad.fr/ce/fr/product/3742 ... iovox-RVC1
L'avantage de cette caméra est que le fil "Reverse" est présent au niveau de la prise RCA, ce qui facilite la connexion à l'autoradio.
La fixation de cette mini caméra se fera à l'aide de deux petites vis sur le haut de la plaque d'immatriculation, après avoir percé un trou de 5.5 mm
pour le passage du câble de liaison premier qui finira derrière le feu AR gauche dans le petit rangement.
En effet, il y a deux câbles, celui qui part de la caméra sur une longueur de 1.5 mètres qui se termine par un connecteur 4 contacts, et un deuxième d'une
longueur de 5 mètres pourvu des fils d'alimentation qui ira au dos de l'autoradio pour branchement (Prise RCA jaune + Reverse).
Il faudra prévoir le démontage du feu AR droit et un morceau de câble électrique 2 x 0.25 mm² pour effectuer l'alimentation électrique de la caméra sur le
feu de recul et l'autre extrémité derrière le petit coffre. Un condensateur de 1 µf 25vcd en // sur la prise d'alimentation finira la partie AR.
Ensuite, passer la rallonge sous la moquette vers la console centrale et la console de l'autoradio ou la prise RCA jaune sera connectée, comme le fil "Reverse".
Le fil "Reverse" se mettra sur la connectique prévue sur l'autoradio au besoin pour avoir une vidéo automatique au passage de la marche AR.
Pour en savoir plus, viewtopic.php?f=10&t=3951&start=175
Voilà, c'est terminé.

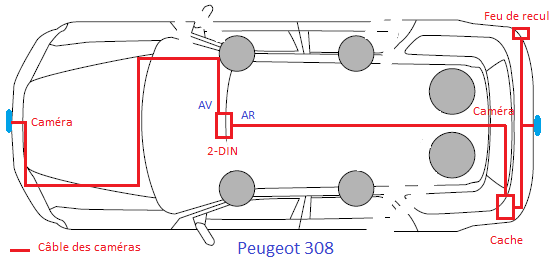

- Passage des câbles des caméras AV et AR
- Passage des câbles des caméras AV et AR.PNG (24.09 Kio) Vu 9175 fois

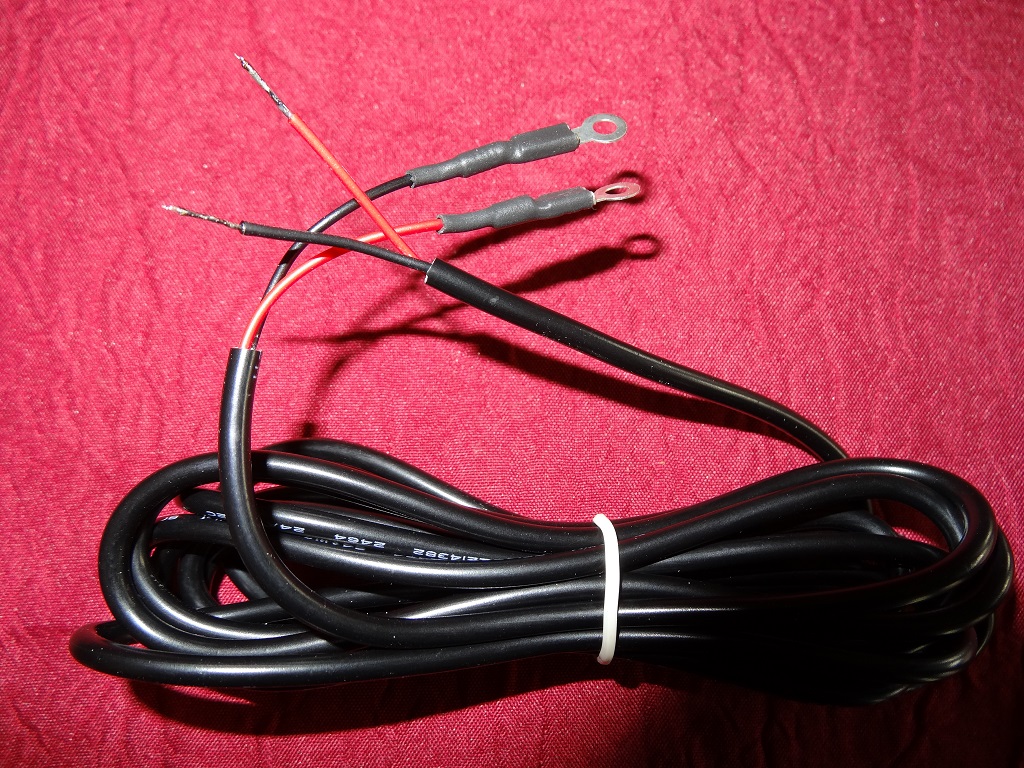

- Le câble de liaison
- Les cosses soudées
- Sortie du câblage

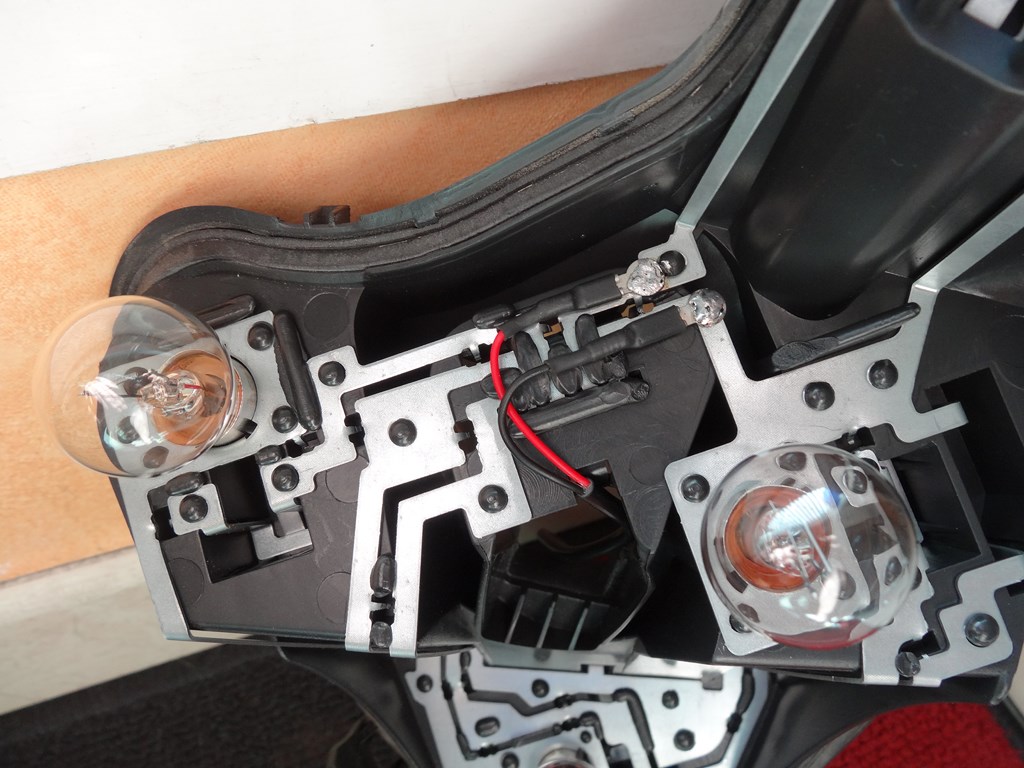

- Alimentation caméra AR débrochable

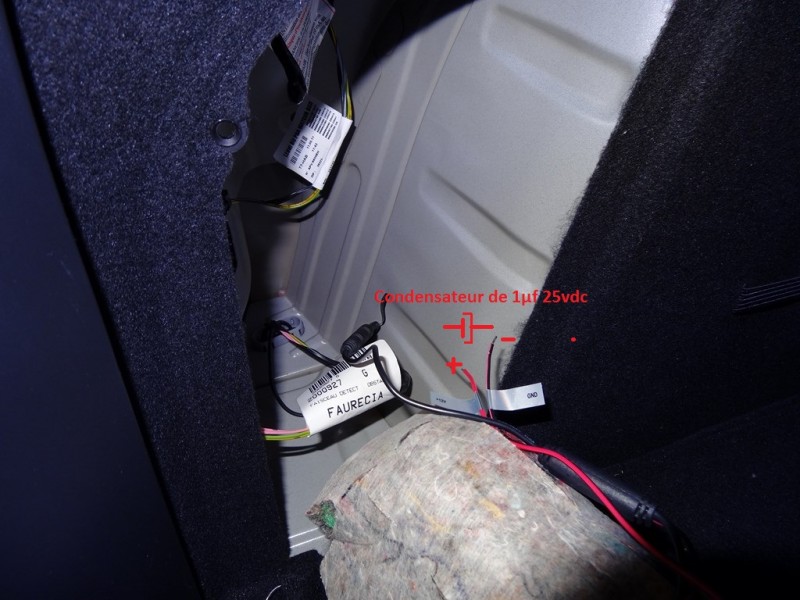

- Alimentation caméra AR + condensateur

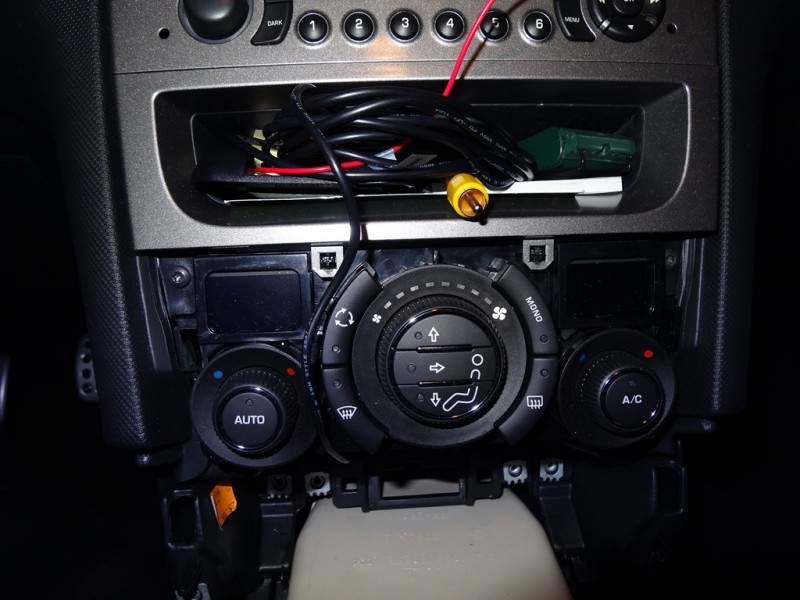

- RCA et fil "Reverse" disponible
- Caméra AR RVC1 (Audiovox)
- RVC1 (Audiovox) posée

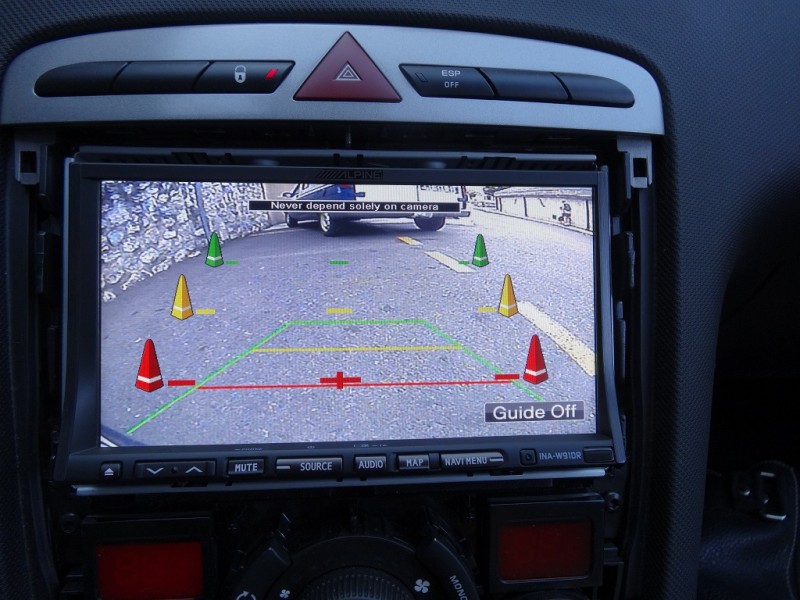

- Caméra AR Audiovox RVC1 sur W910R
