[FAP] Regénération affichée au conducteur ?

[titou]

@ Pascal : c'est bien lorsque le moteur est a nouveau en température que le cycle reprend apres je suis d'accors sur le fait de faire le cycle sans interruption mais des fois, il arrive qu'on est pas le choix.

[titou]

je remonte un peu ce sujet pour vous faire part d'une petite réflexion et avoir vos avis

n'étant pas satisfait de la led dans le rétro (une soudure a lâché sur la led du rétro passager + visibilité moyenne suivant le soleil), je réfléchis depuis un moment à placer cette led dans l'habitacle. la première idée était de tirer un fil du rétro jusqu'à l'habitacle mais ça fait beaucoup de chose à démonter pour un p'ti fil



aujourd'hui il fait super beau donc j'en ai profité pour regardé ça de plus près. Pour l'emplacement de la LED, je pensais tout simplement la fixer sur le cache du BSI à coté de la commande des phares

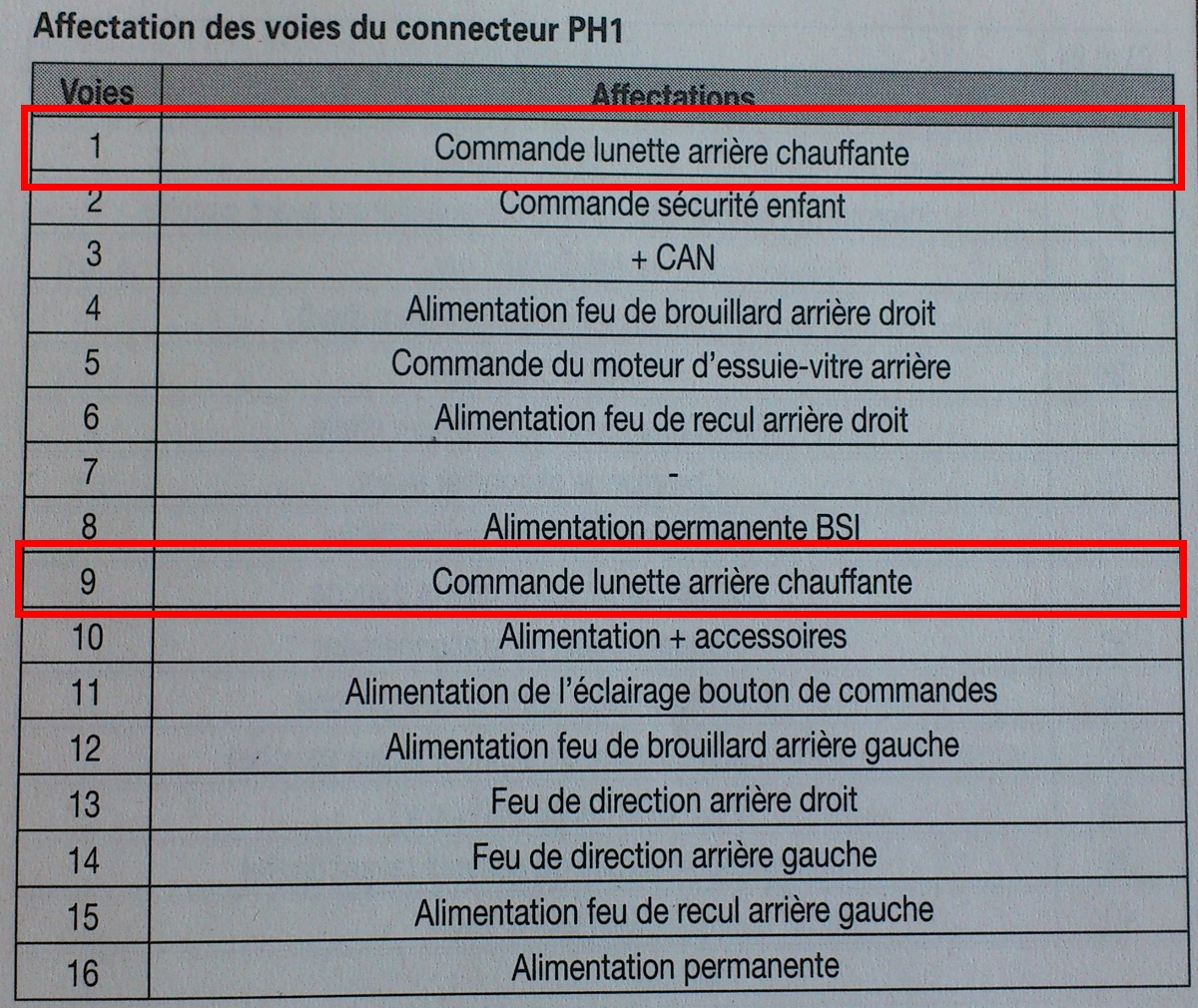

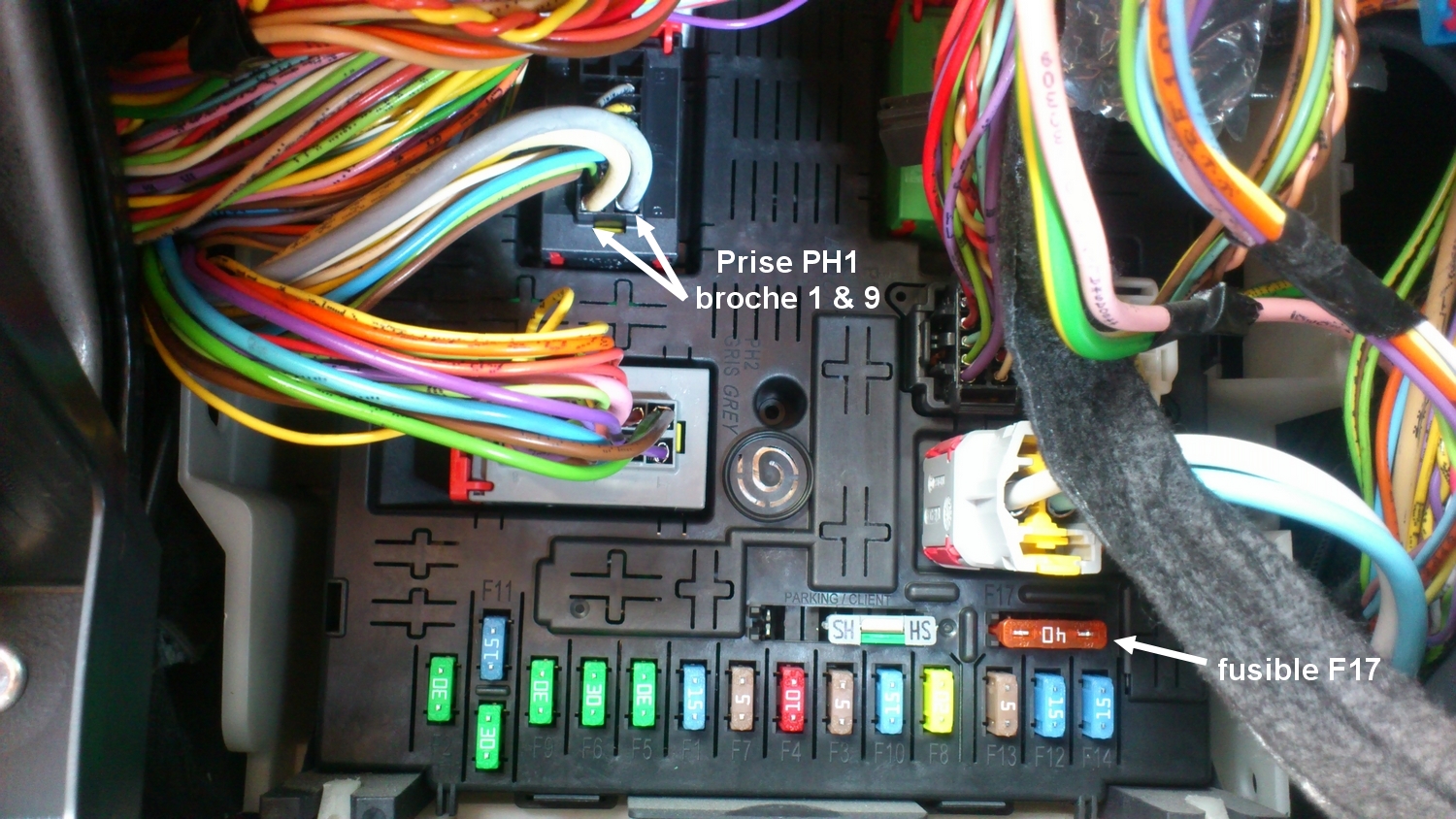

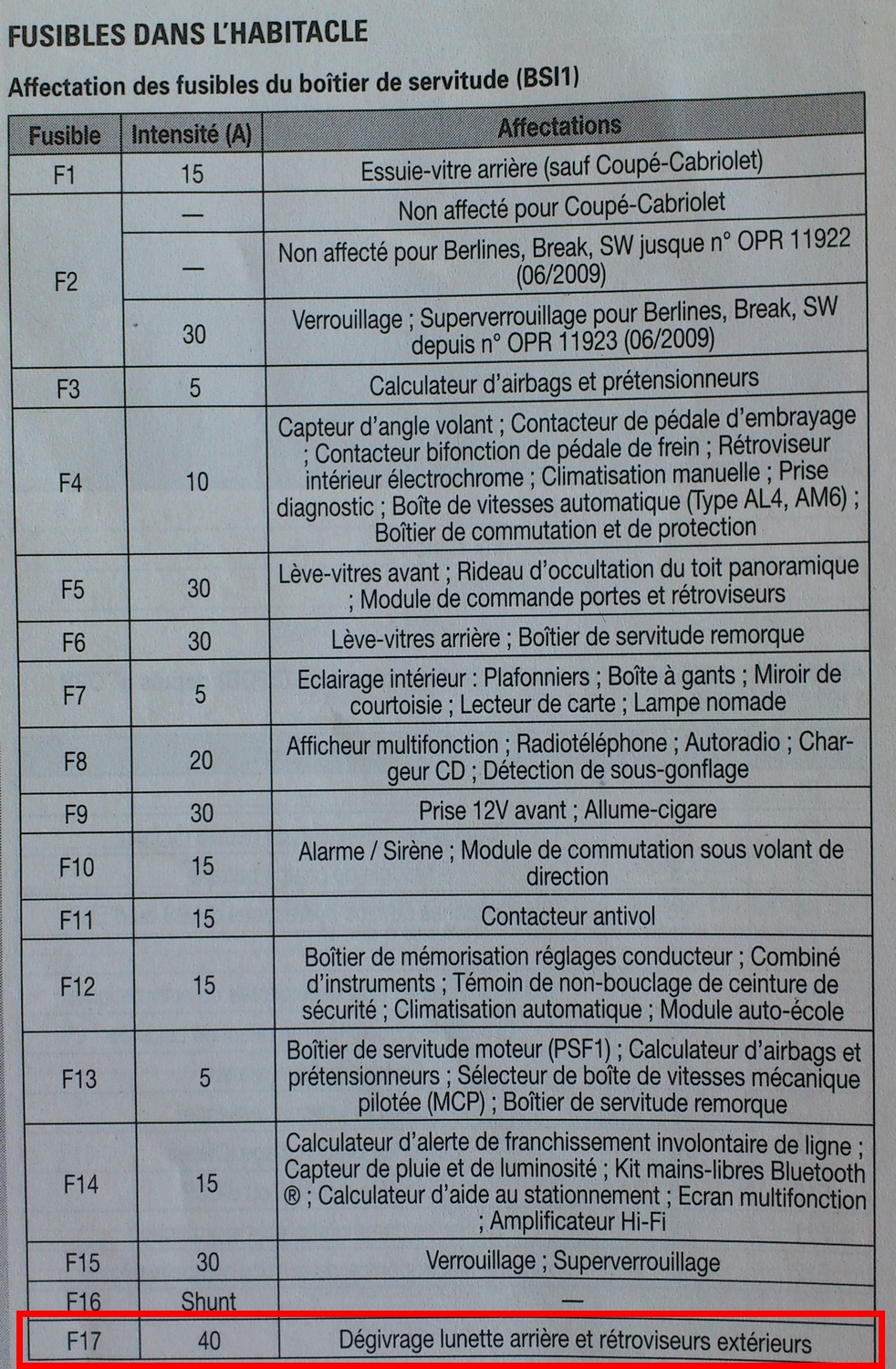

coté câblage, petit coup d'oeil sur la RTA très pratique et on trouve que sur le BSI c'est le fusible F17 qui gère le circuit dégivrage et les broches 1 &9 du connecteur PH1 qui sont affectées à la commande du dégivrage :

mon idée est donc de brancher la led entre la broche 1 ou 9 et une masse. j'ai vérifié au voltmètre, le courant passe lorsque le dégivrage est activé. en sera-t-il de même pendant la régen du FAP ? il n'y a pas de risque à débrancher le connecteur du BSI (batterie déconnecté depuis un moment bien sur) ?

[Bricoman]

Bonjour à tous,

Une bonne idée titou, surtout que la connectique est repérée pour tester le câblage.
Une résistance 1/4w de 1k ou 820 ohms et une led en série feront l'affaire juste en mettant les pattes de l'un et l'autre coincées dans le connecteur.
Aucun risque à espérer si l'ensemble tient suffisamment, au besoin s'aider d'un peu de chatterton pour le test.
A mon avis, la led devrait s'allumer à la première régénération si le document dit vrai.

Meilleures salutations

[titou]

ayant pris l'habitude de mettre à 0 un des compteur kilométrique à chaque régénération FAP, au vu du kilométrage affiché, je ne vais pas tardé à en avoir une en plus donc je vais faire du provisoire pour voir (je conserve en parallèle la led du rétro pour être sur de ne pas la rater) et si ça fonctionne je fais du définitif

[ArSeNiiK]

Très très bonne idée, ça peut-être une alternative bien plus visible, en effet !

Par contre, tu as regardé au niveau de la puissance de la LED, pour ne pas que sa lumière soit trop "intrusive" ou "étrangère" dans l'habitacle ?

[titou]

merci Xavier. concernant la led, j'ai en stock la même qui est déjà dans les rétros donc je vais testé avec ça pour le moment.

d'ailleurs, j'ai fais le montage reste plus qu'à voir si ça fonctionne pendant une régénération FAP

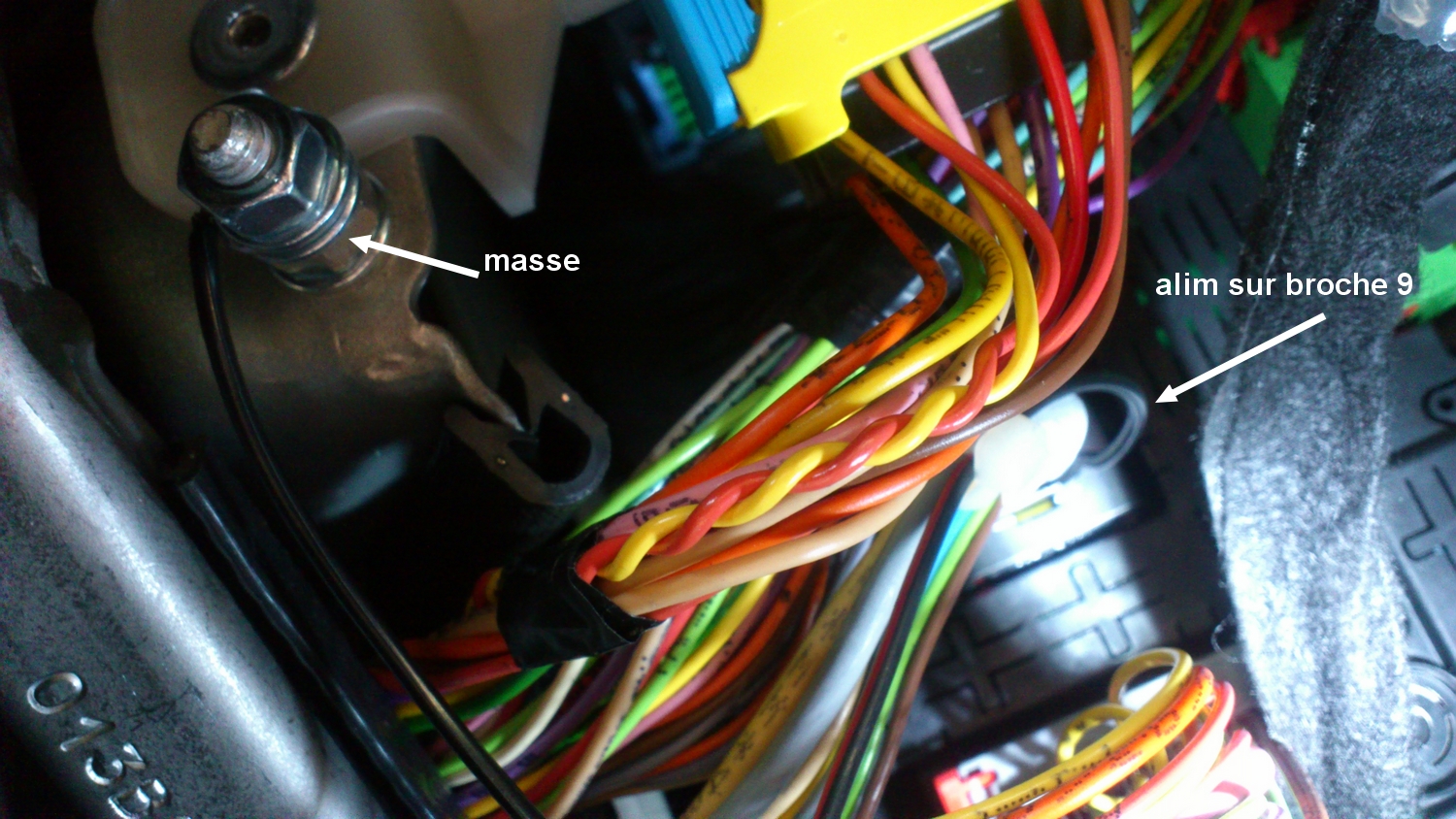

le cablage

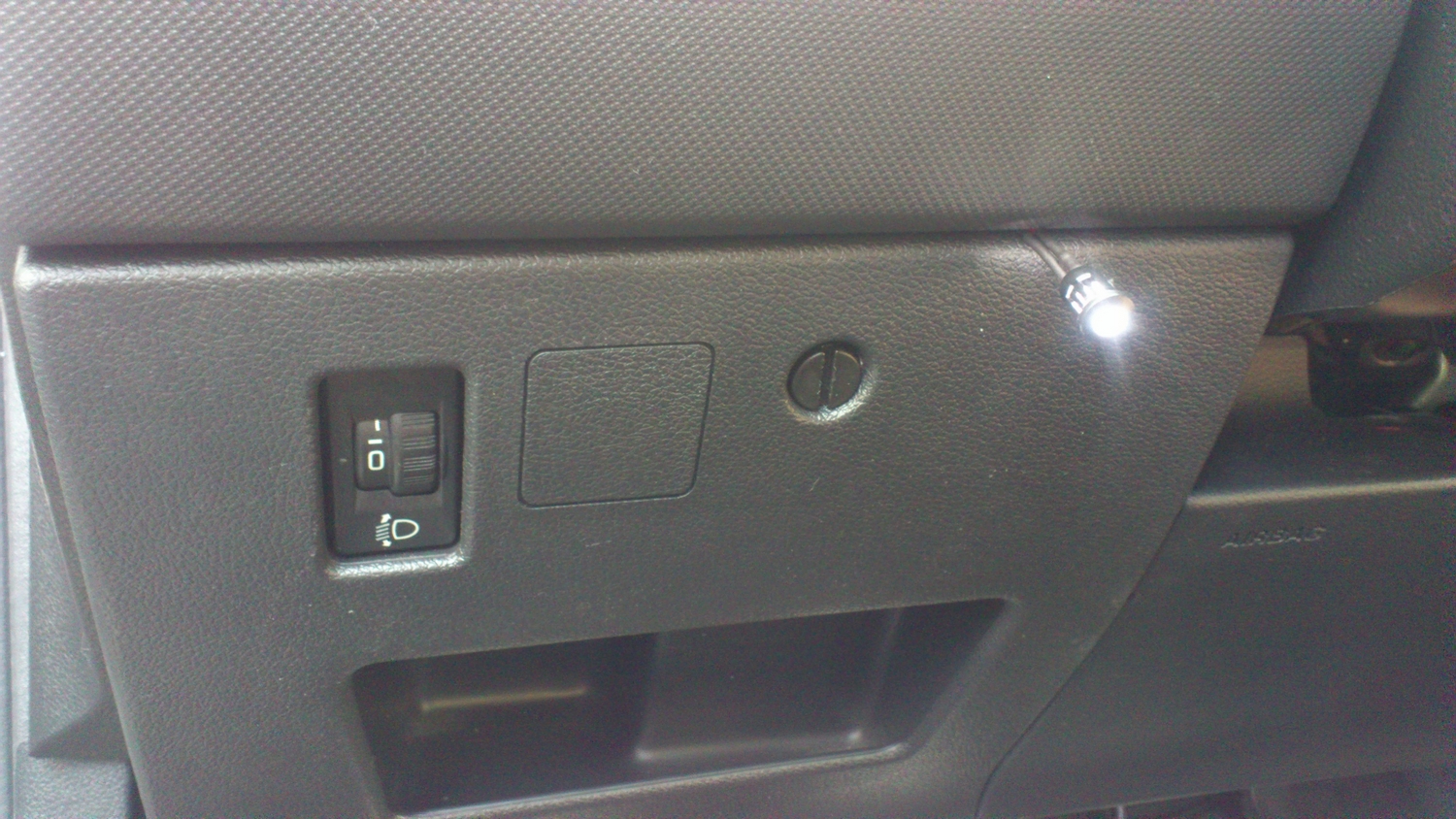

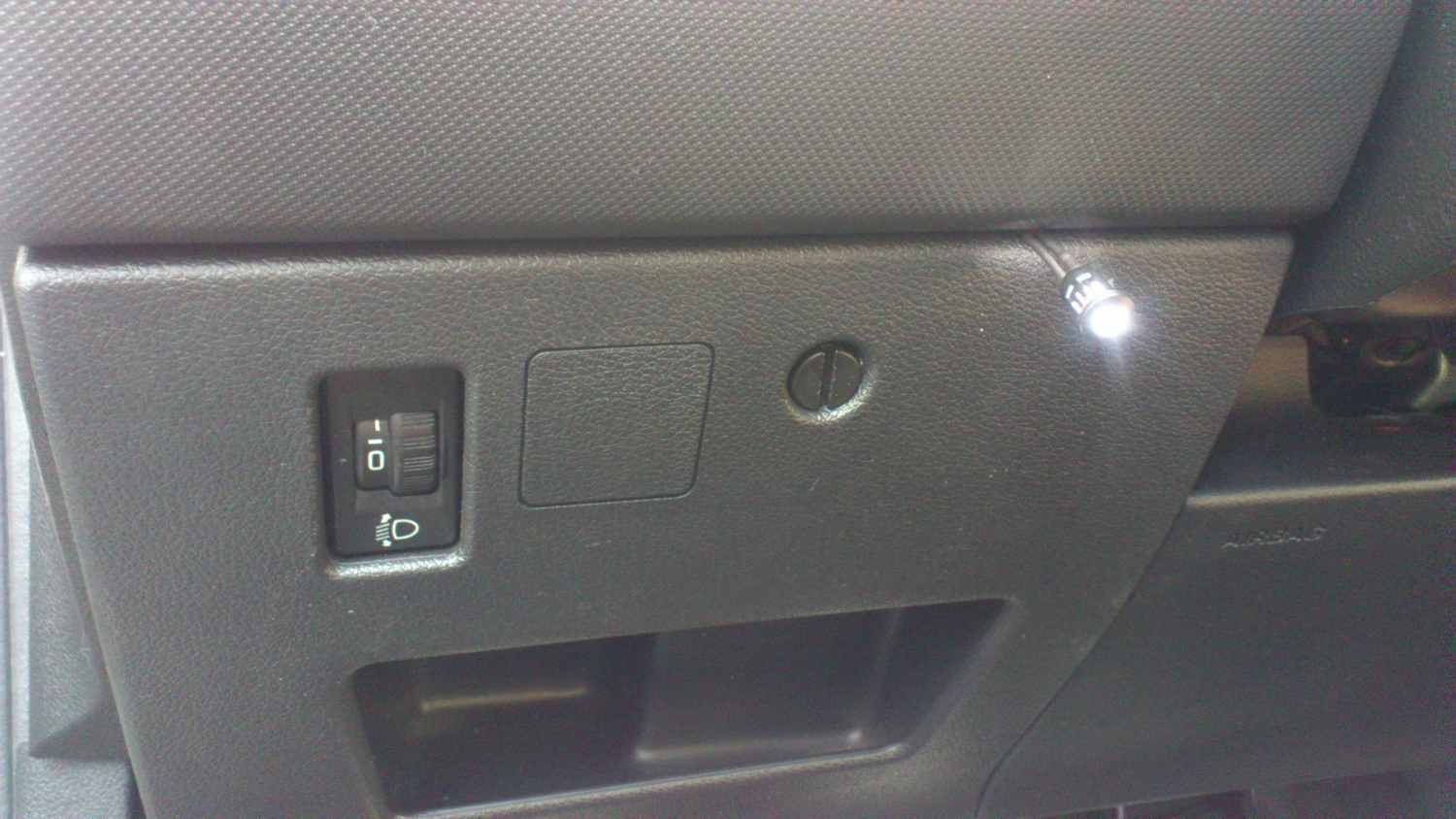

aperçu de LED en fonctionnement

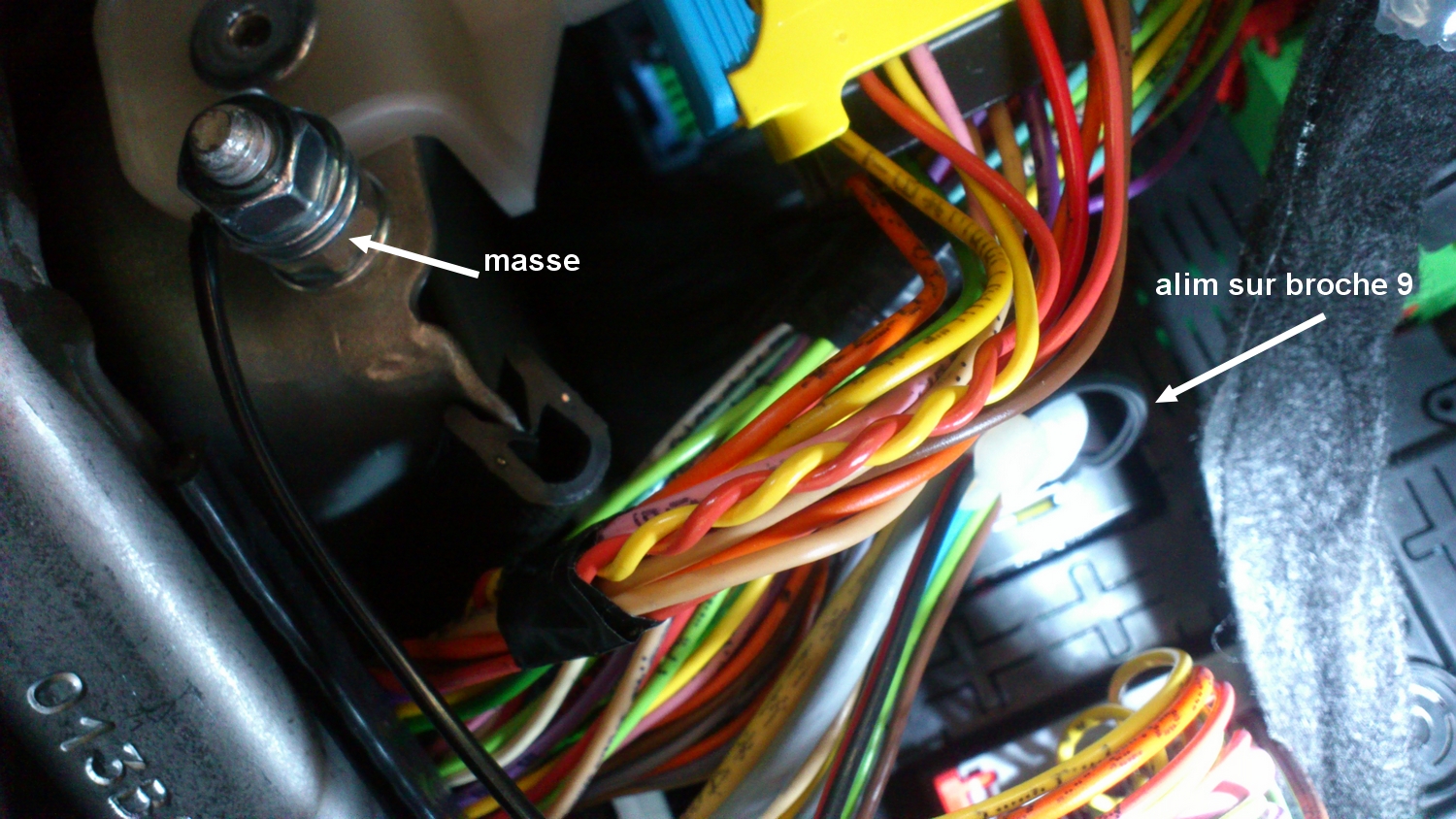

j'ai coincé un fil avec la broche 9 (plus un collier pour tenir les fil ensemble et éviter qu'il aille faire un court circuit si il venait à se débrancher) et un fil fixé sur la carcasse métallique (le trou existait déjà, j'ai ajouté un boulot pour faciliter l'accrochage du fil )

je ferais une photo de nuit aussi pour voir mais je pense que ça devrait le faire. ça peut sembler éclairer beaucoup actuellement mais faut prévoir que seul le bout de la led sera visible une fois fixé sur le cache du BSI. je vous tiens au courant de la suite

[ArSeNiiK]

Nickel ! Oui je te comprends, j'ai des LEDs aussi en rab', si c'est pour tester, j'aurais fait comme toi ! On attend la suite ! Tu vas peut-être, qui sait, relancer tout le monde à faire pareil que toi, comme il a été le cas pour la LED dans le rétro !

[Bricoman]

Bonjour à tous,

Il existe des leds moins lumineuses que d'autres, sinon il suffit de monter la valeur de la résistance pour réduire sa luminosité.
Démarrer à 1k, puis 1.2k, 1.5k, 1.8k, 2.2k pour voir le résultat qui plaira à l'oeil.
Attention à utiliser une teinte en accord avec l'éclairage des commandes pour le visuel de nuit.
Bien joué titou, le montage va fonctionner du premier coup normalement.

Meilleures salutations

[titou]

2 petites photos de nuit :

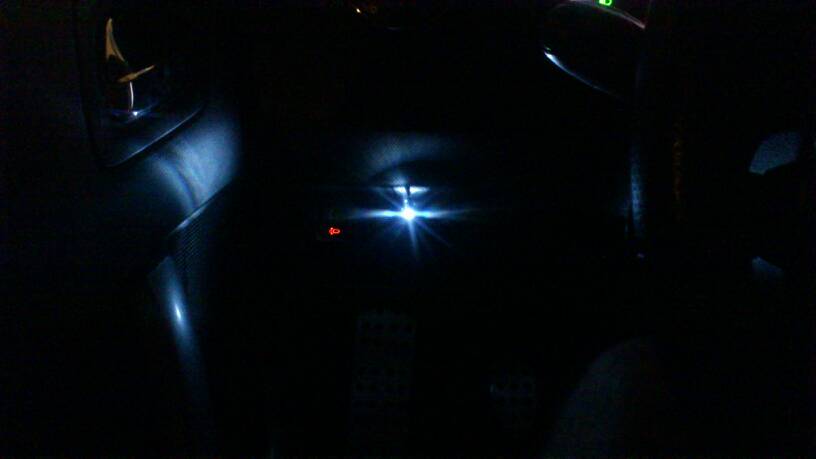

- Juste la led dans l'habitacle

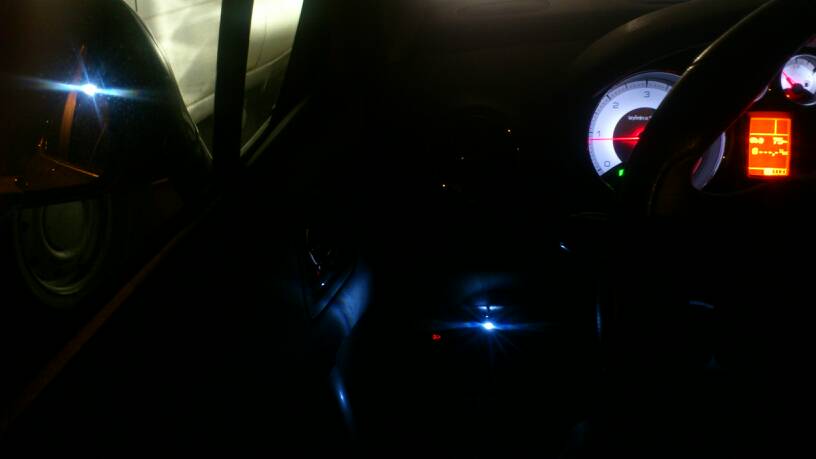

- Led du retro et de l'habitacle

[mickey35]

C'est tres interessant comme montage, et simple à faire.
je pensais mettre la diode dans le bandeau au dessus de l'autoradio
sinon, il existe des led pas cher avec résistance intégrée :
http://www.selectronic.fr/led-avec-resi ... e-12v.html
une ruine absolue : 0,6 euros...

[titou]

Pour l'emplacement je suis un peu indécis encore. Déjà voir si ça fonctionne.

Intégré dans un des boutons inutiles peut etre sympa aussi. A voir ce qui ce cache dessous (a priori une platine electronique) et si c'est réalisable.

Il y a aussi la possibilité de remonter dans le plafonnier pout utiliser la led d'ambiance mais j'ai peur qu'elle ne se voit pas en journée

[mateo]

J'ai démonter le bandeau de boutons l'autre jour, et les boutons notamment des côtés possèdent pas mal de place, ils sont bien creux, et je presque sûr qu'on peut y placer une led.
Car oui il y a une platine électronique mais on peut faire contourner le fils d'après moi

[titou]

Mais est-ce que tu les utilses tous ?

[titou]

Je regarderais bien la platine en question mais je n'ai pas les outils pour démonter le poste... Ca ressemble a quoi ?

[Bricoman]

J'ai démonter le bandeau de boutons l'autre jour, et les boutons notamment des côtés possèdent pas mal de place, ils sont bien creux, et je presque sûr qu'on peut y placer une led.
Car oui il y a une platine électronique mais on peut faire contourner le fils d'après moi

Bonjour à tous,

Une photo mateo du bandeau à boutons démonté, histoire de voir ce qu'il y a dessous SVP.

Meilleures salutations

[titou]

J'en avais dejà parlé avec Yannick sur mon topic, je te cherche ça. Je sais qu'il y a la photo

[eddie76]

C'est une très bonne idée Titou et je suis ça avec plaisir!
Je suis très tenté de faire pareil

[ArSeNiiK]

Bien vu Matéo ! Vu que j'ai des boutons qui ne servent pas, cela peut-être également une excellente piste !

[mateo]

nan pas de photos, je n'avais plus d'apn lorsque je l'ai démontée, j'essaierai d'en faire cette après midi (mais après le grand prix )

[PeugeotAccess]

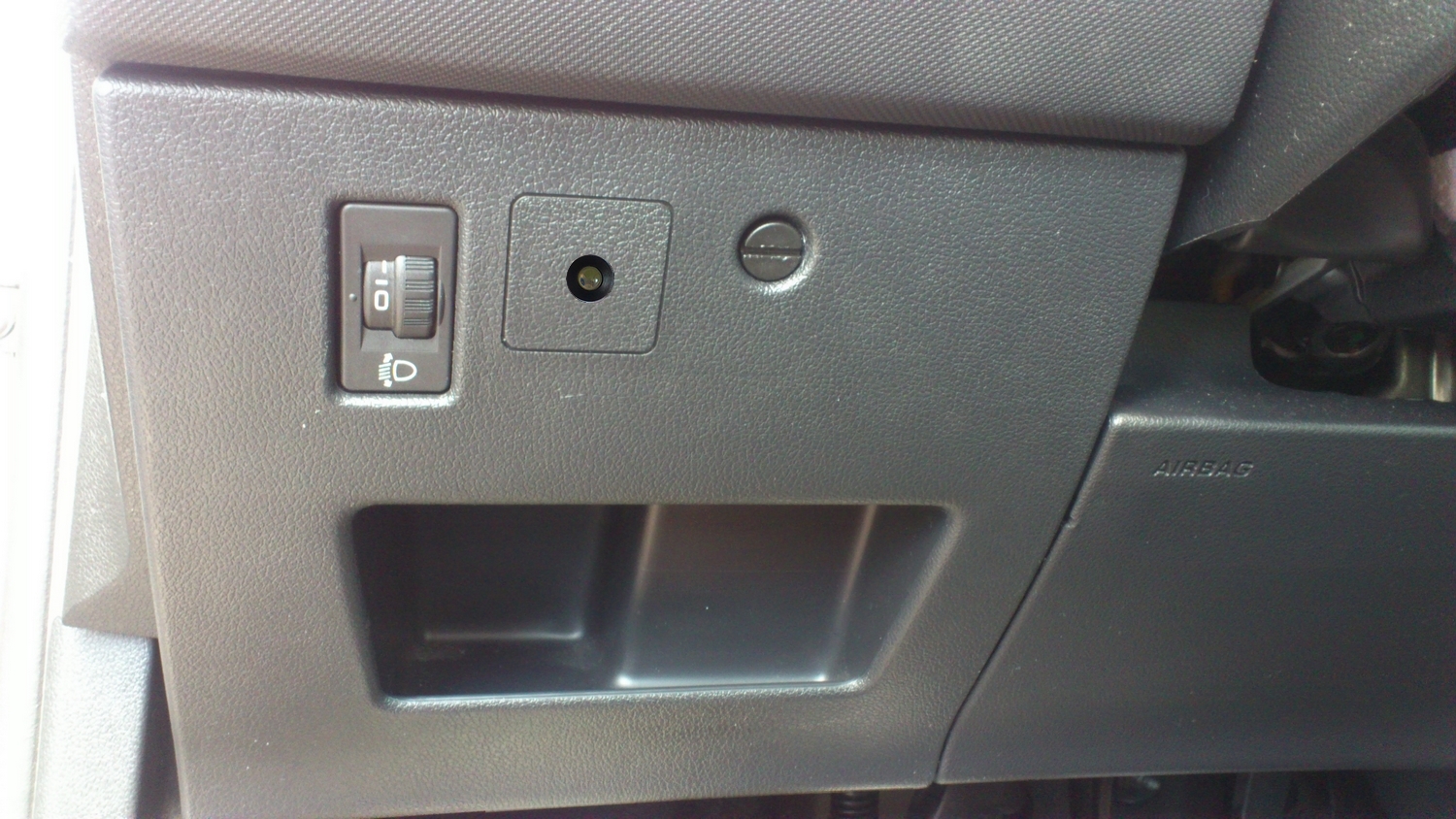

Sympa le nouvel emplacement !

[austinman]

Regardez le prix du bloc de bouton avant de vous amuser avec.

[titou]

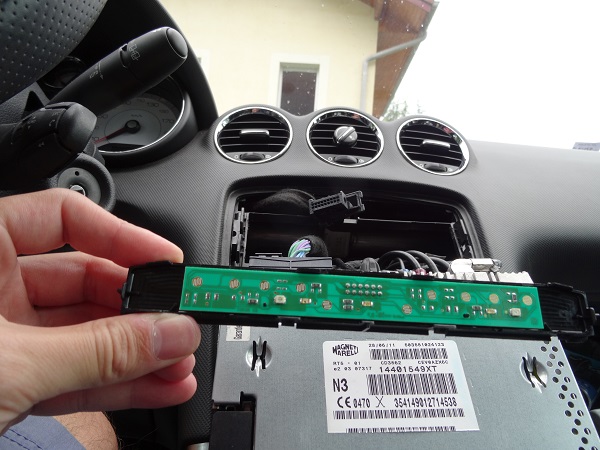

et voilà la photo de la platine de l'ex 308 de Yannick

[mateo]

ce qui est intéressant, pour cet endroit, c'est la profondeur des touches, et je pense qu'on peut faire passer un fil sans toucher au circuit imprimé

[Bricoman]

Bonjour à tous,

Merci titou, une image utile.
Le bandeau se déclipse à première vue, dessous un petit circuit imprimé sert de commande.
Les boutons doivent pouvoir se changer au besoin en les récupérant sur un autre usagé.
Dommage de ne pas avoir la photo en entier, plus la prise ?

Meilleures salutations

[austinman]

Oui tout se dé-clipse sans soucis. J'avais démonté le miens lors du passage au RT6.

Edit : Le prix de la pièce (bloc commutateur multifonction) est de 80€, plus ou moins, selon les boutons. Le prix est en grande baisse par rapport à l'an dernier.

[mateo]

Bon voilà comme promis, voici la bête de démontée
Le bandeau complet encore raccordé


On voit que la partie en façade, peinte est à déclipser tout le long



Une fois la façade retirée, et on voit sur l'arrière, de nouveaux clips qui permettent d'accéder aux boutons, et circuit imprimé


Le circuit imprimé, on voit qu'il ne fait pas toute la longueur du bandeau


Le caoutchouc qui fait pression sur le circuit imprimé


Le bouton gauche extrait (toujours accessible par des clips à l'intérieur), on voit que le bouton est bien creux, et assez profond



En espérant, que ça aide certains

[titou]

yeh


je ne pensais pas que les boutons étaient si "gros". y a certainement moyen de faire quelques chose donc pour intégrer la led à cet endroit.
il faut juste démonter l'autoradio pour démonter le bandeau ou il faut démonter toute la console (clim,vide poche...)

je n'ai pas les outils pour démonter le poste... Ca ressemble a quoi ?

[austinman]

Il faut tout démonter. Les autoradios ont une sorte de "clips" (deux) qui s’emboîte avec le vide-poche.

Pour démonter, lautoradio tu peux faire ca avec des clous ou un cintre coupé en deux, histoire d'avoir 4 pointes, ou des rivets ou en poussant depuis le fond avec la main.

[mateo]

oui il faut retirer le caoutchouc vide poche sous la clim qui donne accès à 2 vis en Torx, après ça on retire la façade de la clim, puis on déclipse le vide poche, puis on retire l'autoradio (long clou par exemple), et le bandeau se retire facilement en tirant vers soi.
edit : austimann t'as répondu plus vite que moi pour l'autoradio !

sinon en effet ce sont des "gros" boutons, il y a la place de faire quelque chose d'intéressant

[titou]

ok merci JC. j'ai déjà essayé de pousser par le fond mais j'ai pas insister comme ça forçait.

[Bricoman]

Bonjour à tous,

Bien joué mateo, maintenant des images complètes du bandeau des BP sont disponibles.
Une led pourra aisément se loger dans l'un d'eux sans difficultés pour afficher la régénération du FAP.
Par contre pour celui qui veut juste en rajouter un, comment est câblée,fonctionne la led intégrée ?
Il faudrait voir avec celle du cadenas si possible sans rien détériorer.

Meilleures salutations

[mateo]

Les Leds sont intégrées au circuit imprimé, on les voit sur la photo, et dirait bien que chaque bandeau change en fonction des équipements, donc dans mon cas j'ai que 2 boutons fonctionnels donc uniquement 2 leds sur le bandeau

[titou]

Merci vincent. Je confirme pour le wipnav. Je me disais bien que les pointes ne rentreraient pas

[austinman]

Sur le RT4 ou RT6 mes techniques citées ci-dessus fonctionnent à merveille. Les encoches sont différentes peut être ?

[popeye57410]

Une petite question concernant le câblage: à quoi sert le 1 de la prise PH1 ?
Le 9 et le 1 doivent être des + 12 V. Pourquoi 2 fils +12 V vers la lunette arrière ?
