Comme vous le savez tous, la sortie du W910R pour brancher une caméra AV ou AR est en 6vdc
, pour celles d'origine, il n'y a pas de problèmes, mais pour une autre en 12vdc, il faut ruser par l'intermédiaire d'un petit montage électronique à 2.00 €.
Un optocoupleur sera utiliser à cette fin, il permet de pouvoir commander du +12v à l'aide d'une commande +6v en toute sécurité.
Très utilisé pour de multiples montage divers, surtout pour séparer la partie commande de la puissance qui peut être dangereuse.
Deux composants peuvent être montés en option, une led de visualisation de commande (sortie 6vdc du W910R) et une petite diode de protection
de l'alimentation de la caméra (inversion de polarité).
Tout d'abord, le matériel nécessaire :
- 1 plaquette de véroboard 28x14 (pastilles indépendantes)
- 1 connecteur double à souder
- 1 bornier 2 contacts à souder
- 1 bornier 3 contacts à souder
- 1 transistor BC 327
- 1 condensateur 1µf 35v
- 1 optocoupleur 4N33
- 1 résistance 470 ohms 1/4w
- 1 résistance 1.2 k 1/4w
- 1 résistance 1.5 k 1/4w
- 1 diode 1N4148 (option)
- 1 led 3 mm rouge (option)
- 2 câble vidéo Alpine
- 1câble informatique pour led
- 1 gaine thermo"
Montage :
- Les deux supports présents sur la photo n'ont pas été utilisés.
- Placer les composants du plus bas en allant vers le plus haut, plus facile à souder.
- Commencer par placer les résistances en utilisant au maximum la longueur de leur fils pour connecter les autres, les couper ensuite.
- Souder au fur et à mesure de l'avancé du travail pour éviter les erreurs de connexions.
- Vérifier le montage après avoir terminer, puis passer au câblage.
- Sortir les deux clips de la deuxième prise vidéo pour les rajouter sur la première.
- Poser des morceaux de gaine "thermo" sur le câble à faire pour le protéger.
- Couper les deux fils à environ 3 cm et les souder sur le câble de la led informatique.
Test de fonctionnement :
- Si tout parait en ordre, il est temps de vérifier en réel si le montage fonctionne comme prévu.
- Le +6v sera remplacé par une pile de +9v pour la commande de l'optocoupleur.
- Le +12v pourra venir d'un transformateur 300mA très courant dans nos foyers.
- Une lampe 12v 2w (160mA) servira pour remplacer la caméra qui consomme une valeur équivalente.
- Reste à alimenter le montage et de constater que la lampe s'allume comme voulu.
- Le fonctionnement a été testé sur 3x15 mn sans dysfonctionnements apparents, le transistor était froid,
- il tient 0.6A en continu, de la marge comparé au 200 mA de la caméra.
- le câble de l'interface est maintenant terminé, les 6vdc en sortie du W910R pourra allumer la caméra AV à coup sûr.

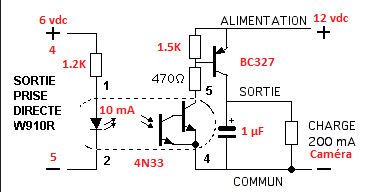

- Schéma interface 6vdc-12vdc W910R
- Schéma interface 6vdc-12vdc W910R.PNG (7.68 Kio) Vu 7176 fois

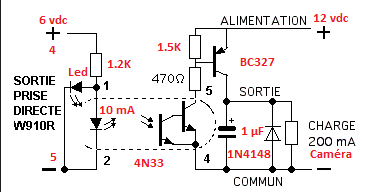

- Schéma interface 6vdc-12vdc (options) W910R
- Schéma interface 6vdc-12vdc (options) W910R.PNG (8.45 Kio) Vu 7013 fois

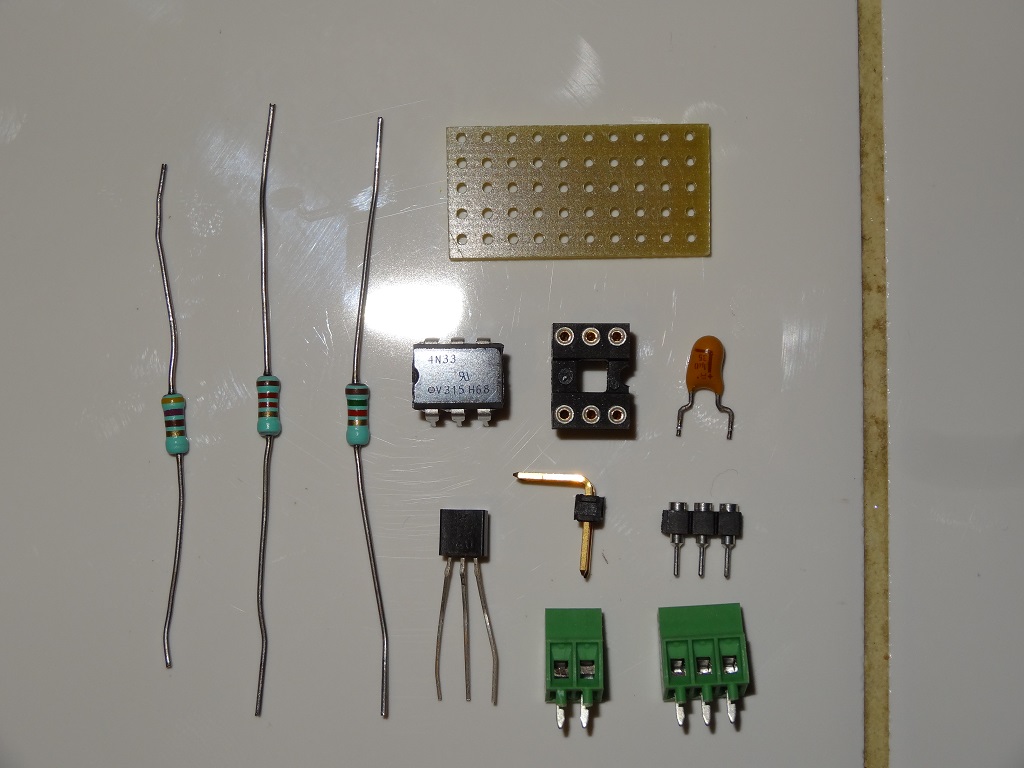

- Matériel nécessaire interface 6vdc-12vdc W910R

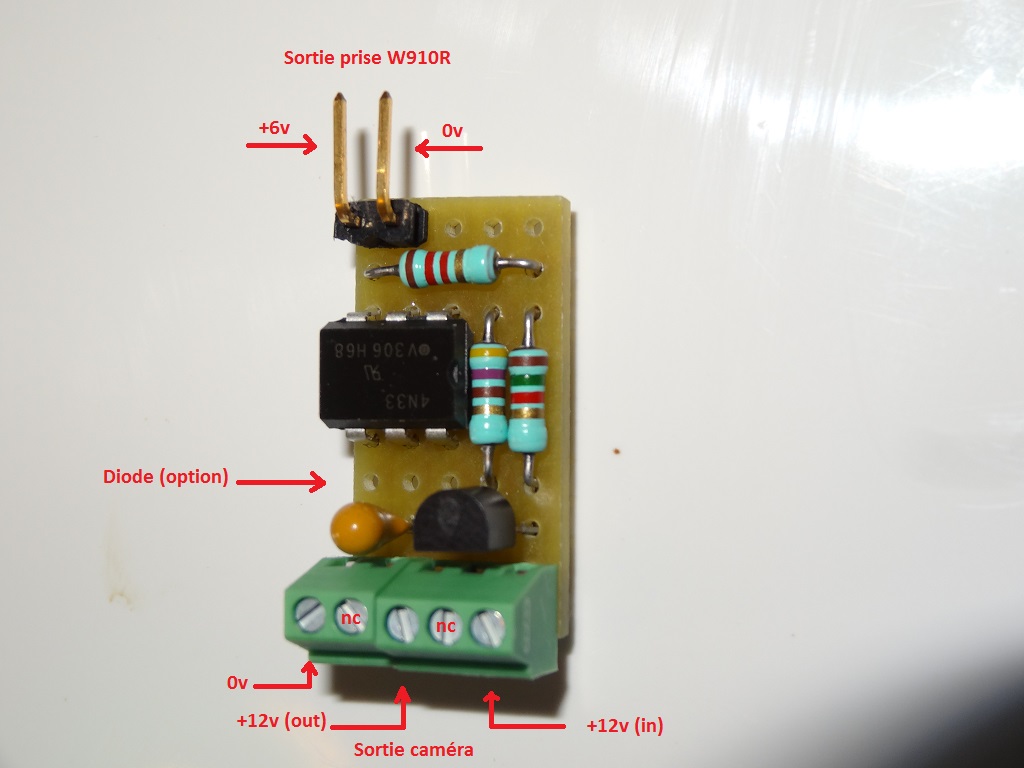

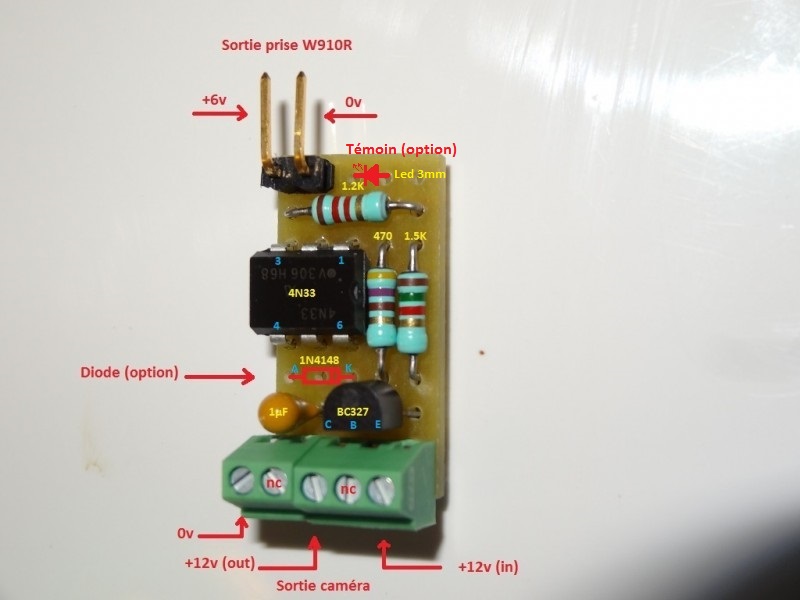

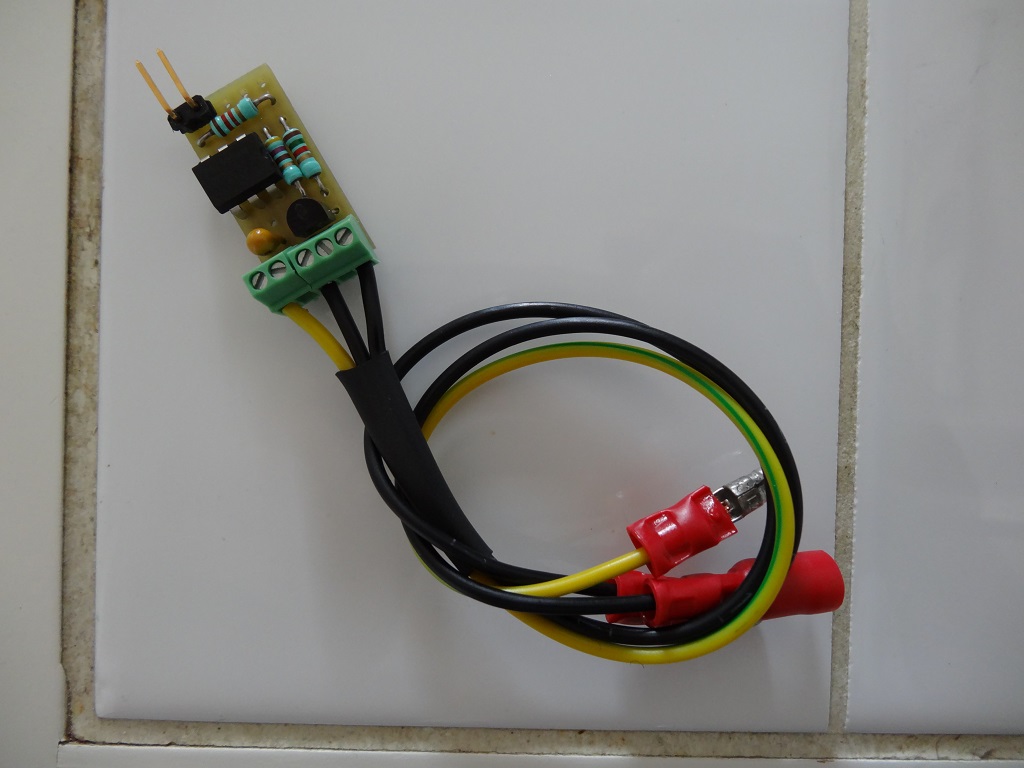

- Carte interface 6vdc-12vdc montée W910R
- Carte interface 6vdc-12vdc (options) montée W910R
- Carte interface 6vdc-12vdc (options) montée W910R.JPG (67.33 Kio) Vu 7013 fois

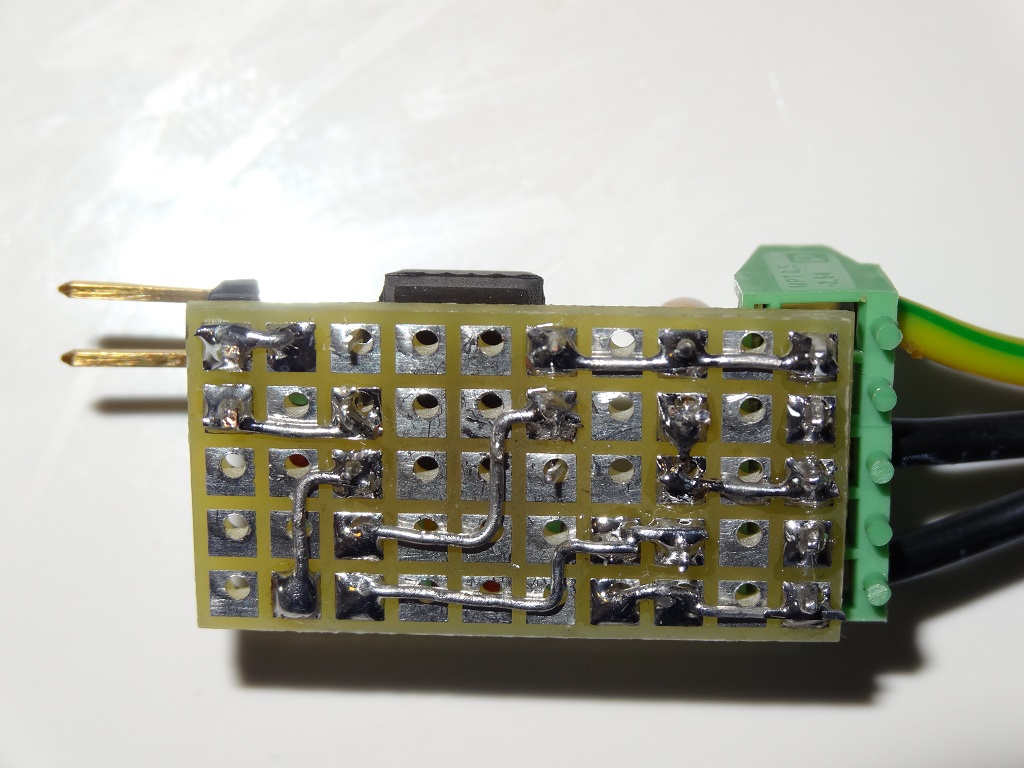

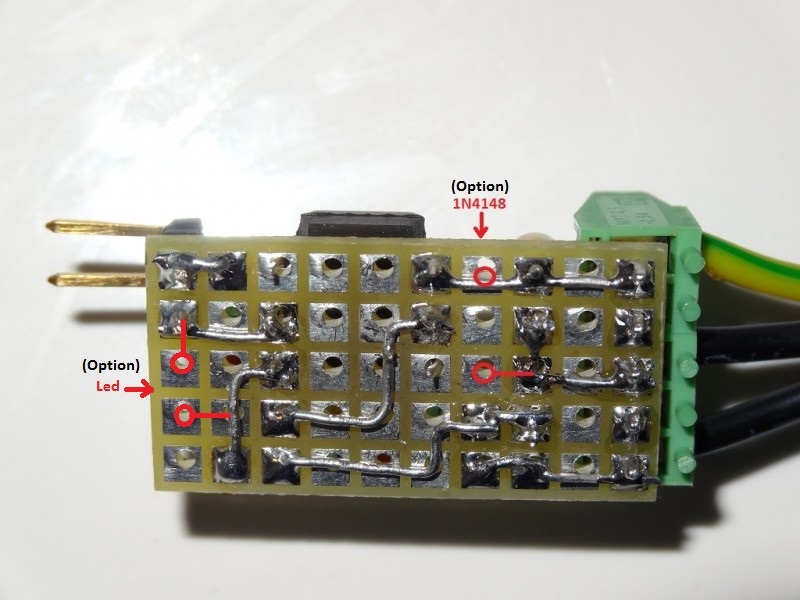

- Vue arrière de l'interface
- Vue arrière de l'interface 6vdc-12vdc (options) W910R
- Vue arrière de l'interface 6vdc-12vdc (options) W910R.JPG (109.48 Kio) Vu 7013 fois
- Câblage interface 6vdc-12vdc W910R

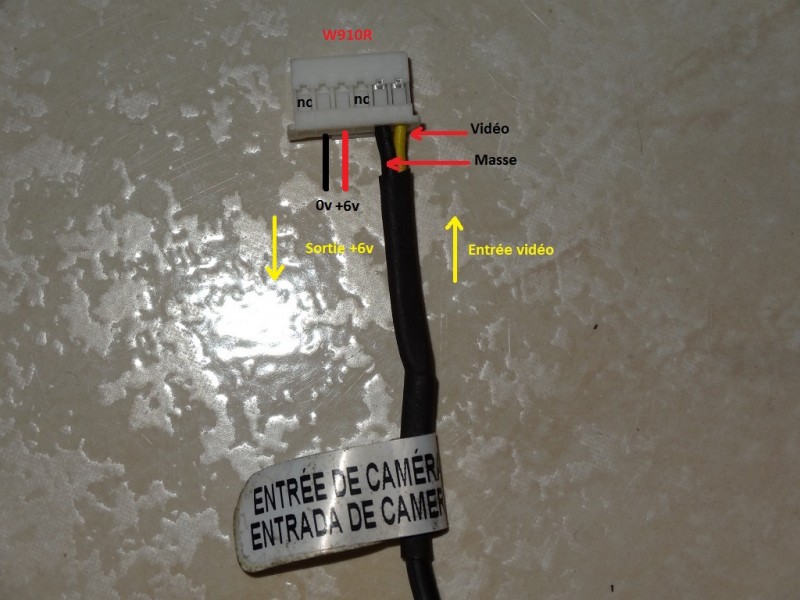

- Détail prise 6 contacts KCE-CAM

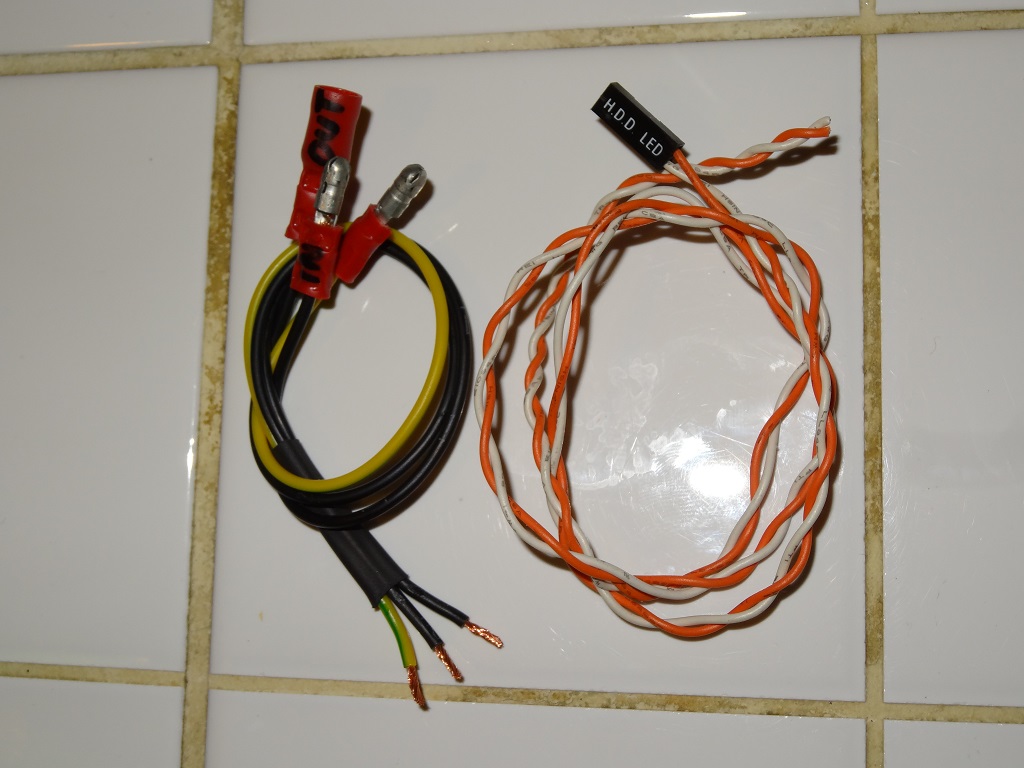

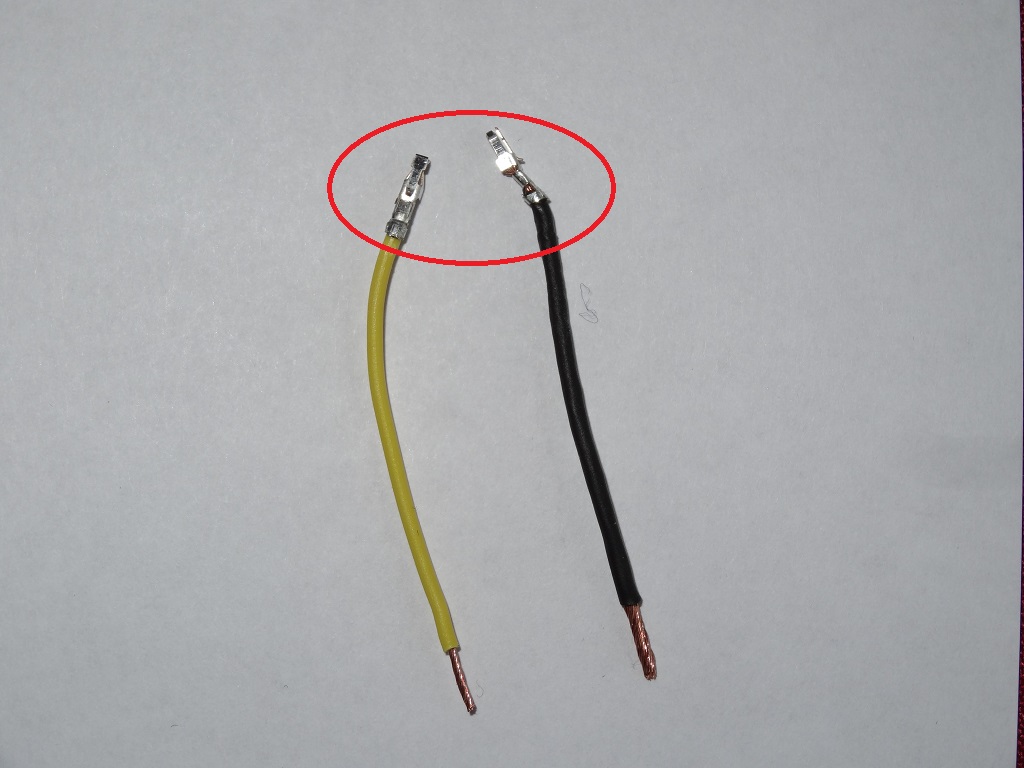

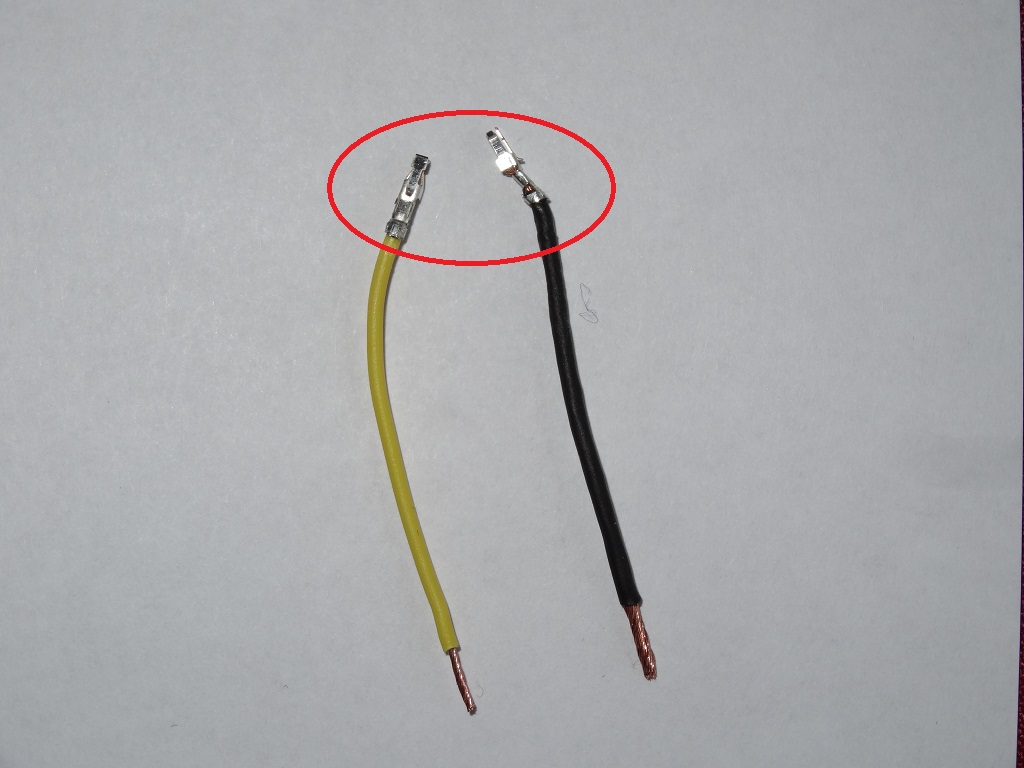

- Les deux fils d'alimentation à rajouter

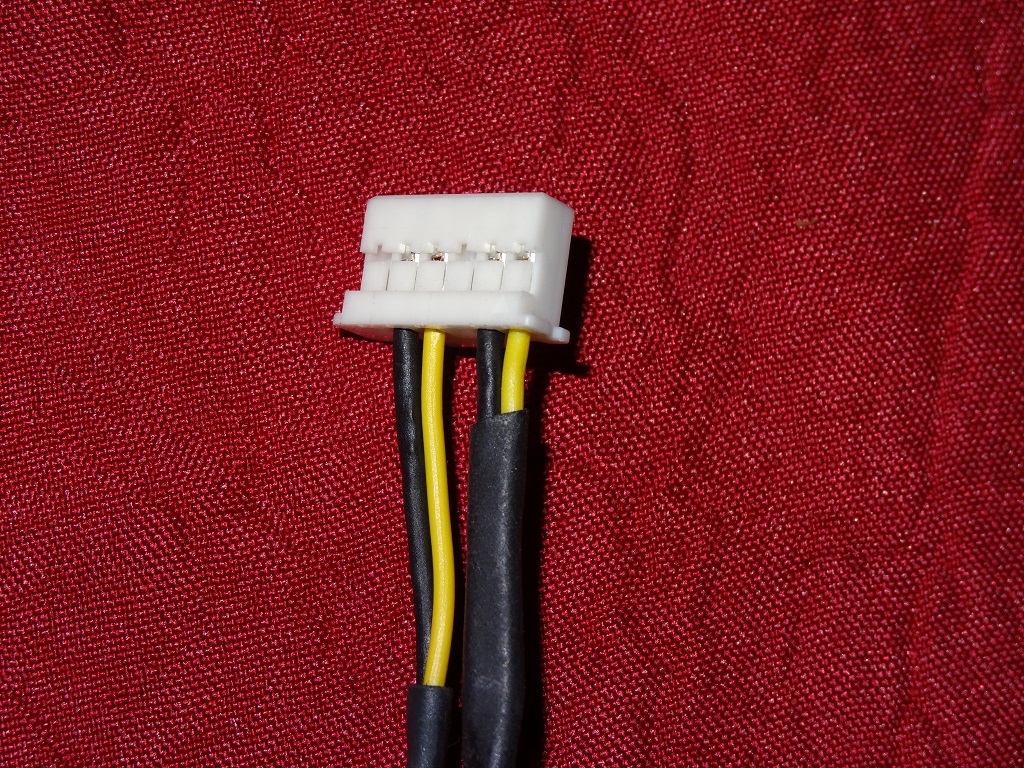

- Les deux fils rajoutés sur la prise
- Vue de la prise rapprochée

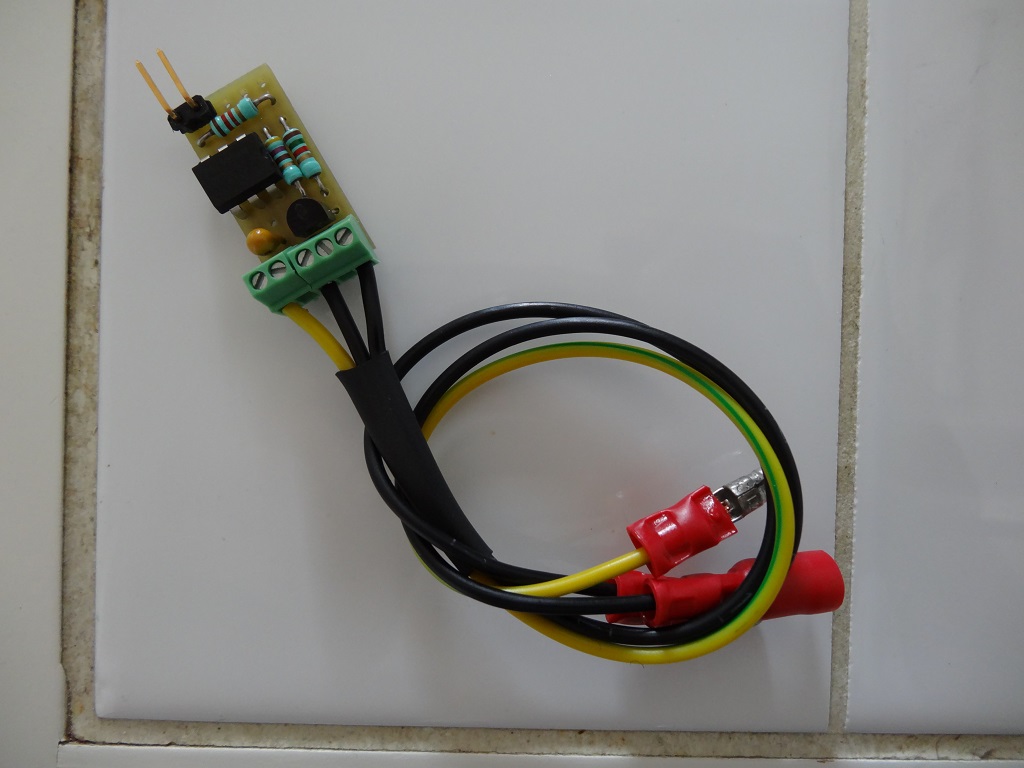

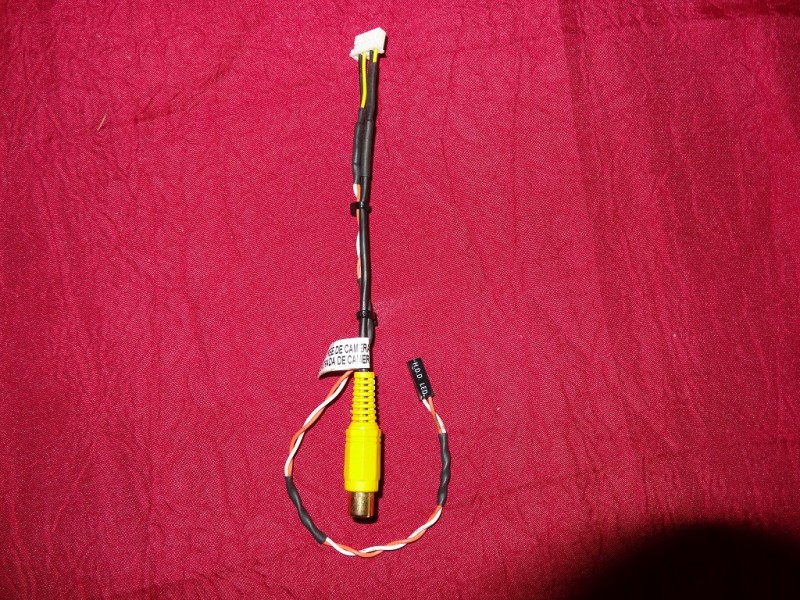

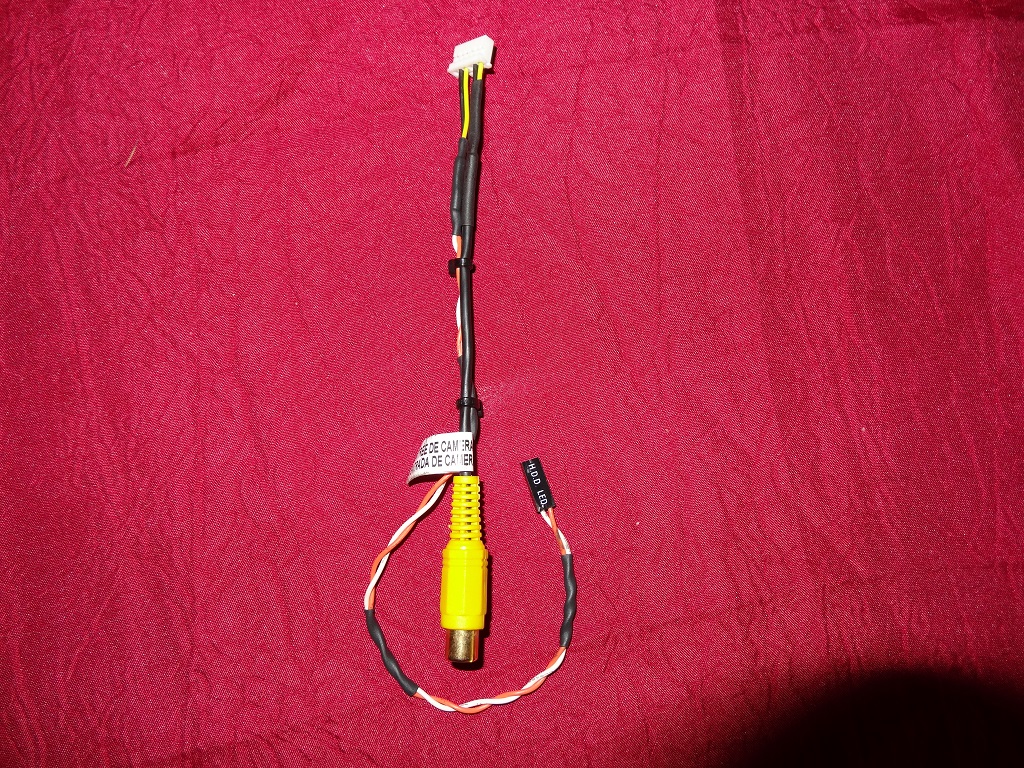

- Câble interface terminé

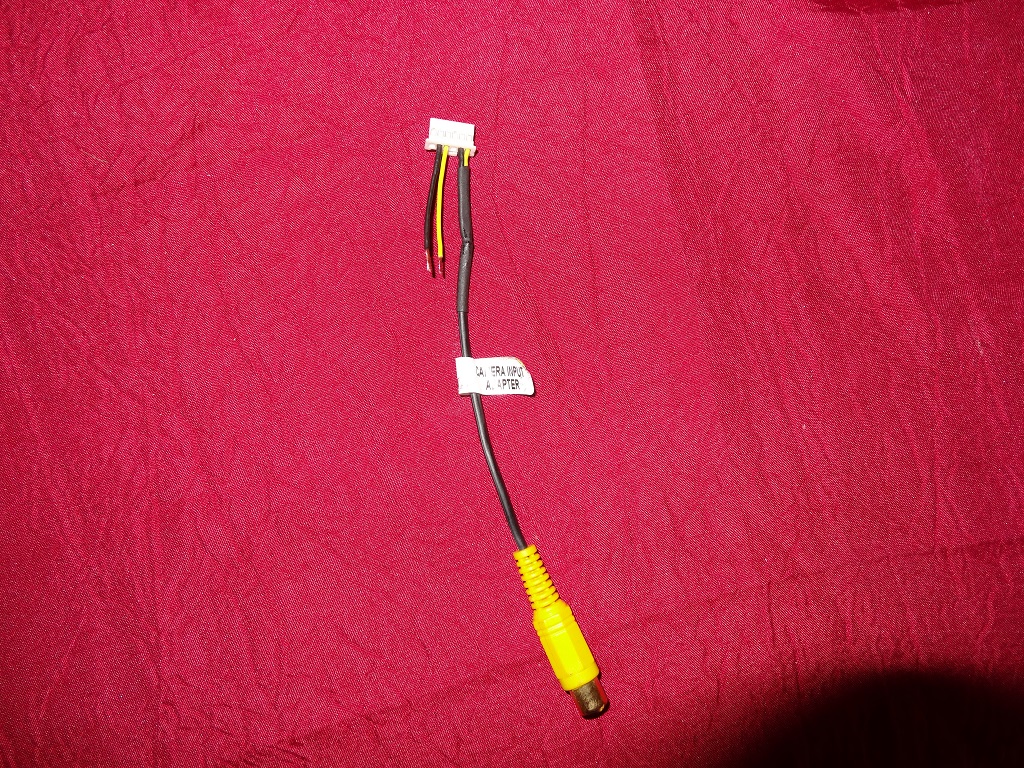

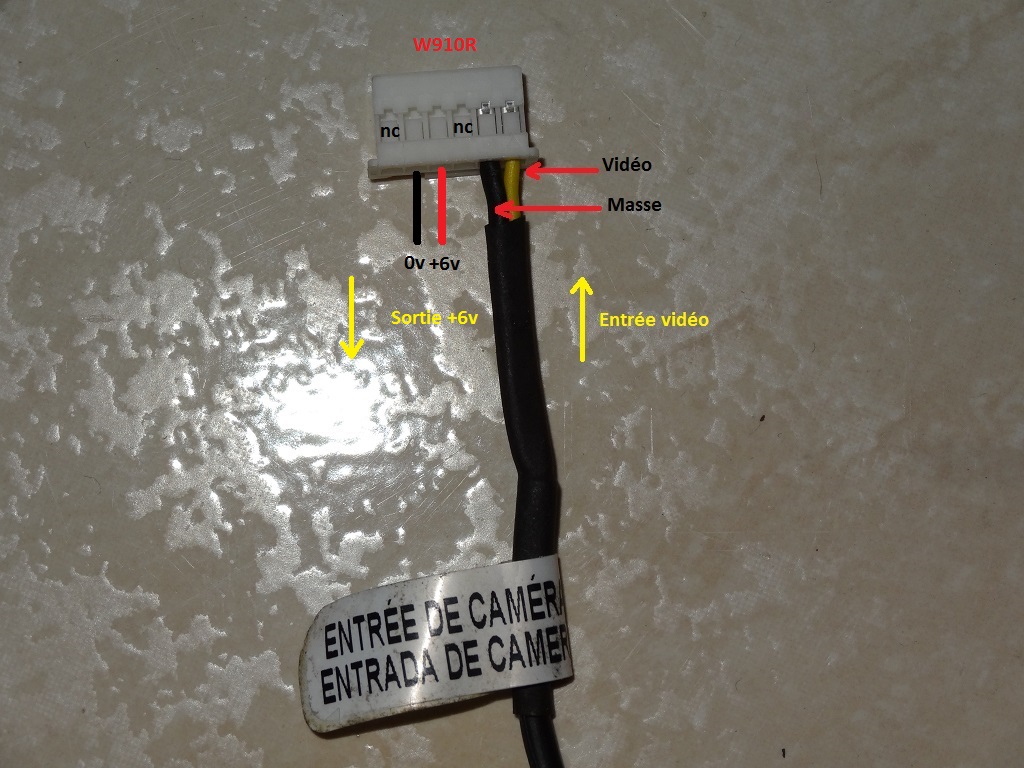

- Prise caméra directe W910R
- Prise caméra directe W910R.PNG (63.78 Kio) Vu 7160 fois
- Interface câblée

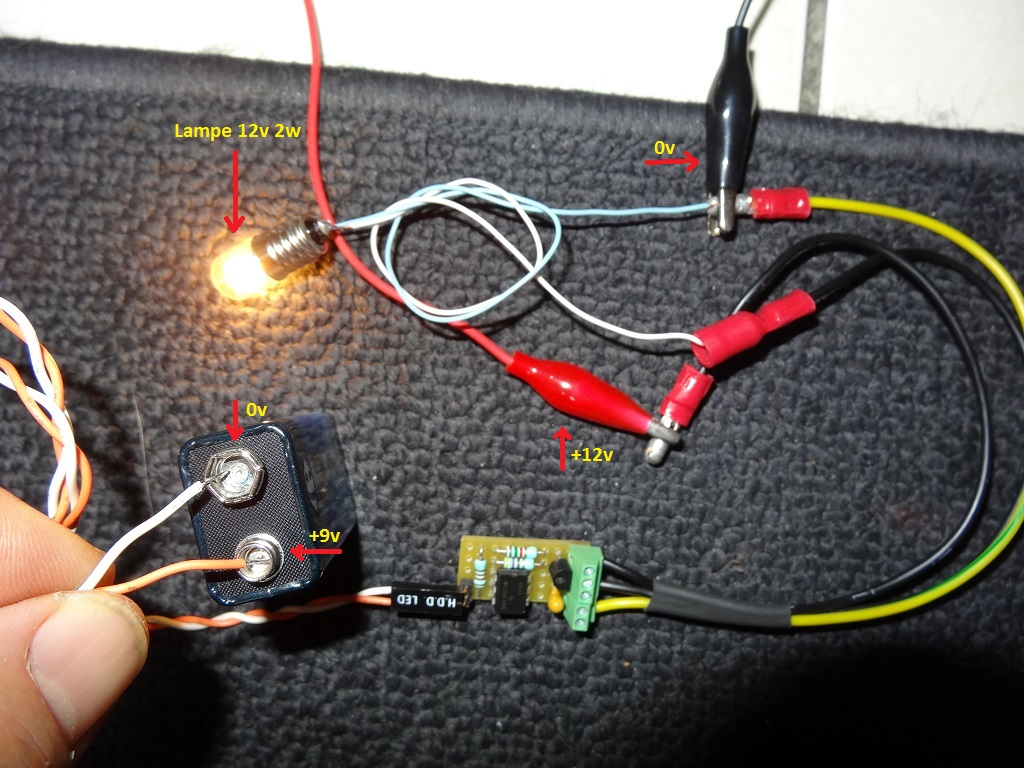

- Test interface (1-2)

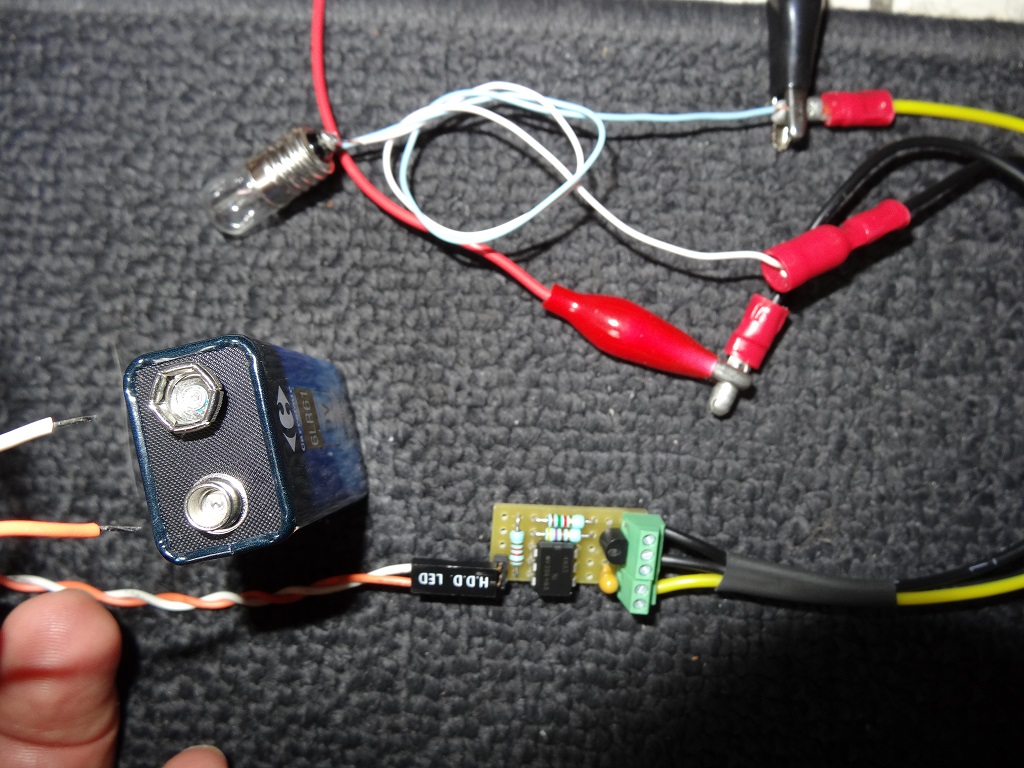

- Test interface (2-2)

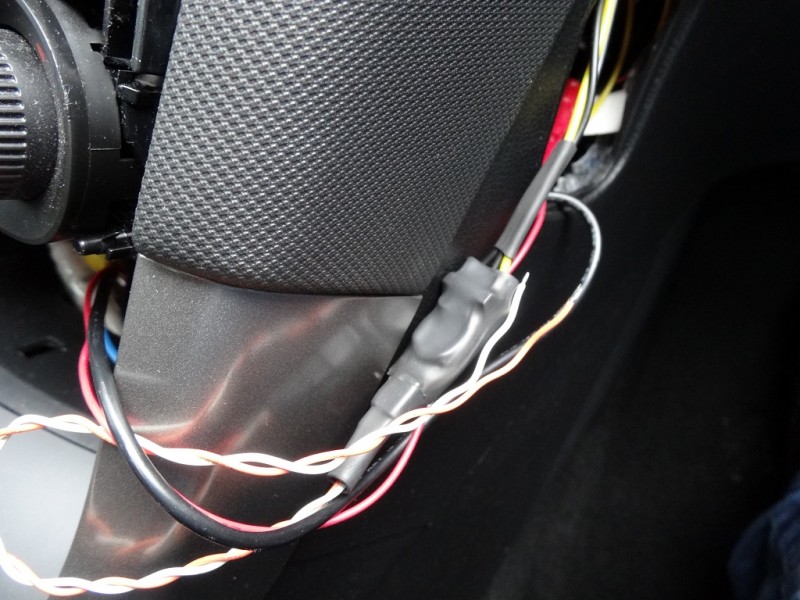

- Interface terminée et protégée
- DSC01776.JPG (118.19 Kio) Vu 7001 fois
Une fois le nouveau câble Alpine en main, les deux clips récupérés et poser sur les fils orange/blanc,
la prise blanche terminée, le montage pourra se connecter directement sur le W910R et allumer la caméra.
Voilà, l'interface est terminée tout en étant fonctionnelle, une fois protégée et glissée derrière le W910R, il ne reste plus qu'à l'utiliser.
La prochaine fois, ne faite pas comme ce malade de Bricoman, achetez directement la bonne caméra !
Meilleures salutations
