Radar de recul ORIGINE

[Clems13]

Génial!!
Tu t'attaques aux retros rabattable maintenant?

[jmgb13]

Est-ce que quelqu'un parmis vous est en mesure de me fournir une vue éclatée des pieces pour la pose des radars sur le pare choc ?
Avec si possible la référence des pieces (support de radar avant et arrière)...

Dans l'attente de vous lire

[forest]

Voilà pour l'arrière :


C'est bien ça que tu voulais ?

[jmgb13]

Merci Forest.

C'est nickel, il me manque juste la vue sur les différents éléments qui constituent un radar (radar, support, etc)...

Super sympa de ta part !

[forest]

le radar, c'est un support rond qui rentre dans le trou, et le radar, un genre de L qui vient dedans...
You're welcome !

[jmgb13]

oui, et il existe un éclaté qui donne la référence de la partie plastique qui rentre dans le trou du pare choc et dans lequel s'emboite le corps du radar...

[forest]

oui


[bigmarco]

salut

quel section (diametre)je doit prendre pour les cables du faisceau qui par vers l'avant ?? svp
et combien de fils ?? svp

(si j'ai bien compris 6 fils ! )
2 pour l'alim
4 pour les info des capteur

[jmgb13]

Bonjour à tous,

je suis passé chez Peugeot pour voir le prix des supports de radar, réf 7414VN : 52 euros les 04 supports

Y aurait-il parmis vous une personne qui puisse avoir une bonne remise sur ce type de pièce ????

Dans l'attente de vous lire

[Ricos6]

Salut,

quelle référence du boitier radar de recul as-tu utilisé ?
Tu es sur un pare choc sport ou classique ?

merci d'avance !

[jmgb13]

Bonjour,

je suis actuellement sur un pare choc classique...

@+

[Ricos6]

Ok, merci.

As-tu fais télécoder le boitier chez Peugeot ?
Je n'arrive pas à le télécoder via mon PPS2000, j'active bien les options dans l'autoradio et l'afficheur multifonction mais mise à part un télécodage automatique qui nécessite un code technicien je ne vois pas comment faire...
J'ai aussi un défaut de cohérence de capteurs, va falloir que je cherche... Ce qui est curieux c'est que j'ai le bip autoradio que se met en route et l'afficheur central qui m'affiche la voiture, mais ça ne dure que 2 secondes...

@+

[forest]

as-tu bien télécodé le radar avant et arrière dans tous les endroits possible ?
car je crois me souvenir qu'il n'y a pas que l'autoradio et l'afficheur...
Du moins, c'est ce que j'ai vu en naviguant une fois...

[Ricos6]

J'ai activé le boitier dans le BSI, dans l'autoradio et sur l'afficheur.
A priori pas de VIN à intégrer dans le boitier. J'ai regardé partout.
Le boitier est bien reconnu car je peux faire tout un tas de modifications et tests.
J'ai d'ailleurs testé un peu plus longuement et je pense que j'ai un problème avec les capteurs, toujours en défaut de cohérence. Capteurs d'occasion trouvés sur leboncoin, c'est peut être aussi ça mais que les 4 capteurs se mettent en défaut ça m'interpelle quand même...
Dès que j’efface les défauts, le boitier se met bien en attente, je passe la marche arrière, ça bippe, affichage du véhicule sur l'écran et hop tout s'arrête.
Peut-être un apprentissage à faire mais je ne trouve pas où.

Pas grand chose sur Internet à ce sujet...

[forest]

ah ben rien à redire alors...
ya un apprentissage sur les feux, mais sur les détecteur d'obstacle, je n'ai jamais lancé ni regardé...

[Clems13]

Es tu sur du branchement des capteurs? Il existe plusieurs modeles. Certains ont les brochent communes en 1 et 3, d'autres c'est en 1 et 2.

[Ricos6]

Après vérification des capteurs, il semblerait qu'ils proviennent d'une 407.
Je me suis pris la tête avec le vendeur qui me dit que ce sont les mêmes pour 308 et 407.
Mais après vérification ce ne sont vraiment pas les mêmes. Il faudrait que j'en achète au moins 1 avec la bonne référence pour tester.

En tout cas si ça fonctionne, je ferai un beau tuto pour le forum.

[forest]

Ah pas cool cette mauvaise réf...
Ça semble sur une meilleure route déjà...

[Ricos6]

Salut à tous !

Est-ce que quelqu'un aurait la possibilité de me poster le schema de câblage d'un faisceau AAS de 407 ?

Merci.

++

[Clems13]

salut,

je regarde ca. Tu as l'opr (ou l'année/mois au moins) de la 407?

[Ricos6]

Malheureusement non. On m'a vendu le faisceau et les capteurs comme appartenant à une 308 mais ils appartennaient à une 407...

[Clems13]

J'ai pas mon pc portable avec moi... Je vais le récupérer dans l'apres midi et je te donne ca aussitôt.

J'ai bloqué des radars avec faisceau. J'attends que la personne me donne des coordonnées paypal et c'est bon!

[Ricos6]

Merci !

Ma 308 est précâblée AAS et j'arrive à me faire avoir sur ce maudit faisceau de pare-choc...

[Clems13]

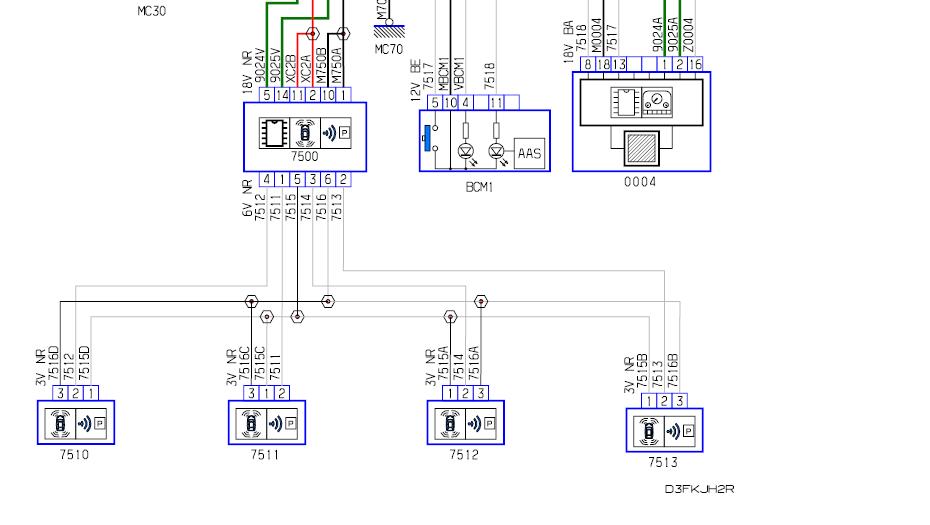

Voila, il y a (au moins) 2 montages:


Il faut que tu vois si le branchement est bon entre le faisceau de pare choc et la voiture.

[Ricos6]

Merciiiiiii !

Effectivement il y a quelques inversions entre le schema 308 et celui de 407 !

Je vais modifier le faisceau et faire les tests !

++

[Clems13]

J'ai reçu mes capteurs hier!
Après montage, rien ne fonctionnait... Tous les capteurs étaient en court circuit au plus...
Après des heures de test des capteurs, du faisceaux avec le multimètre, il se trouve que le boitier acheté sur le bon coin est mort:

J'ai tenté le nettoyage avec brosse a dent et bombe anti humidité, rien ne fait... C'est oxydé des deux cotés...

Je recherche donc un boitier apascherdutout!!!

[forest]

ouah c't loose !!!!!
J'espere que tu vas en retrouver un pas trop cher...
LEs casses ne donnent rien chez toi ?

[Clems13]

J'ai deja fait le tour quand je cherchais les capteurs. Les rares peugeot /citroen d'apres 2006 n'ont pas les radars...

[Ricos6]

Arf pas de chance, moi j'ai réussi à récupérer le bon faisceau et les bons capteurs et tout est OK maintenant.
Heureusement car sinon il aurait fallu que je me batte avec un ohm mètre pour tester les chaque fil et les reconnecter...
Encore merci pour ton aide !

A mon avis ton boitier a pris la flotte !

@+

[jmgb13]

Bonjour à tous,

bon alors, ou en êtes vous dans vos montages ???

Je viens de terminer la mise en peinture et vernis des 4 supports de radar. Demain s'il fait soleil je tombe le pare choc pour faire les 4 trous.
Cependant j'ai une question quand au positionnement des capteurs:
doivent-ils être positionnés comme sur le schéma ci-dessous

Radars 308.JPG (9.91 Kio) Vu 12879 fois

Qui est en mesure d'éclairer ma lanterne ?
Si l'un de vous à une photo ou peut me faire une photo d'un perçage d'origine avec l'emplacement de ses détrompeurs, je suis preneur.

Dans l'attente de vous lire

[Clems13]

Salut,

Mon montage est fonctionnel!

Pour les capteurs, tu dois avoir à l’intérieur du pare choc l'emplacement de dessiné. Tu n'as plus qu'a percer avec une fraise à étage et finir à la lime.

[Ricos6]

Pour ma part le système fonctionne mais n'est pas complètement en place car je dois faire repeindre le pare-choc sport que j'ai acheté avant de pouvoir tout fixer.

[jmgb13]

Bonsoir,

ca y est, c'est percé et c'est monté

Demain matin, remontage à sa place ...

[forest]

Beau boulot !

[mfrenard]

Hello j'aimerais aussi installer des radars de reculs d'origine j'ai vue que j'avait dejas un faisceau a l'arriere gauche de ma voiture avec marquer (detec. obstcl.) et qui a l'air de passer dans le passe cable sous la voiture pour arriver au parechoc et qui a l'air de ce brancher sur le feu arriere gauche et repart a l'avant. J'aimerais savoir si il y a moyen de faire quelque chose avec ce faisceau, je mettrais une photo demain dans l'attente de vos reponse ^^
