Audio Alpine 308 e-HDI RT6

[zephyrin]

Si tu achètes les prise fakra avec le pin fait attention de prendre les bonnes. Moi j'en ai eu ou les prise blanche et noir n'aller pas dedans.
Sinon tu peux aussi acheter les pins seules et refaire ton câblage .
Moi j'ai commandé le sub et le cable pour l'alimentation.

[zephyrin]

Chez sebsatos. Je fais livrer em France chez Un collegue. Le hors taxe ne vaut pas le cout car on doit ajouter les frais de ports et la tva. L ampli et les connecteur
je l ai ris sur ebay.
Je vais pouvoir mettre le caisson sous le siege passager avant une fois le tiroir enlever.

[Bricoman]

Si tu achètes les prise fakra avec le pin fait attention de prendre les bonnes. Moi j'en ai eu ou les prise blanche et noir n'aller pas dedans.
Sinon tu peux aussi acheter les pins seules et refaire ton câblage .
Moi j'ai commandé le sub et le cable pour l'alimentation.

Bonjour à tous,

J'ai vu sur une photo l'adaptateur qui serait bien en théorie, mais quelle référence sur quel site ?
Il est complet avec la prise AUX qui parait câblée, le top si c'est vrai.

fakra arkamys.jpg (15.65 Kio) Vu 22394 fois

Sinon, "Phonocar" distribue le câble auxiliaire complet, tout l'auxiliaire fonctionne.


Meilleures salutations

[zephyrin]

Christo merci pour la proposition car en fait je ne sais pas trop comment je vais faire pour faire passer l'alimentation de la batterie vers l'intérieur.
Il y a deux tuto sur le forum 307. Une solution est de passer par grille vers l'essuie glace il y a un passage pour l'alarme qui ressortirait du coté de la boite à fusible, seule bémol il faut siliconer pour éviter que l'eau arrive au BSI.
Autre solution passer vers la jantes mais le cable passe sous la voiture bof bof ...

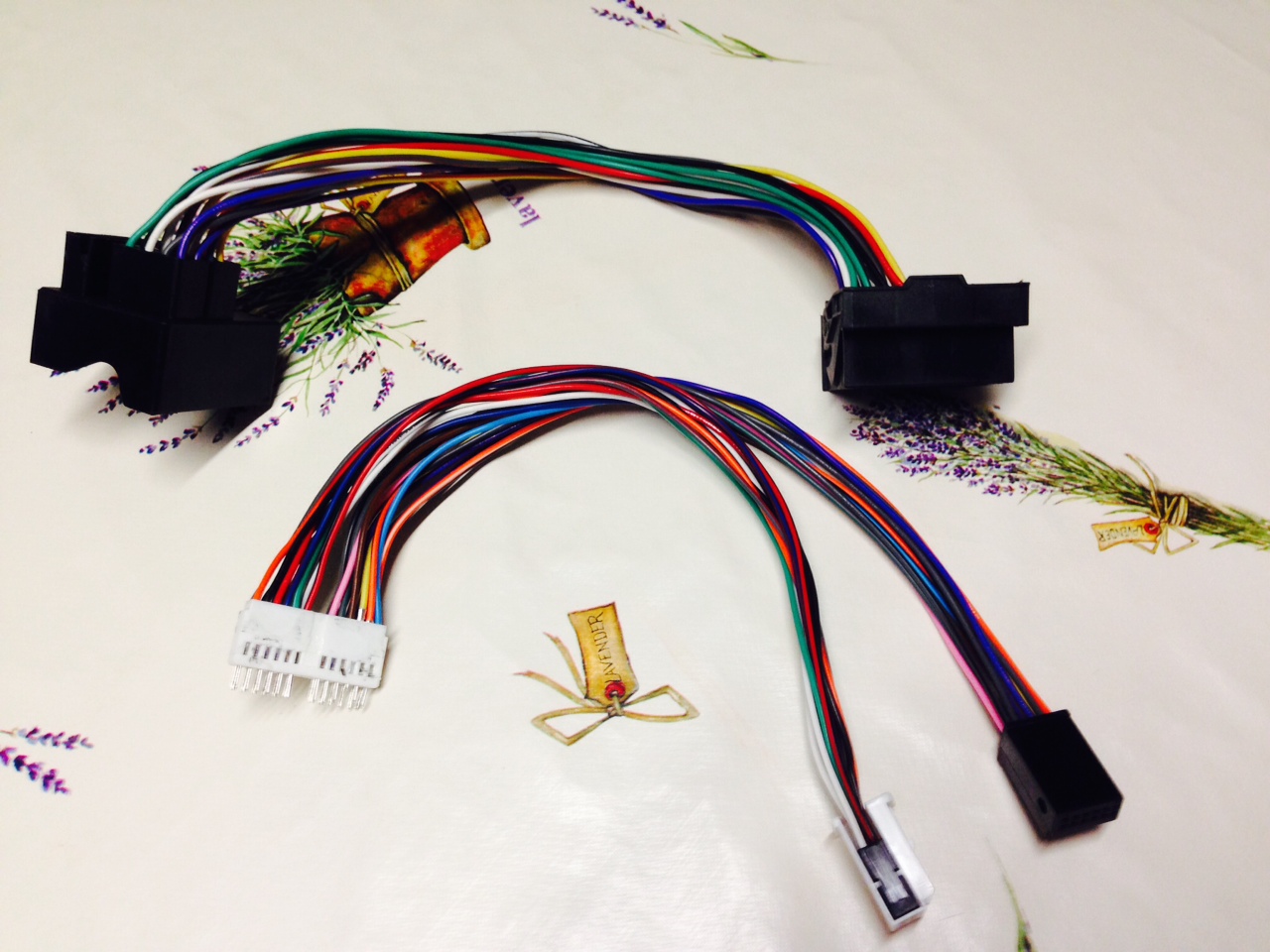

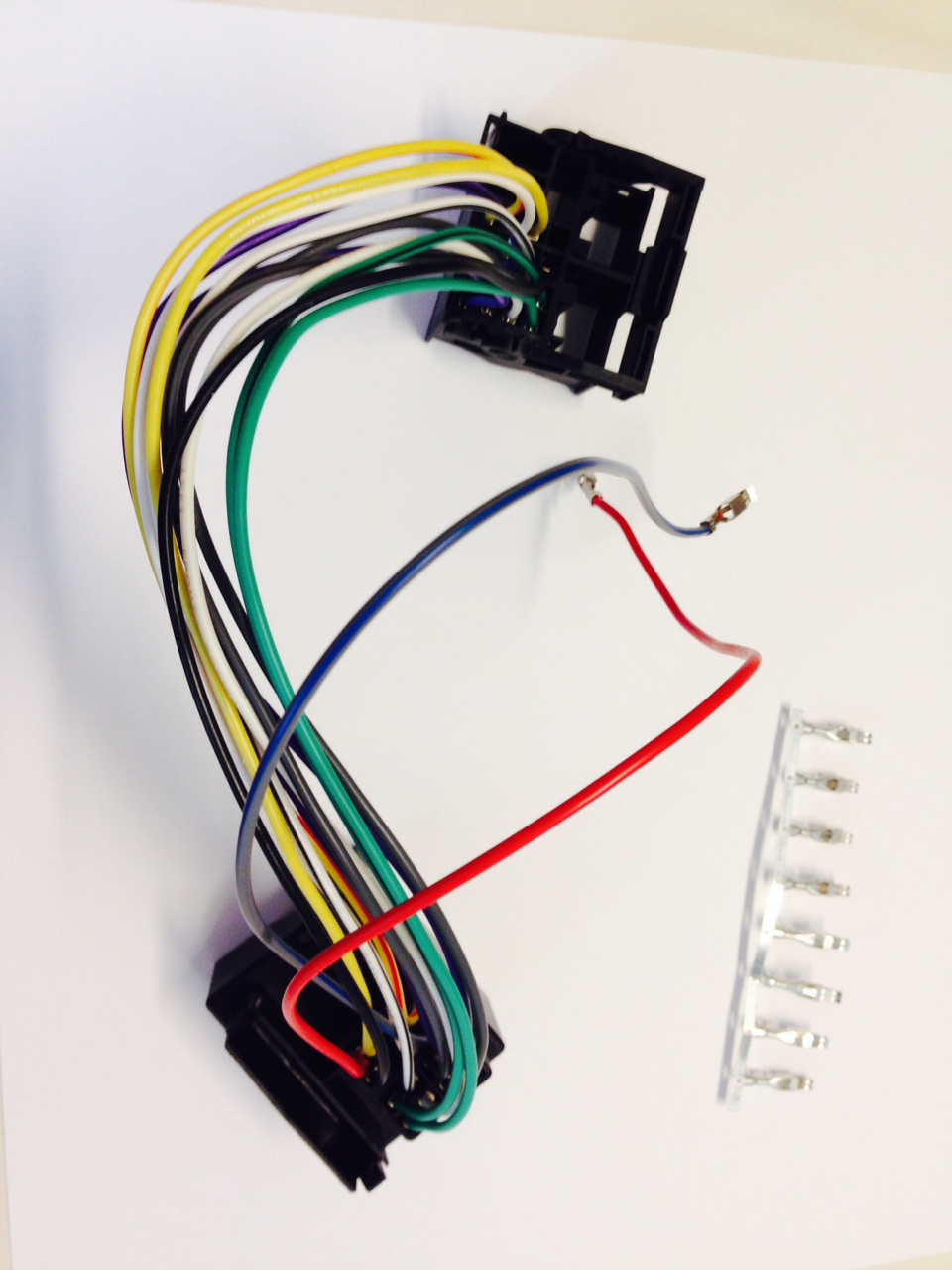

J'ai reçut mon prolongateur fakra. Laprtie Aux que je ne souhaite pas garder ma poser quelque problème, car elle était difficile a enlever coté blanc sur la photo de bricoman.
Par contre tu devrait avoir un verrou noir et un autre blanc au lieu des deux noirs Bricoman !
La prise fakra que tu montres ressemble à un kit parrot. Le problème c'est que tu as deux prises isos qui n'ont pas que les HP je crois que tu as 12 ou 13 fils de connectés !
Pour la qualité du câblage je me suis pas trop posé la question est ce que la section à une importance pour 30 cm de cable ?

[forest]

Ah ben ya du montage dans l'air

Pour le montage de mon WIP COM 3D, et en farfouillant dans le poste, j'ai vu (semblant être spécifique au WC3D) qu'en le passant en mode ampli, les 8 fils de sortie n'étaient plus utilisés, mais seulement 4. Seulement les 4 plus qui partent du poste. Donc un cablage à modifier pour pouvoir désactiver l'ampli interne et faire un montage propre.

Donc sinon, pour les prises 'blanche' et 'noire' des accessoire, je confirme qu'en achetant sur internet les pin + prises + fer à souder, on arrive en quelques heures à faire du travail propre, et de la longueur qu'on veut, même si on commence à en trouver sur le net, mais attention aux longueurs.

Pour ceux qui se posent des questions pour le caisson sous le siège, mon iBUS passe très bien : il faut en revanche enlever la protection plastique du câble Airbag (2 plastiques) et les fils peuvent être arrangés ensuite. Reste juste qu'il dépasse un peu derrière (plutôt que devant, je prefère garder ma place )

Du coup, mon Brico, je pense qu'un bon montage maison avec les bonne longueur des fils sera au poil.

[zephyrin]

Il y a la même chose pour le RT6
Mais dans ce cas on aurait seulement les HP avant et pas ceux de l'arrière ce qui est assez curieux!
Sur le RT6 il y a aussi une option ampli numérique et une autre ampli analogique

Peut être que les 4 fils sont pour l'ampli numérique !

[forest]

la double partie vidéo, je la découvre...

[zephyrin]

Elles ne marchent pas sur tous les RT6. La puce qui décode la vidéo ne serait pas présente sur tous les RT6 ...

[forest]

ça serait pour la caméra de recul alors...

on va arrêter le hors-topic, même si ça serait interessant de savoir le fin mot de l'histoire

[Bricoman]

Bonjour à tous,

Eh oui forest, la pose du petit amplificateur pose problème, pour l'instant j'essaie de réfléchir à la question.
Ce RT6, il pose pas mal de question au niveau de la déclaration de l'amplificateur rapporté, personne n'apporte de réelles réponses ?
Pas facile de savoir la finalité des sorties HP du RT6 une fois l'amplificateur interne désactivé ?
Tu sais par rapport au WC3D, mais le RT6, c'est la même chose ?
J'ai perdu tes liens au sujet des prises Fakra et auxiliaires que l'on peut acheter nues avec les pinoches.
Ils sont sur un "topic", mais pas moyen de les retrouver ?
J'ai un nouveau véhicule, c'est pour cela que je m'intéresse au RT6.

zephyrin, pas facile de trouver les bonnes prises, en magasin il n'y a rien de complet pour comparer, il faut passer par le net et ses surprises.

Meilleures salutations

[zephyrin]

Les prises iso je les ai prises ici

http://www.ebay.com/itm/250732892663?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649
et ici
http://www.ebay.com/itm/280594885809?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2648

Je ne l'ai pas encore reçut difficile de dire si la qualité va ou pas...

Le prolongateur most quadlock
le premier je l'ai pris ici il est installé avec mon RT6
http://www.ebay.com/itm/390807628416?ssPageName=STRK:MEWNX:IT&_trksid=p3984.m1497.l2649

Le vendeur a des prises seules avec les pins mais ne vont sur les peugeots
le câble semble plus fin il correspond au fils bleu

le deuxième le vendeur n'en a plus par contre il vend les pin du most quadlock moins cher que le premier
ici

http://www.ebay.com/itm/10-x-MQS-Kontakte-mannlich-male-Fakra-Quadlock-Pins-Buchse-Stecker-Adapter-Set-/201040656617?pt=Kabel_Stecker&hash=item2ecef4f8e9

Bricoman garde tes prises quadlock et enlève les pin c'est très facile ar il n'y a qu'une encoche qui bloque. Tu achètes les pins seules pour refaire ton cables

[zephyrin]

Concernant le mode ampli, je suis septique sur le fait que deux HP sur 4 soient disponibles. Je pense que c'est la config HifiCan avec un ampli numérique qui donne cette option.
Car il me semble que l'ampli denon gère plus de 4 ou 5 sortie. Et cette option n'est sans doute possible que sur des véhicule en CAN2010... Et dans ce cas sans doute que le RT6 communique directement ave l'ampli denon pour gérer les autres HP !.
Je vois mal le mode hifi ampli analogique supprimer les deux HP arrières !

Edit

ici de la doc sur le RT6 qui confirme que l'option hifi Denon pilote 8 HP voir la page 33 du document
http://citrotemp.cricou.net/RT6/presentationRT6.pdf

Donc les 2 HP c'est si on a l'option HIFI Denon et pas le classique ampli analogique ---

[Bricoman]

Bonjour à tous,

Le montage complet en Fakra et Auxiliaire de 30 cm est parfait, il ne faut que couper les HP pour l'entrée/sortie du KTP-445U.
L'alimentation sera dédoublée pour l'alimentation de l'amplificateur, simple à faire avec l'adaptateur KCE-445.
Un faisceau sur mesure qui simplifiera le câblage, surtout au niveau des auxiliaires.
Je vais acheter cet adaptateur qui me convient sur le papier, les prises AUX toutes câblées sont indispensables.
Celles aussi pour les HP et l'alimentation, de quoi avoir le "remote on", du +12vdc après contact, etc.
http://www.ebay.com/itm/390807628416?ss ... 1497.l2649


Meilleures salutations

[zephyrin]

les prises AUX toutes câblées sont indispensables.

A mon avis tu n'as pas besoin de cette partie ce n'est qu'une prolongation inutile
A l'arrière du RT6 tu vas enlever les deux prises 12 voix appeler CB(noir) et CC(blanche) et sans doute que la blanche si tu n'as pas le chargeur CD comme moi.
tu vas branché ton adaptateur derriere le RT6 et ores prises blanche et noir du faisceau d'origine vont revenir ce bancher derriere le RT6 sur la prise most Quadlock .

[Bricoman]

Bonjour à tous,

Donc, le RT6 sans le chargeur CD n'a que la petite prise AUX blanche sur la prise Fakra ?
Il faut juste la sortir du faisceau d'origine et la rebrancher sur la prise Fakra derrière le RT6.
Ce qui simplifie bien le câblage, moins de fils à modifier.

Meilleures salutations

[zephyrin]

Oui tu n'auras que la prise blanche et sur les 12 fils seulement 3 (2 pour le micro et un pour l'écran) voirs 5 si tu as l'entrée audio aux.
et ça ce branche directement derriere le RT6 après la avoir branché la prise most quadlock.
sur mon futur adaptateur j'ai supprimé ce prolongateur cela fait 24 fils de moins ...
Sur les 16 restant je n'en garde que 14 car deux ne sont pas utilisé par le RT6 ce qui fait encore moins de cables et moins de risque de faux contactes !
Des que je reçoit les prise iso je mettrais des photos du montage avec la repique de la masse et du remote.


La seule raison qui te forcerait à garder le prolongateur serait que le cable de la prise blanche soit trop court ou trop proche de la prise most ...

[forest]

voilà le site où j'ai acheté tout ce qu'il faut pour faire mes montages : extremeaudio.de
Après effectivement, tu n'auras à câble que ce qui est réellement utilisé (et allègera la massage de fils derrières l'autoradio ( mois c'est plein !)

[Bricoman]

Bonjour à tous,

Merci à vous tous pour cette aide précieuse, maintenant il va falloir se mettre au boulot, d'abord commander l'adaptateur.

Meilleures salutations

[forest]

Je pourrais te refiler ce que j'avais acheter, j'avais fait tout moi-même : fantasme et les aux aussi...

[Bricoman]

Bonjour à tous,

Pourquoi pas forest, c'est très généreux de ta part, j'essaierai de poser tout çà pendant les vacances à tête reposée.
La semaine, j'ai pas le temps de part la fatigue du "taf" ! Le week-end est plein d'espoir, mais souvent c'est la même chose.
Surtout que le désir de sortir prendre l'air en promenade prend le dessus, indispensable d'allez découvrir des lieux, partager des moments agréables.
Mais j'ai besoin de câbler ce petit amplificateur qui va booster l'audio du RT6, vraiment désagréable.

Meilleures salutations

[zephyrin]

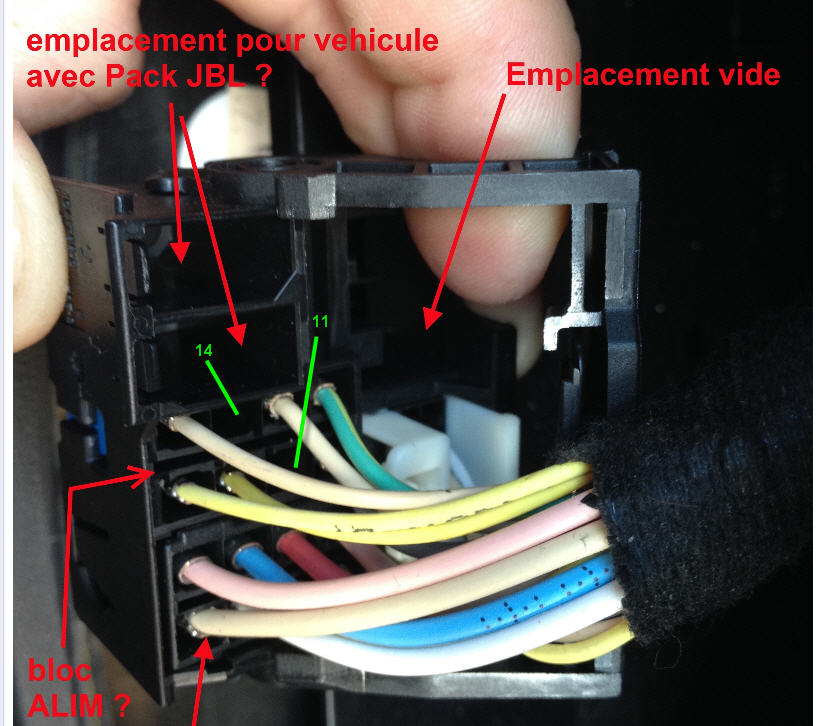

Bricoman si ta prise derriere le RT6 ressemble à celle ci, le connecteur 12 Voix (prise blanche) risque d'être un peu cours.
Je crois donc tu auras finalement peut être besoin du prologateur...

J'ai pris la photo sur un autre forum la légende en rouge n'est pas de moi ...

[Bricoman]

Bonjour à tous,

Un adaptateur assez proche du besoin se trouve chez "adaptateur shop", de la prise Fakra câblée en AUX.
L'alimentation repart direct au RT6 + une pour alimenter autre chose, une entrée /sortie HP.
Si c'est bien comme çà, le câblage parait conforme pour le KCE-445, il va bien aider à brancher le KTP-445U.
Il manque juste l'adaptateur d'entrée HP de l'amplificateur qui n'existe pas !!! , Il sera modifié en conséquence.
C'est commandé, à voir à réception si le matériel est bien comme voulu ?


Le schéma de principe est le suivant, pas de HPF pour amplifier toute la plage de fréquences disponibles, entrée HP "haute", 4 HP.
Peut-être du 2 HP en mode "Bridge" pour taper du 2x90w RMS ? Un peu trop pour la 308 à mon humble avis.
Ce qui veut dire que les HP arrières n'auront qu'une puissance limitée, ou alors rapporter un deuxièmes KTP-445U bridgé.
Dans ce dernier cas, il faudra passer obligatoirement par une alimentation autre, celle d'origine du faisceau sera trop faible.
Le caisson SWE-1200 ne sera pas utilisé par manque de place sous les sièges AV, les SPR-60C feront le travail des basses/médiums.

L'adaptateur Alpine KCE-445 n'a pas la bonne prise ALIM/HP OUT pour le KTP-445U, encore une anomalie à deviner ?
Résultat, modifier le faisceau livré avec l'amplificateur de manière à pouvoir le réutiliser par la suite.
Il faudrait vérifier sur un KTP-445A la véracité de cette prise Européenne pour ceux qui ont cet amplificateur.

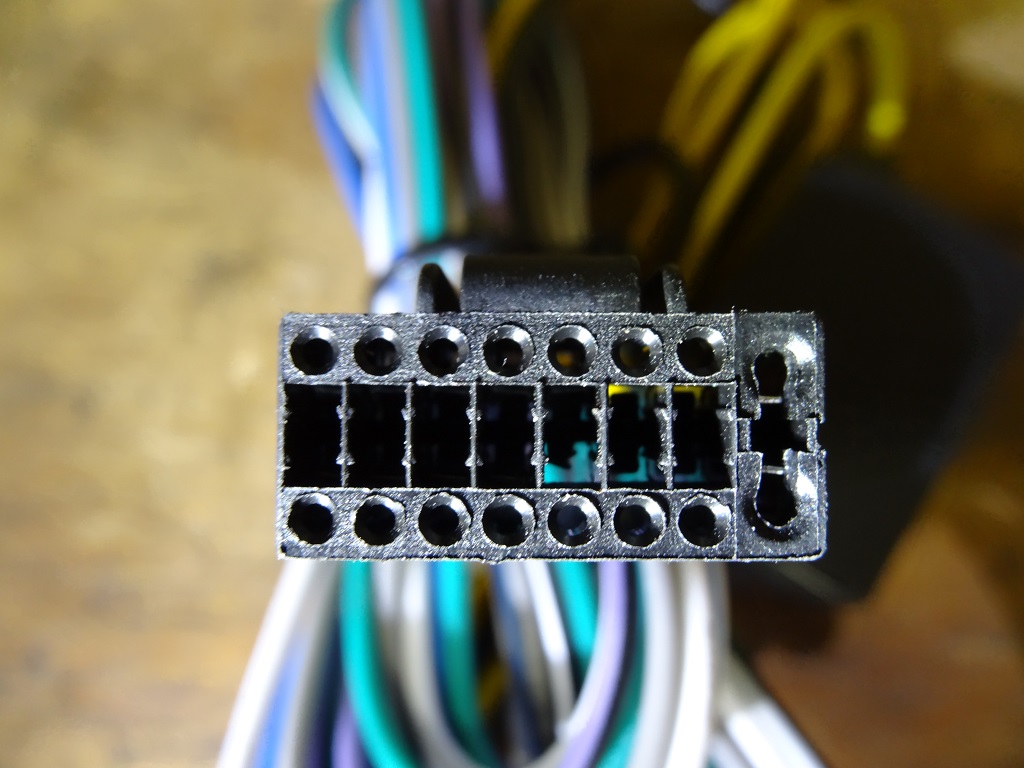

Prise KTP-445U

Prise KCE-445 (KTP-445A)

Meilleures salutations

[zephyrin]

Pour le remote il me semble que tu n'en auras pas besoin si tu utilises les entrées HP "Haute" ...

[Bricoman]

Pour le remote il me semble que tu n'en auras pas besoin si tu utilises les entrées HP "Haute" ...

Bonjour à tous,

Exact, détection automatique de la présence du signal d'entrée en mode "Hight".

Meilleures salutations

[jose308]

Si le remote est toujours nécessaire

[zephyrin]

Il faut alors prendre le + 12 qui alimente l' écrans qui est la broche 9 sur le connecteur 16 voix coté RT6.
J'ai reçut ce matin les prises iso 8 voix je vais pouvoir poursuivre mon adaptateur et je posterais des photos.

Pour rappel j'ai un RT6 en seconde monte sur une 307 sw . J'ai déja un adaptateur fakra je vais sans doute le remplacer par celui que je suis en train de faire histoire de pas multiplier les raccords dans le vide poche.
Pour les HP j'ai le kit éclaté Focal IFP207 é l'avant des HP 2 voix Focal ISC130 à l’arrière.
L'idée et d'ajouter le un ampli alpine vor deux ampli alpine (ça me tente bien aussi) + un sub focal ibus 2.0

[jose308]

Je sui pas sur que le plus de l'ecran soit bon tu risque le ploc a chaque mis en route de ton poste et les hp n'aime pas ça car le ploc ce fait vers l'extérieur du hp

[zephyrin]

Je sui pas sur que le plus de l'ecran soit bon tu risque le ploc a chaque mis en route de ton poste et les hp n'aime pas ça car le ploc ce fait vers l'extérieur du hp

Sur le RT6 il y a pas de sortie remote ou antene.
J'ai lu le poste d'une personne sur un forum pour 207 qui explique qu'il a utilisé le 12 de l'écran pour le remote.
L'écran est allumé que si le RT6 est allumé , je ne vois pas ce qui ferait que cela génère un ploque, le remote de l'ampli est normalement fait pour cela non ?
L'alimentation propre de l'ampli ne sera pas pris sur cette sortie mais bien sur la batterie dans mon cas ...

[jose308]

Sur le rt6 la prise 11 est une sortie ampli ou antenne

[zephyrin]

Sur le rt6 la prise 11 est une sortie ampli ou antenne

Non cela n'existe plus sur le RT6 c'était sur le RT3 RT4 et RT5.

http://www.planete-citroen.com/forum/showthread.php?t=168018

[bories81]

Je lis votre post en diagonale mais ça a pas l'air simple vos histoires d'autoradios, courage !!

[zephyrin]

Tu as quoi comme autoradio Christo ?
En fait c'est pas vraiment compliqué, il y a juste 8 câbles pour les HP à repiquer si on reste en sortie amplifiée.

[jose308]

Alors pous expliquer ce que correspond la prise 11 tu va l'avoir au cul de ton poste cette vu est celle de ton faiseau la prise 11 viendra a exister quand tu aurra ton iso fakra qui est un gos fil blanc je l'ai fait sur celle a xavier et au top

[zephyrin]

Alors pous expliquer ce que correspond la prise 11 tu va l'avoir au cul de ton poste cette vu est celle de ton faiseau la prise 11 viendra a exister quand tu aurra ton iso fakra qui est un gos fil blanc je l'ai fait sur celle a xavier et au top

Est ce que tu l'as branché sur un RT6 ?

Sur mon iso Fakra je supprime la prise 11 et 14 car il n y a rien à brancher dessus et c'est déja le cas sur le faisceau d'origine peugeot

Va voir ce lieu ou des gars de PSA explique que cela n'existe plus

http://www.planete-citroen.com/forum/showthread.php?t=168018

[jose308]

Deja le mec pour brancher un hilo il n'a plus besoin de ce prendre la tete pour le remote car il transforme ces sortie haut niveau en bas niveau et en plus il peut permettre de créer un remote pour un ampli
