SWE-1200 (Alpine) Fonctionnel !!!

[Bricoman]

Bonjour à tous,

De nombreux caissons de basses existent sur le marché, notre ami Alpine a un modèle avec l'amplificateur séparé.
Aisément facile à poser sous le siège conducteur et l'amplificateur sous le siège passager ou autre.
Les entrées de l'amplificateur déporté possèdent la prise RCA recherchée pour un câblage de qualité.
http://www.alpine-europe.com/p/Products ... 5/swe-1200
Bon, le caisson additionnel des basses est commandé pour un montage en priorité sur la 308, ce qui amènera un plus pour l'instant.
L'amplificateur devrait suivre prochainement, il est nécessaire à l'obtention du résultat désiré.
Les haut-parleurs seront posés plus tard, il y a du boulot à prévoir dans la portière en toute connaissance de cause.
Le coût s'élève à 249.00€, le tarif en vigueur actuel.

SWE-1200


Câblage du SWE61200

Repères du câblage du SWE-1200

Repères du câblage.PNG (20.67 Kio) Vu 12566 fois

Meilleures salutations

[Guillaume45]

Encore un beau projet !!!

[Bricoman]

Bonjour à tous,

Oui, surtout qu'il est simple à poser et possède la connectique qui va bien.
L'occasion de pouvoir activer la sortie "subwoofer" sur le W910R et apprendre un peu les réglages à faire.

Meilleures salutations

[Bricoman]

Bonjour à tous,

Le subwoofer devrait arriver ce vendredi, impatient de voir l'encombrement pour étudier la pose.
Christo a bien répondu à LittleVince, il connait le matériel audio de part son expérience.

Il est bien arrivé comme prévu ce jour, l'amplificateur est de taille réduite, de quoi le fixer correctement en étant caché.
Il sera peut-être derrière l'un des deux caches sous le volant si possible avec le KTP-445U qui va arriver bientôt, une bonne cachette.
Ils iront ensembles de part leur taille réduite pour une puissance suffisante sans se prendre la tête au montage.

Boîte de face

Boîte de dos

Câblage fourni

L'ensemble dans la boîte

Le "set" du "package" SWE-1200

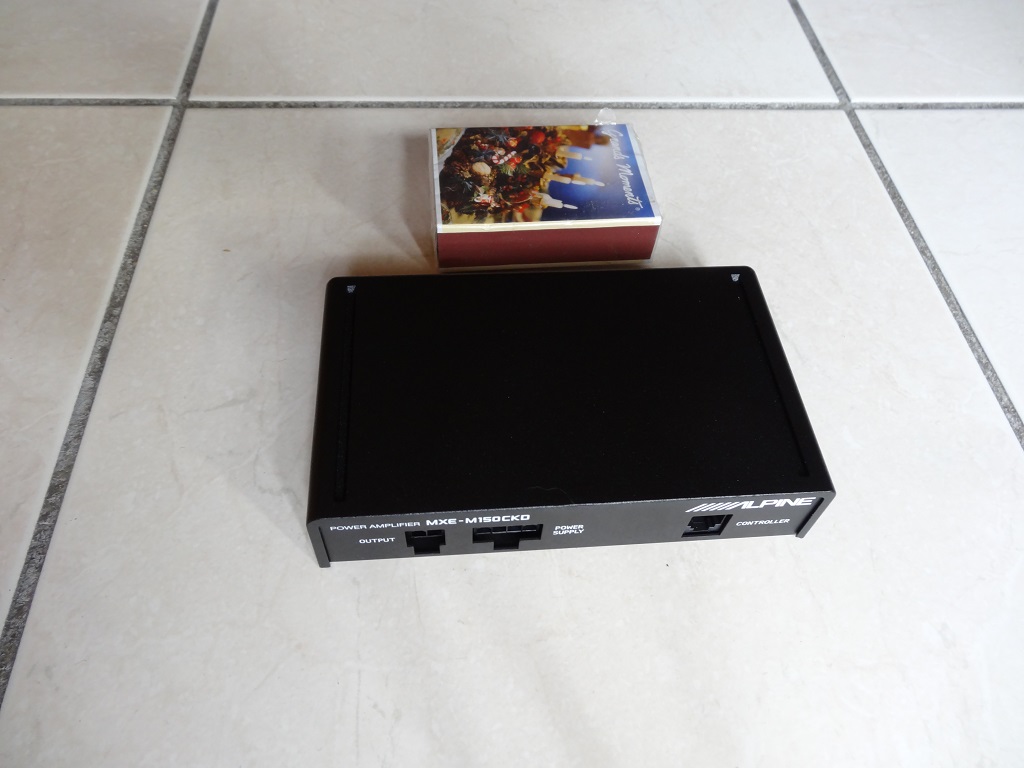

Taille de l'amplificateur

Meilleures salutations

[Bricoman]

Bonjour à tous,

Normalement, cela devrait le faire Christian !
Le câblage est simple, j'espère pouvoir le poser bientôt.

Meilleures salutations

[titou]

J'ai hate de voir les photos et d'entendre le resultat

[titou]

je lui ferais concurrence avec ma sirène

[Bricoman]

Bonjour à tous,

Après réflexion, la pose du subwoofer va se faire dans de bonne condition, il faut faire une platine support pour ce dernier.
Elle ira après découpe à la forme du boîtier et des pattes de fixation sous le siège conducteur, maintenu par les 2 vis existantes du cache prise d'origine.
L'arrière du support sera juste posé sur le montant disponible, le tout sera bien rigide, sans risque de bouger en utilisant une tôle de 1 mm d'épaisseur.
Je pense poser une cale intermédiaire en caoutchouc entre le support et le subwoofer pour amortir les chocs du roulage.
La plaque devrait être livrée la semaine prochaine par un commercial de connaissance pour faire le travail, il faut toujours attendre.
L'amplificateur sera certainement posé par ses fixations un peu surélevées pour le refroidissement derrière l'un des caches sous le volant.
Des photos une fois le tout posé pour admirer le travail et pour ceux qui voudraient investir sur ce matériel.

Le gabarit de fixation réel, les oreilles ne sont pas nécessaire car des trous taraudés au nombre de quatre existent sous le "subwoofer".
Il faut partir sur une petite tôle de 1 mm d'épaisseur de 290 mm x 290 mm sans les oreilles de fixation, sinon 335 mm avec,
puis faire les deux trous supérieur de fixation et les deux autre pour fixer le SWE-1200.
Le petit câble sous le siège conducteur ne gêne pas pour avancer ou reculer le siège.
Il faudra aussi ramener la rallonge vers les deux caches AV en passant sous la moquette, pour un montage discret invisible de l'extérieur.

Gabarit de montage du SWE-1200

Meilleures salutations

[Bricoman]

Bonjour à tous,

Si tout va bien, le woofer sera posé la semaine prochaine à la réception du morceau de tôle, un début.
Dimanche, le câble rallonge sera posé et la pose de l'amplificateur sera à l'étude dans un premier temps.

La plaque de fixation du Subwoofer double bobine est enfin tracée et percée, la fixation sous le siège conducteur est OK après test.
Reste à la peindre en noir pour l'accorder au matériel pour une discrétion plus accentuée.
Le câblage passera directement à travers la console centrale pour se connecter directement à l'amplificateur, pas besoin de la rallonge.

Meilleures salutations

[titou]

Viteeeee j'ai hate

[Bricoman]

Bonjour à tous,

La plaque est peinte en noir mat, percée, le subwoofer est vissé dessus, le câblage est posé dessous à l'aide de 2 petits supports
de manière à se retrouver à la bonne place vers la console centrale.
Il est prêt à poser sous le siège conducteur, le restant de câble ira directement sous le siège passager en passant sous la console centrale
pour aller se brancher directement sur la prise de son amplificateur.

Meilleures salutations

[Bricoman]

Ah ça promet elle va dépoter grave cette install'

Bonjour à tous,

Merci Chisto, ce dimanche à venir, le subwoofer va chanter, je le sais déjà.
Au moins, les deux supports seront posés, j'attends avec impatience les 4x45w en fonctionnement aussi.

Meilleures salutations

[titou]

On va plus entendre ma sirène j'ai hate de voir et d'entendre le resultat

[Bricoman]

On va plus entendre ma sirène j'ai hate de voir et d'entendre le resultat

Bonjour à tous,

Et pourquoi pas coupler la sirène au montage, il devrait bien en sortir quelque chose ?

Meilleures salutations

[titou]

Excellent

[Bricoman]

Bonjour à tous,

Le caisson du subwoofer est posé sous le siège conducteur, verrouillé par les deux vis.
Le câblage ressort au niveau de la prise 12vdc pour la connexion finale.
Tout les fils sont déconnectables à ce niveau en cas de problèmes, facile d'accès.
Photos dans la semaine une fois alimenté et fonctionnel.

Meilleures salutations

[Bricoman]

Bonjour à tous,

Pas facile de tout faire, le "taf" m'occupe bien ces temps avec une table aspirante qu'il a fallut réduire de presque moitié.
Entre les manipulations au pont des modules, le démontage des boulons, la disqueuse, le chalumeau et le poste à souder, assez pour fatiguer son homme.
Enfin, le son va arriver dans la 308 ! Après, une alarme peut-être avec la carte qui va bien pour interdire le démarrage à distance, le "tracker GPS aussi.

Sur le mode "Audio Setup", Subwoofer sur "On".
Le niveau de sortie à régler suivant sa convenance.
Le réglage de "Phase" sur 0° ou 180°suivant la meilleures écoute.
Le réglage du "System", suivant que le son suit le volume ou non.
Le réglage du "Channel" suivant le type de HP, simple ou double bobine.

Activation de la sortie RCA "Subwoofer" W910R

Réglages de la sortie RCA "Subwoofer" W910R

Emplacements SWE-1200-KTP-445U.PNG (37.91 Kio) Vu 11992 fois

Meilleures salutations

[titou]

bon boulot

[vouvouye]

Brico avec ce matos et cette installation le son sera terrible!! Il est temps que tu commences à récolter le fruit d'un dur labeur!!

[Bricoman]

Bonjour à tous,

Merci à vous tous, enfin elles fonctionnent pour de bon, reste l'autre amplificateur auquel il manque la prise ISO HP.
Maintenant, il faut apprendre à utiliser correctement cet accessoire pour en profiter suivant ses goûts.

Meilleures salutations

[titou]

on veut entendre tout ça

[Yip]

Félicitations Brico !

Maintenant on veut entendre ça en direct (c'est pas qu'on te croit pas, hein ! ) c'est quand le prochain rasso ?

[titou]

le prochani rasso c'est l'an prochain, pas de dates encore fixé

regarde ici

[Bricoman]

Bonjour à tous,

Bien sûr qu'il faudra venir écouter le résultat de cette petite installation 100% Alpine au prochain "rasso".
Ce n'est pas du grand art, mais suffisant pour apprécier ses morceaux de MP3 tous les jours en allant au "taf",
certainement mieux à ce que propose Peugeot d'origine dans l'habitacle de la 308.
Les images sont quand même là pour montrer les évolutions qui se font suivant le temps disponible, pas trop vite.
Le meilleur viendra une fois les HP avant posés, là, oui, la différence sera évidente, après les amplificateurs.

Une condition pour notre ami titou, je n'ai toujours pas goûté ces "cochonnailles" du sud-ouest qui sentent bon, j'ai faim !

Meilleures salutations

[Shueps]

Bonjour,

J'ai acheté le même sub que toi (Alpine SWE-1200) et j'ai enfin finalisé l'installation aujourd'hui cependant le voyant bleu du contrôleur des gains reste en permanence allumé même quand le poste est éteint je voulais savoir si c’était normal ?

Merci d'avance.
