Installation KML Parrot MKI 9100 repiquage AUX RCA

[gregosder]

Bonjour à tous,

Voilà je souhaite installer un kit main libre parrot MKI 9100 dans ma 308 féline en utilisant le RCA.
J'ai débranché la RCA box :

Donc il ya un connecteur avec 6 fils, 2 pour l'audio de droite, 2 pour l'audio de gauche et 2 pour la video.

Le soucis est que je n'ai aucun schéma concernant cette boite RCA et qu'il est impossible de desceller le circuit imprimé de celle ci pour voir à quel fil correspond quel connecteur.

Pouvez vous m'aider au repérage des 4 fils nécessaires à l'audio ?

Merci d'avance et sourtout je ne manquerais pas de faire un tuto une fois fini

PS : je veux absolument me repiquer sur les fils de la RCA box pour qu'elle reste disponible si je veux brancher autre chose dessus, en plus mettre des RCA sur la BlueBox PARROT fait vraiment bricolage

[forest]

salut,
le mki9100 peut se brancher sur le line IN, mais il y a aussi la connexion ISO plus cachée et beaucoup plus facile, car si tu veux brancher les 2, c'est moyen : le jour où un signal part d'un lecteur, et passe par la prise, il risque de remonter dans le Parrot, et il faut voir comment il va régair (en général pas conseillé).
Le plus simple (via adaptateur FAKRA) serait de le laisser branché derrière le poste.
Et tu gardes le line in en direct.

De plus, si tu te branches en Line In, le problème est qu'il faudra que tu changes la source à chaque appel, ce qui est moyen je trouve.

Non ?

[gregosder]

salut,
le mki9100 peut se brancher sur le line IN, mais il y a aussi la connexion ISO plus cachée et beaucoup plus facile, car si tu veux brancher les 2, c'est moyen : le jour où un signal part d'un lecteur, et passe par la prise, il risque de remonter dans le Parrot, et il faut voir comment il va régair (en général pas conseillé).
Le plus simple (via adaptateur FAKRA) serait de le laisser branché derrière le poste.
Et tu gardes le line in en direct.

De plus, si tu te branches en Line In, le problème est qu'il faudra que tu changes la source à chaque appel, ce qui est moyen je trouve.

Non ?

Merci pour cette réponse Forest, mais le MKI sera aussi brancher sur le ISO donc pas besoin de changer de source lors d'un appel (heureusement d'ailleurs) en fait je souhaite me repiquer sur le RCA uniquement pour que le MKI, lorque je branche mon Ibidule dessus, utilise l'ampli du RT4 et pas celui du MKI qui reste correct mais pas fabuleux.

[forest]

donc brancher le i Bidule sur MKI puis vers autoradio puis vers HP....
mouais... me semble moyen, mais si ça marche au final sans pb électriques.... (pas sûr que le MKI soit fait pour les 2 non ?)

[gregosder]

donc brancher le i Bidule sur MKI puis vers autoradio puis vers HP....
mouais... me semble moyen, mais si ça marche au final sans pb électriques.... (pas sûr que le MKI soit fait pour les 2 non ?)

Si en fait le MKI à une prise Ibidule, USB et JACK, en fait je veux juste savoir quels fils correspondent à l'audio droit et gauche. Je veux juste utiliser la puissance (toute relative) du RT4 pour utiliser mon ipod pour eviter le problème de puissance du MKI

Merci Forest

[forest]

Ne veux-tu pas essayer d'abord en montage simple et ensuite regarder avec les RCA ?

[gregosder]

Ne veux-tu pas essayer d'abord en montage simple et ensuite regarder avec les RCA ?

Je pourrais mais bon c'est quand même plus sympa d'utiliser toute la puissance RMS de son autoradio..... Non ?

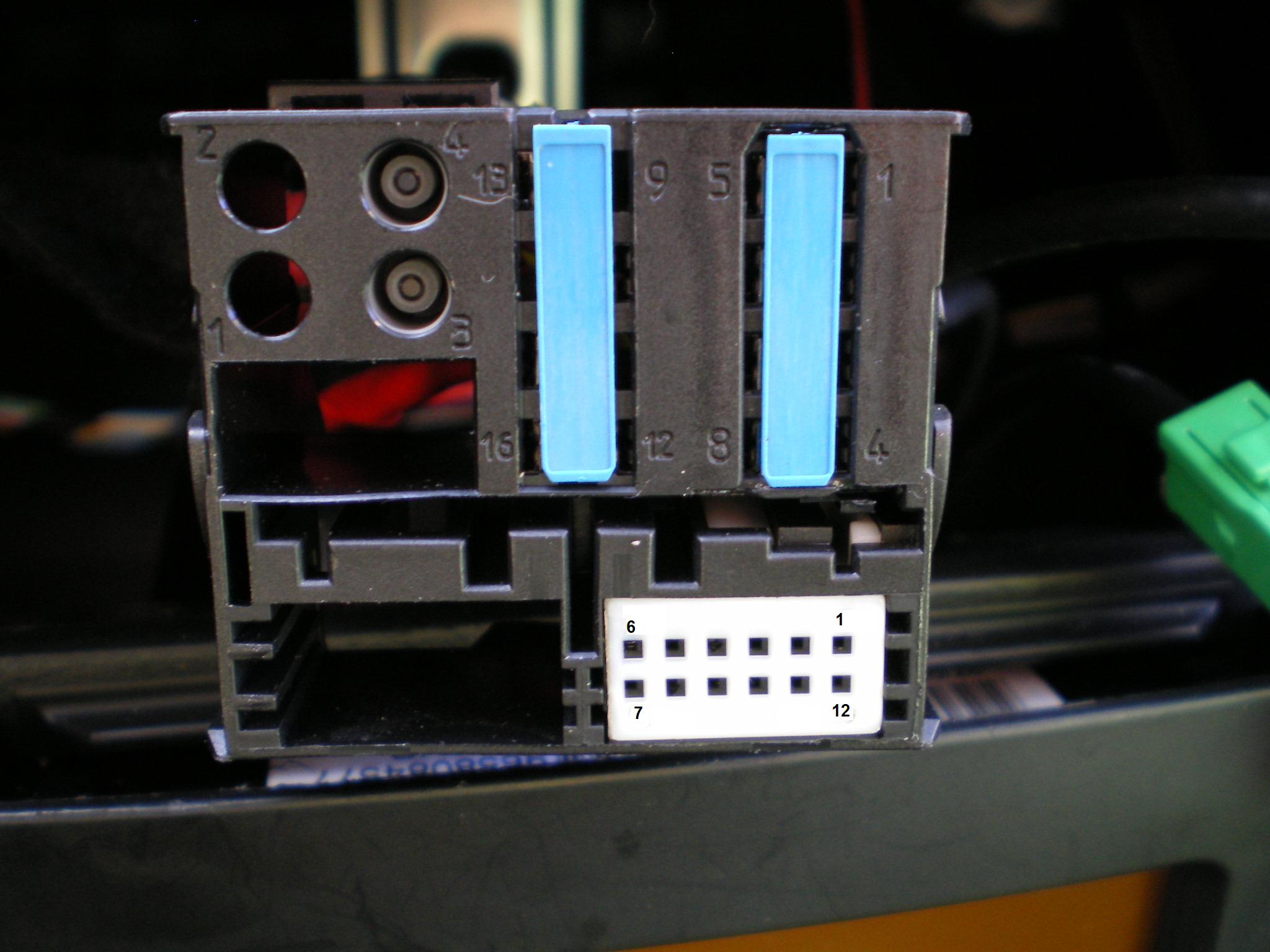

Bon j'avance j'ai trouvé mon bonheur voici la photo du connecteur en question (RCA audio video) :

Connecteur B en blanc
B4 entrée audio droite.
B10 entrée audio gauche.
B11 masse audio.

Donc il faut que je connecte les 2 masses audio du 'Line Out -" du MKI sur le B11 et en B4 et B10 'Line Out + Right et Left'

Je vais donc acheter mes connections rapide demain et je fais un tuto
