faisceau attelage absent TDB vers coffre

[FLU14]

Salut,

Pas sympa d'avoir supprimé ce faisceau sur la 308 de 2010. Je m'en suis apperçu au moment de l'achat quand le vendeur m'a montré le long câble qui ne me disait rien dans mes souvenirs d'un montage précédent ...

Du coup, Je viens d'acheter un ensemble d'occase où le câble est présent mais je ne vois pas quelle est la meilleure façon de le passer ... une idée, une notice ?
Défaire la moquette, enlever des plastiques, voire démonter un siège, ... ça me fait vraiment c***r d'avoir à faire tout ça à taton.

Savez-vous si la notice du faisceau (que je n'ai pas, mais j'en ai récupéré une sur le net de 2007) a connu une révision en 2010 ?


Aller, un ptit coup de gueule pas sympa au passage car ça me démange : c'est vraiment des TDC ces ingés de peugeot d'avoir viré ce faisceau, .... des économies de bout de chandelles pour se rattraper sur le prix de vente de l'accessoire en seconde monte. Y a vraiment que des français pour faire des coups pareils, ... du coup ça me fait bien rire les asiatiques qui percent le marché avec des voitures qui m'ont l'air franchement bien équipées sans trop de finitions au rabais (plus de roue de secours, tirroir sous siège conducteur retiré, ... j'en passe).

Pour ma part, j'ai un peu lorgné du côté Kia en 2010, j'ai hésité avec la nouvelle Hyundai I30 en 2012, mais je me suis dis que j'allais reprendre une française par soucis "d'éthique économique" (pas attendu les gérémiades des ministres), pour la prochaine je pèserai le pour et contre encore une fois, j'espère ne pas hésiter longtemps ...

NB : pour la ptite histoire, je me suis fait voler ma 308 Premium Pack de 2008 (Gris Alu, HDI 110, 4 pneus neufs, 63000 km, boitier IPOD gateway five) achetée en 2010, sur laquelle j'avais installé un bel attelage Brinks (Thule) type RDSO (Acheté 250 €, état neuf jamais monté, + un faisceau d'occase jamais monté à 50 €). En pleine nuit sur un boulevard passant, ils ont fait fort et ils ont bien choisi (+ une 207 garée à 800 m sur le même boulevard), aucune effraction (pas de bris de glace)

Là j'ai repris un attelage RDSO de marque Siarr (modèle vendu par peugeot, on dirait le même qu'un Bossal du même type d'ailleurs, ptet qu'ils font partie du même groupe Westfalia ...). Bref le tout déjà monté (attelage + faisceau) pour 300 € (pas sûr d'avoir toutes les vis et rondelles et la connectique)

A comparer, le système RDSO Brinks est plus sympa que le Siarr, car moins encombrant.

Bon voilà je me suis un peu égaré, on va dire que ce blabla fait office de présentation ...

[Bricoman]

Bonjour à tous,

La case présentation sert aux membres de ce forum à se présenter.

Meilleures salutations

[FLU14]

Bonjour,

J'ai finalement été dépanné et je met la notice de montage du faisceau 9688EH (13 voies) en accès via ce lien :
http://www.packupload.com/SX8J2GFWY94

1) A noter que ce faisceau est une évolution, il concerne les 308 à partir de l'OPR 11355 (11/12/2007) (attention : OPR 11355 à 11680, une autre réf plus ancienne est possible, voir n°2)
Toujours pour l'évolution, du début de série jusqu'à l'OPR 11354, c'est le réf 9688EG en 13 voies.

NB : Ces 2 réfs concernent des évolutions du faisceau et du BSR, normalement il n'y a plus le pré-câblage du faisceau qui va du tableau de bord au coffre (il n'y a plus les 2 connecteurs emballés dans une mousse qui arrivent derrière le petit compartiment à gauche dans le coffre)

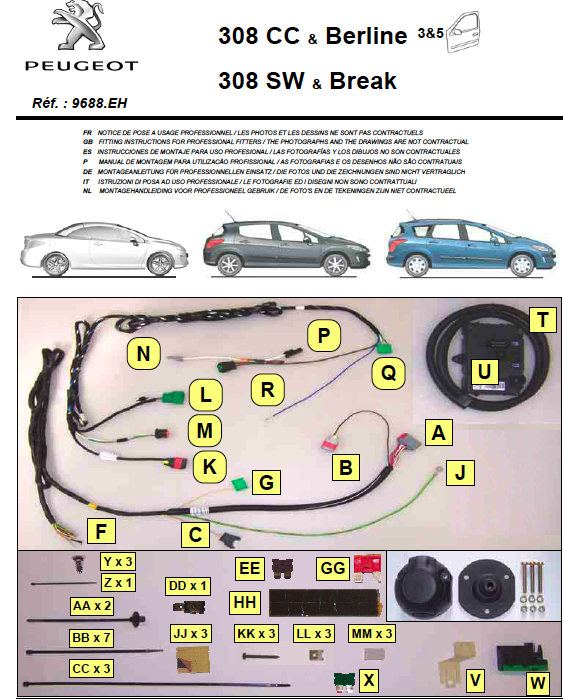

Ci-dessous l'aperçu de la notice / faisceau pour les réfs 9688 EH (Réf.:176376 00 - Indice:A du 29/07/2011date de création 7/08/2009)

Image notice 9688EH.png (253.76 Kio) Vu 7863 fois

Le faisceau avec les connecteurs K,L,M va du coffre au tableau de bord, il fait environ 3,7 m de long. Il n'existe pas dans les anciennes versions ci-dessous (déjà précâblé et pas tout à fait le même) donc attention lors de vos achats ...

2) Avant ces 2 réfs de faisceau, il y en avait d'autres que vous pouvez trouver sur le net en occase ....
9688AA (faisceau 7/13 et 13 voies) -> début de série jusqu'à l'OPR 11354
9688AC (faisceau GB 7+7 voies ) -> début de série jusqu'à l'OPR 11354

9688AE (faisceau 7 voies) -> OPR 11355 jusqu'à OPR 11680 (31/10/2008 berline) ou début de série jusqu'à l'OPR 11680 (SW)
9688AF (faisceau 13 voies) -> je pense que même chose que ci-dessus car notice de montage commune
9688AG (faisceau 7+7 voies) -> je pense que même chose que ci-dessus car notice de montage commune

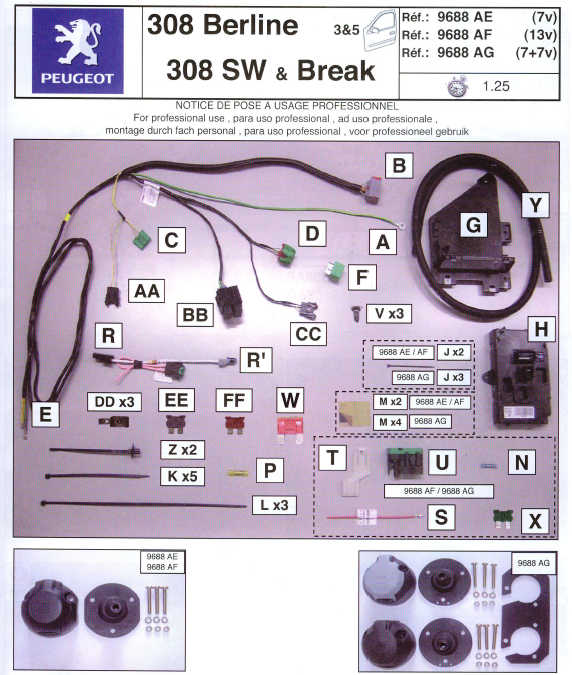

Ci-dessous l'aperçu de la notice / faisceau pour les réfs 9688 AE/AF/AG (Réf 173428 00 - Indice et date de création. OR du 10/12/2007)

Image notice 9688AE.png (701.88 Kio) Vu 7863 fois

[forest]

énorme et merci pour toutes ces infos !!!

(autre lien de ta notice : ici)

on voit le câble vert que j'avais vu dans la mienne sur un autre topic... merci pour tout ça...
