[TUTO] Remplacer un WipNav (RNEG) par un WipNav Plus (RT6)

[Azdar]

.

[Azdar]

Merci à vous deux !

@Christo : Merci pour ta remarque, je viens de faire la correction !

[chris93]

Super tuto, moi qui n' aime pas toucher a la partie poste en général ça va me motiver a faire cette modif... Merci pour le partage

[titou]

beau tuto

le remplacement du faisceau de l'écran est obligatoire ? je pensais que c'était le même entre WIPNAV et WIPNAV+

[Azdar]

Merci pour vos commentaires !

@titou : Le faisceau n'a pas besoin d'être remplacé ! C'est le même entre WipNav (RNEG) et WipNav Plus (RT6). C'est du Plug-and-Play !
Quelle est la partie du tutoriel où tu as eu un doute ?

[titou]

quand tu dis de repérer par où passe le câble

[austinman]

Oui car le cable de l'écran est fixe. Il ne se débranche que du poste.

[Azdar]

.

[titou]

ok merci de la précision

[forest]

Super tuto, c'est top !
BRAVO

[Bricoman]

Bonjour à tous,

Beau travail Azdar, j'aurai bien aimé que tu nous repère le câblage des prises "AUX" blanches et noires.
Seulement savoir quelles sont les "pinoches" de câblées dans ces prises, utile pour rajouter un 2-DIN à l'occasion.
Dernière question, derrière l'écran du GPS, as-tu vu un boitier noir sur lequel est branché un petite prise, le "sos/connect" ?
Sur le RCZ, c'est là qu'il est caché, mais accessible. Cette prise en attente, à quoi elle sert derrière le RT6 ?
Des questions qui aimeraient avoir des réponses si possible, autant regarder lors du démontage.

Meilleures salutations

[Azdar]

Un grand merci à forest et Bricoman !

@Bricoman : Demain, voir après demain, je vais devoir démonter la console centrale pour changer la façade de climatisation, vide poche ... Donc j'aurais à nouveau accès aux câblages !
Mais je dois t'avouer que je n'ai pas vraiment compris ce que tu souhaites que je fasse
Concernant ta seconde question, je ne me souviens pas avoir vu un boitier sous l'écran. Je pensais que la prise en attente était pour la fonction Connect / SOS ... Mais pour le coup, tu me fais douter !

[austinman]

Je ne pense pas que cette prise rouge soit pour le boitier SOS/connect. Je pense que c'est le faisceau de l'antenne GSM, utilisé par le RT4 ou le WIPCOM3D.

[forest]

Je n'ai pas de prise rouge qui se ballade avec mon WIP COM 3D et le SOS Connect.
C'est le même type de prise que pour les antennes ?

[austinman]

Oui c'est le même type de prise. J'ai cette prise inutilisé depuis mon passage au RT6. Sur le RT4 elle venait se brancher à la suite des deux antennes FM et de l'antenne GPS.

Je me trompe peut-être pour le wipcom3D, la couleur est différente ou la prise a été fusionnée avec une autre vu qu'il possède un module GSM.

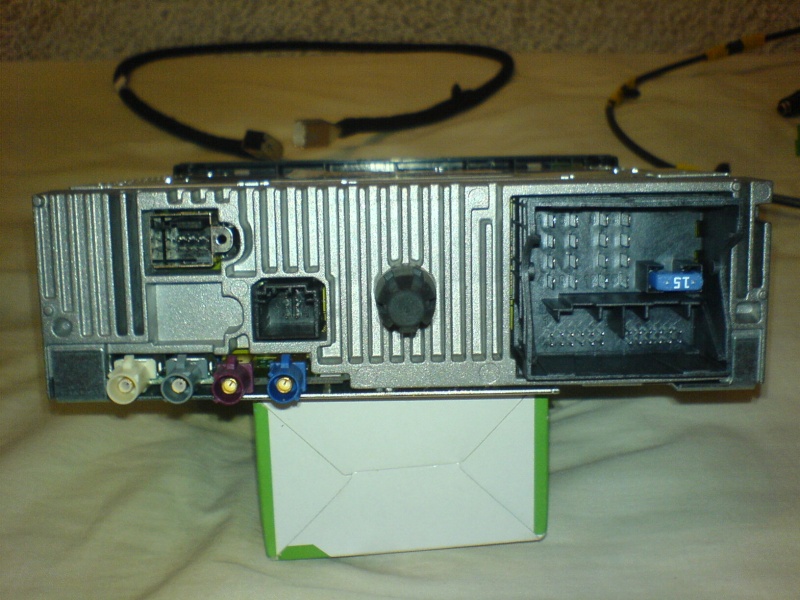

L'arrière du RT4 :


[forest]

Sur mon WC3D, ya 3 prises au total

[austinman]

Peut-être que ce faisceau arrive directement sur le boitier de la SIM présent dans l'accoudoir central. Contrairement au RT4 où le porte SIM se trouve sur la façade.

[Azdar]

.

[austinman]

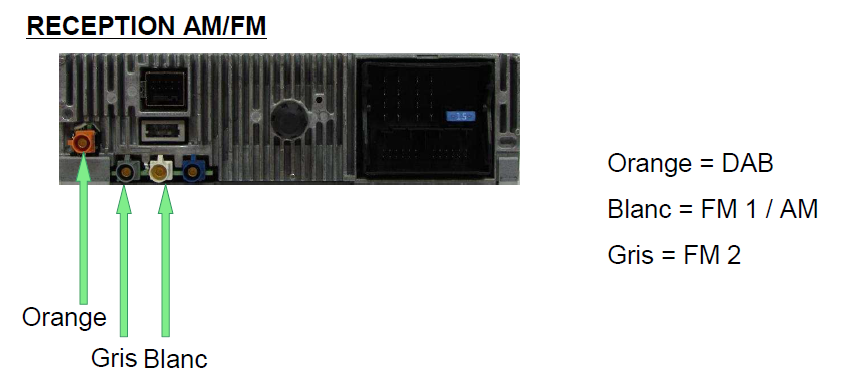

Ce que tu dis est faux. La prise DAB est orange et n’apparaît que sur quelques RT6s destinés à certains pays.

[Azdar]

Merci pour cette information austinman !
Quelqu'un a un accès à ServiceBox ?

[austinman]

L'emplacement est bien celui que tu dis, mais ca se présente de la sorte quand le RT6 est équipé.

J'ai accès au servicebox si tu veux.

[Azdar]

Que je suis bête ... J'avais le même PDF que toi sous les yeux en plus
On ne pourrait pas trouver la fonction du câble en attente sur ServiceBox ?

[austinman]

Je l'ai dit à quoi sert ce cable, c'est la prise fakra de l'antenne GSM.

[Azdar]

D'accord !
Mais comment est branché le dispositif Connect / SOS alors ?
Il doit bien y avoir un câble qui se branche au RT6 non ?

[Bricoman]

Un grand merci à forest et Bricoman !

@Bricoman : Demain, voir après demain, je vais devoir démonter la console centrale pour changer la façade de climatisation, vide poche ... Donc j'aurais à nouveau accès aux câblages !
Mais je dois t'avouer que je n'ai pas vraiment compris ce que tu souhaites que je fasse
Concernant ta seconde question, je ne me souviens pas avoir vu un boitier sous l'écran. Je pensais que la prise en attente était pour la fonction Connect / SOS ... Mais pour le coup, tu me fais douter !

Bonjour à tous,

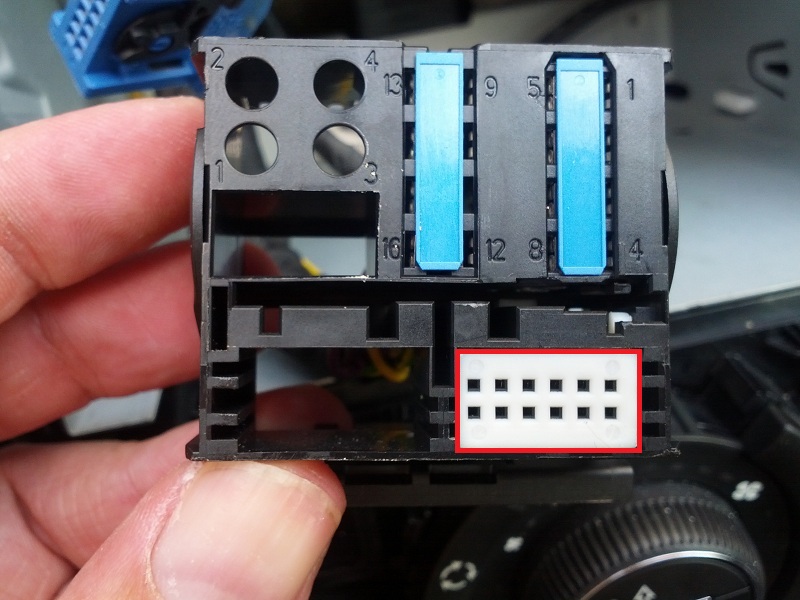

Il faudrait savoir sur la prise blanche où sont les numéros des contacts et quels contacts ont un fil derrière sur le RT6.
A l'aide du câblage, on saurait à quoi cela sert, dolby avait mis quelque chose la-dessus.

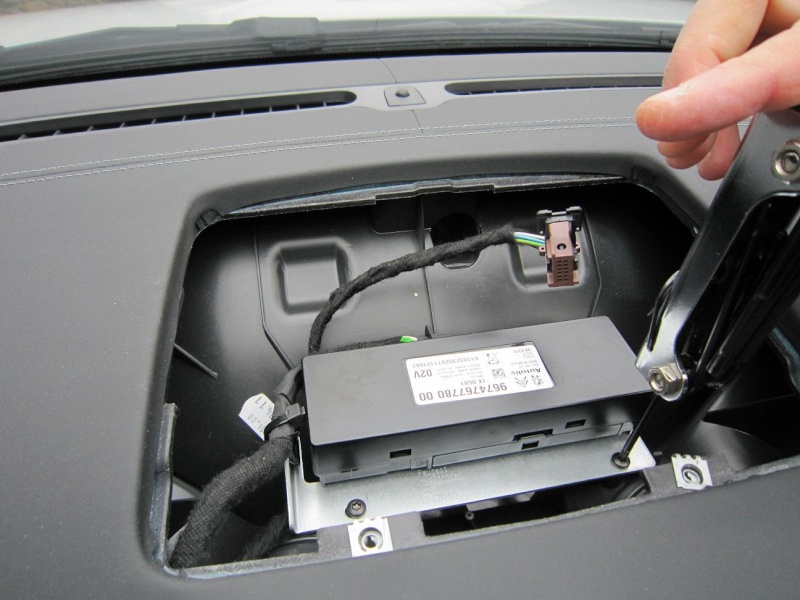

Le boitier sous l'écran du GPS RCZ.

Module connect Peugeot.jpg (129.74 Kio) Vu 37218 fois

Meilleures salutations

[Clems13]

D'accord !
Mais comment est branché le dispositif Connect / SOS alors ?
Il doit bien y avoir un câble qui se branche au RT6 non ?

La magie du multiplexage !! Le boitier sos est relié au bsi qui envoie les infos au rt6.

[Azdar]

Merci Clems pour l'info !
Je viens de mettre à jour le tutoriel.

[Vincent72]

Merci pour ce superbe tuto qui m'a parmi de changé mon Wip nav par un RT6 aujourd'hui. Cependant malgré que le RT6 provienne d'une 308, j'ai un petit soucis de Bip-Bip ... N'ayant pas encore acheté de cordon USB pour le raccordé est t'il possible de faire sauté ce Bip Bip par un autre moyen genre CD ?
Merci d'avance

[forest]

Valise uniquement ;-(

[Vincent72]

Valise uniquement ;-(

Uniquement hors USB car je pense que si l'usb est déverrouillé je devrais pouvoir utiliser les scripts Mirascript pour télécoder le VIN du véhicule.
Peux tu confirmé Forest?
De plus j'ai aucune fonction de paramétrage du véhicule ( feux dilurne, lumière d'accompagnement..).

[Azdar]

Mirascript va te permettre de faire un certain nombre de choses ... Mais dans ton cas, l'utilisation de la valise me semble plus adaptée !

EDIT = Tu trouveras dans la section 'Électronique' un topic qui regroupe toutes les personnes qui possèdent une valise ! Il y a 'Ares' qui n'est pas loin de chez toi normalement !

[Vincent72]

Super merci Azdar

[forest]

Oui c'est vrai que par le CD tu pourras activer l' USB, mais sans USB ensuite ça va être dur (ce que tu disais). je pense avoir lu que le changement de VIN se fait par USB, d'où ma réponse par la valise.
Si en gravant un CD (mirascript) cela te permet de code le VIN, tu pourras sans USB.
À contrôler, mais tout ce que j'ai lu se faisait par USB...

[Vincent72]

...

[Vincent72]

...
