[TUTO] rd4 -> rd45 pour peugeot 308 ou autre

[dolby]

hello
petit tuto pour remplacer votre vieux rd4 par un RD45 (un RD4 avec fonction USB mp3 et kit main libre (KML) et streaming audio intégré)

une fois trouvé le RD45, il faut :

- un afficheur EMF C (software 71.3 ou +) si votre afficheur n'est pas compatible (donc pas possibilité d'avoir le reglage Bluetooth et affichage USB)
- un micro : ref 6563.hs 30€
- cable USB ref 6586.zs 71cm / 65866.hh 30cm / 6574.sa 17cm (6574.SV mais cm ?)
- prise USB avec couvercle : 6574.hf (12€) ou alors prise usb avec jack 3.5 : ref 6574.JV (14€)
prise usb sans couvercle : ref 98007147XT (14€)
prise usb a angle droit : ref 6579.j1 (12€)

prise usb.JPG (37.23 Kio) Vu 76245 fois

prise usb2.jpg (27.08 Kio) Vu 76244 fois


INSTALLATION :
sur ma 308,il faut brancher le micro :


mon faisceau n’était pas pre câblé pour le micro (voir sur la photo les prises en bleu), et comme sur le rd4 j'avais 2 prises rca aux1 et aux2 , j'ai récupéré 2 broches de la prise aux pour les mettre dans les emplacements 3 et 9, en bleu donc sur la photo.

bloc b rd45.jpg (98.12 Kio) Vu 54489 fois

sinon une prise neuve a cabler :
http://www.ebay.fr/itm/Quadlock-12-pole ... SwanRXhsUg
ou la solution simple est d'acheter le kit tout fait, le bloc b de la prise facra, le long cable et le micro (20€sur la bay)

apres il suffit tirer ces câbles jusqu'au plafonnier et y brancher le micro, couper les fils qui arrive avant la prise micro comme cela :
- la prise 3 du rd45 a la prise1 de la prise micro
- la prise 9 du rd45 a la prise3 de la prise micro
voila la prise micro, sur les cotes, on peut voir le numero des prises, 1 ou 3 :

fiche micro.jpg (32.54 Kio) Vu 76245 fois

maintenant, installation de la prise usb!
faire simplement un trou pour y mettre la prise et relier la prise avec le cable usb

pour ceux qui veulent faire leur cable, le cable a un branchement droit : il relie simplement la prise ( pin 1->1 2->2 3->3 4->4 ) reste a trouve une prise qui rentre dans le poste

schema avec la prise


recap des prises rd45 :

voila, il ne reste plus qu'a installer le poste dans son logement.

maintenant pour l'afficheur multifonction EMF C :
deja faut demonter l'afficheur et si sur l'etiquette, si c'est bien un EMF C avec software 71.3 au minimun (et peut etre hardware 1600) c'est bon, sinon faut le changer :


ensuite, proceder au telecodage du poste et de l'emf avec diagbox
- dans reparation, dans autoradio, rentrer le vin et autre option.
- puis dans afficheur, declarer l'option kit main libre/ usb

ou chez votre concessionnaire psa.

normalement apres le poste ne bip plus et vous avez une option en plus :


et voila

[ArSeNiiK]

Merci pour ce super tuto très complet et surtout inédit !

Cela m'intéresse fortement, mais je suis aussi doué qu'un manchot au squash en électronique embarquée ...

Aurais-tu la possibilité d'agrémenter en photos ?

[dolby]

de rien
tu voudrais avoir quoi comme photo ?

[louping]

Bonjour dolby je voudrai savoir à quoi sert le aux1 ? Moi il es câblée moi je ne voit pas ou vont les 3 files et je me dit que si il ne serve à rien je pourrai les détournées pour la prise jack que j'ai sur l embase au dessus de l USB .merci

[dolby]

l'aux1 est reserve pour le kml
l'aux2 pour la prise jack dans la boite a gant ( si tu en as une)
mais ça c'est quand tu as le rd4
avec le rd45, y'a plus de prise aux2

oui, tu peux recup l'aux1 pour mettre une prise jack ou tu veux
suffit de savoir ou vont les fils

[louping]

voila j'ai installer mon rd45 et je suis passer chez peugeot et tout fonctionne mais je vient de me rendre compte que les enceintes arriere ne fonctionne plus et quand j'etein la voiture passer 10 mn la telecommande pour ouvrir les porte ne marche plus et l'heure et la date ce remette a zero . une personne aurait il une solution?merci

[louping]

Probleme resolue en faite comme les enceintes arriere ne fonctionne plus j'avais mis mon nez dans les fusibles et j'ai retiré le fusible sh mais je ne l'ai pas remis au bonne endroit par contre les enceintes arriere ne fonctionne toujour pas depuis que j'ai installer mon rd 45

[Clems13]

Salut,

Tu as regardé dans les réglages ?
Sinon, c'est un mauvais paramétrage du rd45. On peut choisir 2 ou 4 enceintes.

[Belgar]

Salut,

Moi aussi j'aimerais bien mettre un RD45 sur ma 308 SW Confort 2009

On est sensé la mettre où la prise USB ?

Merki

[austinman]

Tu peux choisir la boite à gants ou le vide-poche sous l'accoudoir central si tu as assez de câble.

[Belgar]

Oky, merci.

Donc y'a pas un emplacement prévu d'où virer un cache en plastoc ; faut percer quelque part, c'est ça ?

[dolby]

d'origine, la prise est la :

apres faut un grand cable pour y aller et de plus faut etre a l'arret pour changer la cle

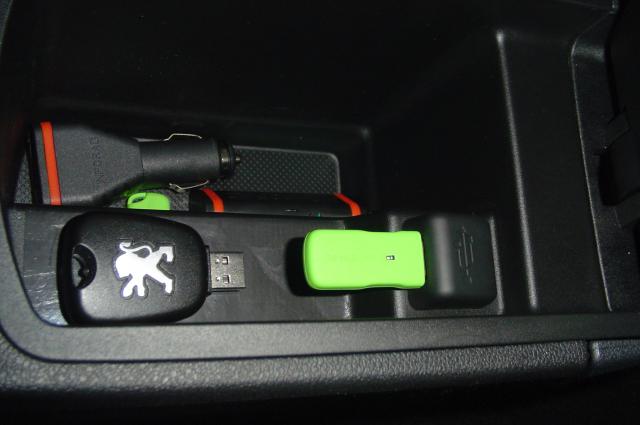

moi, je l'ai mis sous le cendrier, en coupant le cache en caoutchouc
ça se voit pas, facile d'acces et pour mettre la cle

[bories81]

Sympa la clé USB Peugeot, je connaissais pas.

[Belgar]

Vi, la clé est sympa

Je dois être une quiche, mais j'ai pas trouvé ton topic Littlevince

A l'emplacement d'origine, y'a pas un trou + un cache qu'il suffirait de virer ?

[Relaxincherry]

Up du topic,

Je suis en cours de remplacement de mon RD4 par un Rd45 et je vais certainement le faire télécoder chez Peugeot. Je voudrais être sur de ce qui doit être activé via la valise pour bénéficier de toutes les fonctions du RD45 : Bluetooth et prise USB (navigation, fonctions de lecture etc).

Il n'y a bien que la manip suivante à faire :

-1- : sous diagbox, dans reparation, dans autoradio, rentrer le vin et autre option.
-2- : dans emf, declarer le kit main libre (option non presente sous diagbox 6.28 mais nickel avec la 7.02 (pour ma part))

Par avance merci !

[dolby]

de memoire, oui

bonne installation !

[Relaxincherry]

Après réception de la valise via RC-Cheap (forum307) puis installation de diagbox sur un ancien laptop XP, j'ai pu télé coder mon RD45 et activer le menu bluetooth sur l'EMF !
J'avais également installé la prise USB 6579.j1 dans la boite à gants via un autre tuto du forum !

Merci pour les infos !

[Manbo49]

Bonsoir à tous,

je me permets de vous poster ce petit post car j'ai moi aussi franchi le pas et ai changé mon RD4 par un RD45.
Le problème c'est que je viens de le recevoir et les enceintes arrières ne fonctionnent plus...

Pouvez vous m'aider ?

Merci d'avance à vous tous !

[dolby]

normalement c'est les memes branchements entre rd4 et rd45
verifie deja le branchement, si la prise est bien enfiche, si les ergots sont pas plies
apres faudrait voir si le rd45 a un mauvais telecodage, peut etre une options avec les hp ar a 0 ,....

sinon peut etre la sortie ar de hs

mais en 1er lieu, regler le fader (% avant / arriere) a 50/50
ça se trouve l'ancien proprio avait mit a 100/0

[Manbo49]

C justement pr ca que je vous contacte car je n'ai pas le reglage fader '

[dolby]

ha, fallait le dire
indique le nom de tout les menus quand tu appuies plusieurs fois sur la touche avec le symbole de la note de musique

[Manbo49]

Et bien j'ai tous les menus normaux (ambiance musicale, aigus/graves, balance G/D, volume auto on/off, loudness on/off)

[Manbo49]

Pr vs donner tous les détails ce vendeur m'a déjà envoyé un rd45 mais j'ai eu un pb avec donc il m'a fait un echange et c'est le nouveau que je viens de recevoir. Avec l'ancien, les enceintes arrières fonctionnaient bien, et en attendant celui ci j'ai remis quelques temps mon rd4 d'origine et meme chose, voila pkoi je pense a un pb de telecodage mais je n'y connais rien....

[dolby]

etrange si tu n'as pas l'avant/arriere
faudrait brancher la valise pour voir si y'a pas une option pour ça

[Manbo49]

J'ai cru lire sur differents forum qu'il y avait une option "fader" mais aussi une option 2 ou 4 HP...

[Manbo49]

Juste une question, entre le rd4 et le rd45 le brochage est different sur le bloc B de la prise ISO. De memoire le 3 et le 9 pr le micro et 7, 10, pr l'aux si je me souviens bien. Or, le cablage de ma petite prise du bloc B est restee sur 1,2,5 comme pr un rd4. Comme je n'utiliserais a priori pas l'auxiliaire, j'ai pas pris le temps de deplacer les fils sur ce bloc... Sachant sûavec l'ancien rd45 meme defectueux ce branchement me permettait qd meme d'avoir les enceintes arrieres est ce que ca peut avoir une incidence ?? (Il me semble que ca gere que l'aux non ?)

[dolby]

oui, tu as toutes les correspondances des pin dans le 1er post

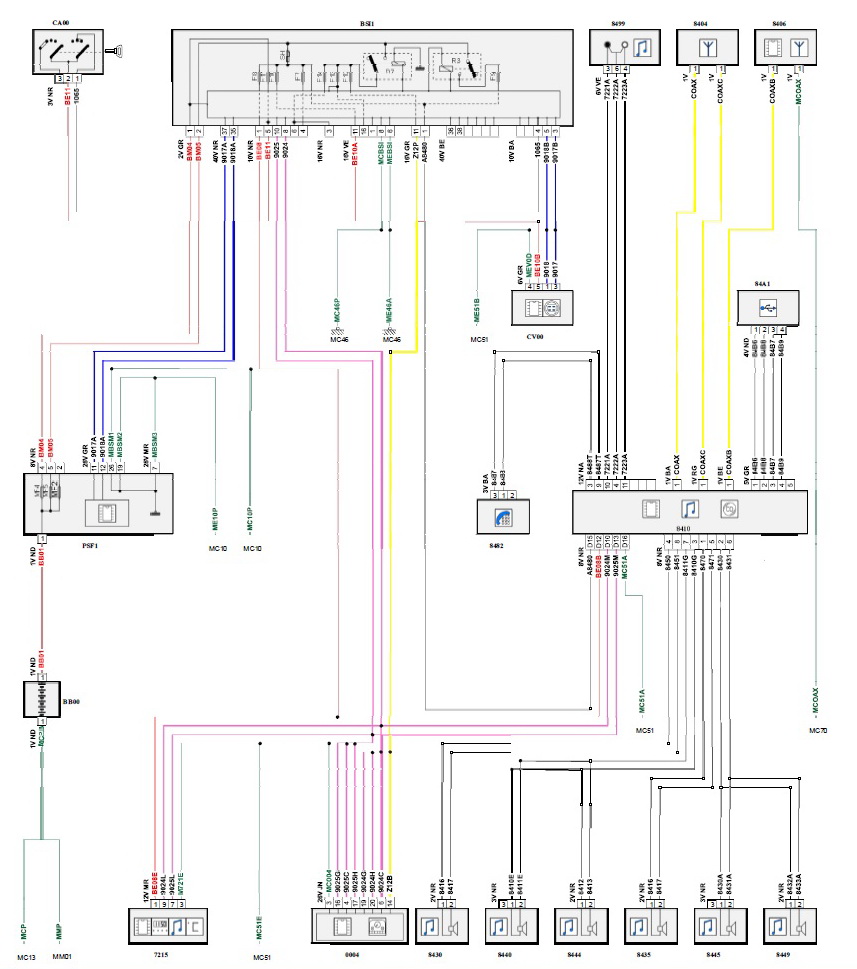

tu as meme le shema complet de cablage, le rd45 est le 8410 a droite
et avoir laisser les 3 fils de l'aux2 ne gène en rien, ils ne sont tout simplement pas relie

[Manbo49]

Merci Dolby pour ces infos, mais je n'ai pas compris ton "OUI" du départ.
cela signifie que de ne pas avoir changer ces cables au niveau des pins du bloc B pourrait bloquer l'activation du FADER ?

[dolby]

je disait oui pour "De memoire le 3 et le 9 pr le micro et 7, 10, pr l'aux si je me souviens bien. "
enfin on pourrait dire meme aux 1 : (pin 1 2 7) et aux 2 : (pin 4 11 10)

si tu n'as pas les balances av/ar c'est du a un mauvais telecodage ou a un bug du post, donc focalise toi la dessus

[Manbo49]

Ok ! Je vais qd meme faire le chgt entre le 1/2/7 et le 4/11/10 d'ailleurs c'est l'ordre ca ?)
Par contre existe il une base de donnee de forumeur pres a filer 1 coup de main par chez moi et possedant la valise ?

[dolby]

[Manbo49]

Merci DOLBY pour ce p'tit shéma très clair ! Juste une question, c'est simple à enlever les "cosses" pour les changer d'emplacements ? Avec une p'tite pince plate fine ?
Sinon, bon ben j'ai tenté de demander aux 2 personnes inscrites sur mon département pour les possesseurs de valise, et un ne m'a pas répondu et l'autre n'a plus de valise....
:'(

[dolby]

je sais plus trop mais faut ouvrir la prise pour debloquer les pins

[Mezz]

Bonjour,

C'est vraiment sympa d'avoir fait un tuto. J'ai pas encore de RD45, mais c'est intéressant de voir à quoi s'attendre. Merci.

[dacreative]

Bonjour,
Après de longues recherches sur ce sujet, j'ai décidé de faire le grand saut. Passez au RD45.
J'ai toutefois une grosse zone d'ombre ...
Actuellement, j'ai un RD4 MP3 avec un boitier AUX RCA dans la boite à gant. (Aux 2)
je vais donc mettre le boitier RCA en Aux 1, si j'ai bien compris,
Ensuite il y a ça ...

... et en meme temps, comme mon faisceau n’était pas câblé pour le micro (voir sur la photo les prises en bleu), il faut récupéré 2 prises de l'ex aux1 et les mettre dans les emplacements 3 et 9, les seul qui reste a cabler sur le bloc b.
apres il suffit de souder ces cables a une rallonge qu'on va faire monter jusqu'au plafonnier et y brancher le micro , couper les fils qui arrive avant la prise micro comme cela :
- la prise 3 du rd45 a la prise1 de la prise micro
- la prise 9 du rd45 a la prise3 de la prise micro
voila la prise micro, sur les cotes, on peut voir le numero des prises, 1 ou 3 :

1* Pour l'installation du micro : j'ai démonté mon plafonnier, et j'ai vu la fiche iso blanche (2 broches) pouvant accueillir le micro.
Les câbles de couleurs (beige et bleu-vert) attachés à cette fiche semblent se joindre dans un seul et même gros faisceau dans le plafonnier ...
Il semblerait que dolby et autres ont dut faire complètement le faisceau dès le plafonnier, en ajoutant une rallonge ... afin d'atteindre le centre au niveau de l'autoradio ??
Pourquoi ? Normalement l'autre bout devrait être accessible au pire au niveau de la console de climatisation ?
Où ce faisceau s'arrête-t-il donc ? Car dans l'idée d'être "pré-cablé", il ne devrait rien avoir à faire de plus que de brancher le micro ?
il faut ajouter une rallonge à partir de quel niveau ? Comment avez-vous procédé svp ?
C'est un grand saut, mais il faut tout de même être bien préparer avant, pour éviter les désagréments
