[RT6] Activation écran caché ODB (T°Huile/LDR & EPP)

[austinman]

Bonjour à tous,

Ce tutoriel est fait pour vous montrer les étapes afin d’activer l'écran caché de l'ODB du RNEG2/RT6/WIPNAV+ afin de visualiser les températures du liquide refroidissement et de l'huile ainsi que l'état (crevé ou non) des pneus.



Pré-requis

• Mirascript pour RT6
• DATEXPLORER
• Une clef USB formatée en FAT32
• Un ordinateur sous windows. Cette manipulation n'est pas réalisable sous MAC dû au fichier d'indexation ajouté par l'OS sur les périphériques de stockage de fichier.

Les étapes

Extraire l'archive de Mirascript sur votre clef et ne conservez que le fichier RT6_USERCOM.CMD du dossier CMD.

Branchez la clef USB sur le RT6 et répondre OUI à la demande d’exécution du script.

Le script demandera de lancer la commande WRITE à laquelle on répondra NON.

Le script demandera ensuite de lancer la commande READ à laquelle on répondra OUI.

On attend que le script finisse de s’exécuter avant de débrancher sa clef USB.

Extraire l'archive de DATEXPLORER et ouvrir le fichier RT6_2xx-user_config.dat à l'aide du bloc-note afin d'ajouter les lignes suivantes à la fin du fichier :

Code: Tout sélectionner

[193]
label=temp_screen1
editable=yes

[194]
label=temp_screen2
editable=yes

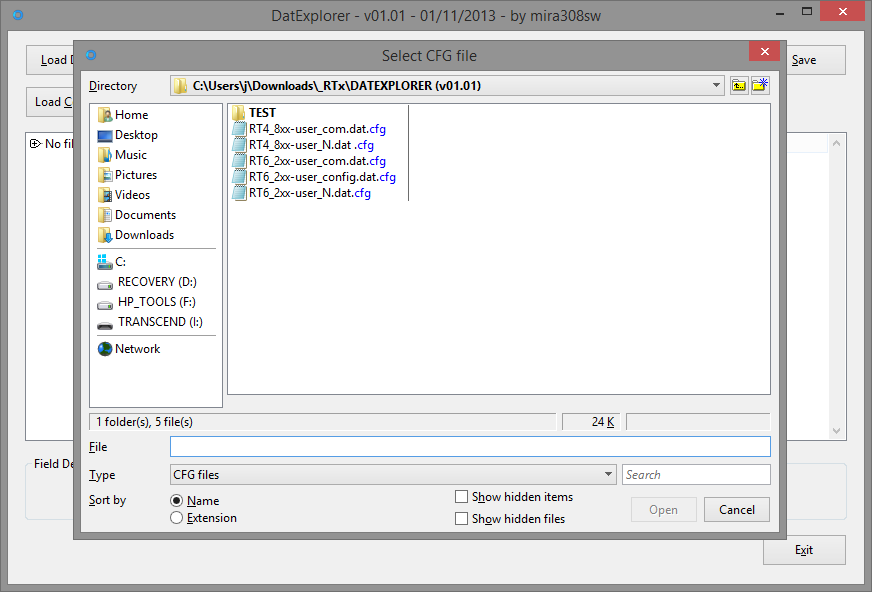

Lancez DATEXPLORER et cliquez sur Load Config


Sélectionnez le fichier que l'on vient de modifier RT6_2xx-user_config.dat

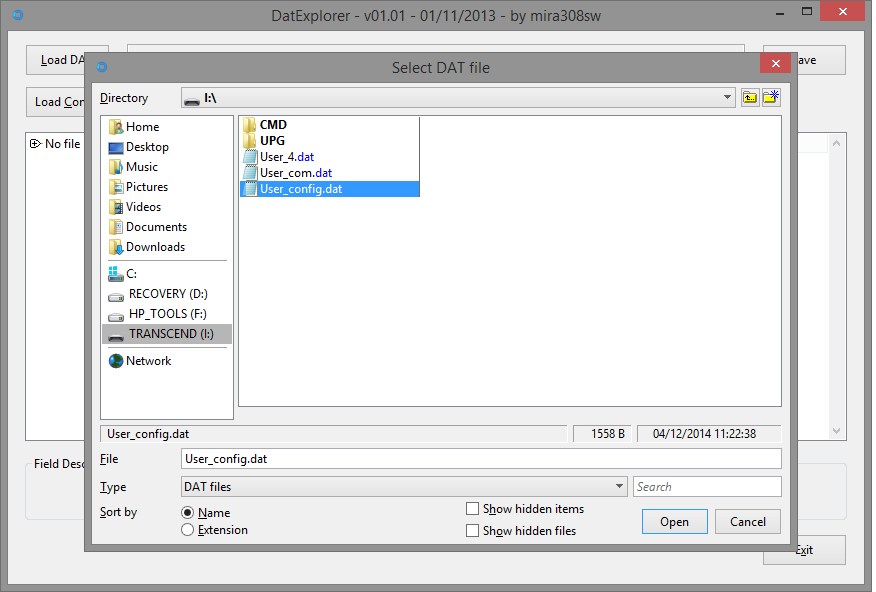

Cliquez sur Load Dat et selectionnez le fichier User_config.dat à la racine de votre clef USB

Naviguez jusqu'à la section Trip data et changez les valeurs 0 de la colonne value à 1 des lignes temp_screen1 et temp_screen2
(Il faudra peut-être également passer Trip menu present sur 1 ou 2, si vous l'avez en origine sur 0)

Cliquez sur Save et retirez la clef USB de votre ordinateur.

Branchez la clef USB au RT6 qui va demander d’exécuter le script USERCOM, répondez OUI.

Le script demandera de lancer la commande WRITE à laquelle on répondra OUI.

Attendre que le RT6 affiche un message demandant de redémarrer (reboot). NE SURTOUT PAS REPONDRE OUI. Il faudra appuyer sur le bouton eject pendant 10 secondes, jusqu'à que le RT6 redémarre.

En appuyant sur le bout de votre commodo de droite vous devriez pouvoir afficher cet écran lorsque vous faites défilez les pages de l'ODB.


(source image : planete-citroen)

[titou]

ça a l'air bien sympa tout ça... commence à me tenter ce RT6

[Guillaume45]

Terrible !
pour wipcom3D rien de similaire?

[austinman]

Ça n'existe pas pour le W3D malheureusement.

[Guillaume45]

Merci Austin pour l'info;dommage oui

[lebourgseb]

Le seul souci après c un "décalage" des infos entre le rt6 et l info sur le compteur vous comprendrez une fois activée

[lebourgseb]

Pour info Peugeot ne commercialise plus le wipcom 3D depuis quelques mois c pour ça que j'ai opter pour le wipnav +

[yannou25]

Mon patron là dans son 3008, tout les jours il est en rogne contre

[austinman]

Le W3D était le top du top jusqu'à l'arrivé du RT6 qui lui est supérieur pour le multimédia, mais qui doit s'incliner sur la navigation. Mais vu le prix de l'option du W3D, ce n'est pas normal d'avoir un système qui n'a pas évolué depuis 2008. Aucun firmware n'est dispo en APV par exemple contrairement aux autres systèmes télématiques.

[Philomen77]

Bonjour,
merci pour ces infos,
pour la temperature j ai tout suivi
les messages correspondent
mais pas d affichage temperature / Pression pneus.
Mon firmware est 2.75D2 sur 3008 V2. de 01/2014
CDLT

j essaierai la gestion du repertoire plus tard.
@+ peut etre.
Phil

[austinman]

Re-fais un appuis long sur la touche eject. Certaine fois, la modification ne se voit pas du premier coup.

[blackflo]

c'est un truc de fou ce truc. Faut vraiment que je regarde ce que peut faire le RT6. Bon je vais bien prendre le temps de le faire, comme le gps lol. merci pour ce topic

[blackflo]

Bon d'entrée de jeu, dès que je connect ma clé sur le RT6 Il me marque fichier illisible. Donc si j'ai bien compris, dès le début, il n'y a que le fichier "RT6_USERCOM.CMD" sur la clé ? ou il y a tous les autre fichiers et dans le fichier CDM je concerve que RT6_USERCOM.CMD ?

[austinman]

Tu ne conserves que RT6_USERCOM dans le dossier CMD ainsi que les autres dossiers et fichiers à la racine.

[Vincent72]

Question? Si l'affichage des OK n'est pas Vert, c'est normal?

[austinman]

Je crois que ca dépend des thèmes. Mais je ne suis plus sur de moi. Moi qui n'ai plus les capteurs depuis mon passage en 18" j'avais NOK.

[Azdar]

Il faut vraiment que je pense à activer cet écran ...
C'est vraiment dommage qu'il affiche l'état des pneus si les capteurs ne sont pas présent !

[Vincent72]

Je test avec les autres thèmes et faut aussi que je test en pratique le dégonflage voir comment il réagit.

[austinman]

Il faut vraiment que je pense à activer cet écran ...
C'est vraiment dommage qu'il affiche l'état des pneus si les capteurs ne sont pas présent !

Perso, j'ai même supprimé les pages ODB du RT6. Vraiment trop redondant avec la matrice du combiné et puis savoir que ses pneus ne sont pas dégonflés ca va 5 minutes. Et commes les jauges ne sont pas précises, ce n'est pas utile pour suivre la chauffe du moteur. Moi ca passait de froid à chaud d'un coup.

[Azdar]

Moi ca passait de froid à chaud d'un coup.

Ah ouais, quand même !

EDIT = Question un peu hors topic, tu as regardé si tu avais la puce vidéo dans ton RT6 ?

[Vincent72]

Bah moi je les trouve plutôt fiable c'est jauges.

[austinman]

Moi ca passait de froid à chaud d'un coup.

Ah ouais, quand même !

EDIT = Question un peu hors topic, tu as regardé si tu avais la puce vidéo dans ton RT6 ?

Non je n'ai pas regardé. Il est de fin 2012 le miens si je ne me trompe pas.

[Vincent72]

...

[austinman]

Ca ne me surprend pas plus que ça. Cet écran est présent depuis les RT4, mais qui n'a jamais été rendu disponible officiellement. C'est une fonction alpha.

[francois31]

bonjour,
je n arrive pas à avoir le fichier User_config.dat sur ma clef usb comment fais t on?
merci

[austinman]

Extraire l'archive de Mirascript sur votre clef et ne conservez que le fichier RT6_USERCOM.CMD du dossier CMD.

Branchez la clef USB sur le RT6 et répondre OUI à la demande d’exécution du script.

Le script demandera de lancer la commande WRITE à laquelle on répondra NON.

Le script demandera ensuite de lancer la commande READ à laquelle on répondra OUI.

On attend que le script finisse de s’exécuter avant de débrancher sa clef USB.

[francois31]

j ai fait tout ca mais rien!!!

[austinman]

Tu as bien pris le mirascript pour RT6 ? Il existe une version pour les RT4 et RT5. Ta clef est bien formatée en FAT32 ? Essaye avec une autre clef, si tu peux.

[francois31]

merci pour l info je vais recommencer avec une autre clef que je vais formater

[francois31]

j ai recommencé et trouvé ce fameux fichier...
j ai installer sur l odb mais j ai rien... le chngement de mode je l ai par la touche mode et pas par le bouton du commode....
aucune page temperature et pressions ne s ouvre, malgré 2 réinitialisation avec le bouton eject...

[francois31]

est ce que c est parce que j ai mis 1 a la ligne 196 alors que j avais 0?

[austinman]

Joint ton fichier user_config, dans ton message que je regarde si tu as bien ajouté les deux lignes.

[francois31]

comment mettre une piece jointe ou photo?

[austinman]

Dans la page de réponse (pas la réponse rapide), il y a une partie pour ajouter une pièce jointe, sous les boutons aperçu et réponse.

[francois31]

voila le fichier
