[Dossier] Photos d'un NG4 (Wipcom 3D - Navidrive 3D)

[blackxs95]

Bonjour à tous !

Etant donné que je souhaitais faire un backup du disque dur de mon Wipcom 3D, j'en ai profité pour faire quelques photos en démontant un peu la bête.

ça peut peut être intéresser des gens...Moi, j’étais curieux de voir

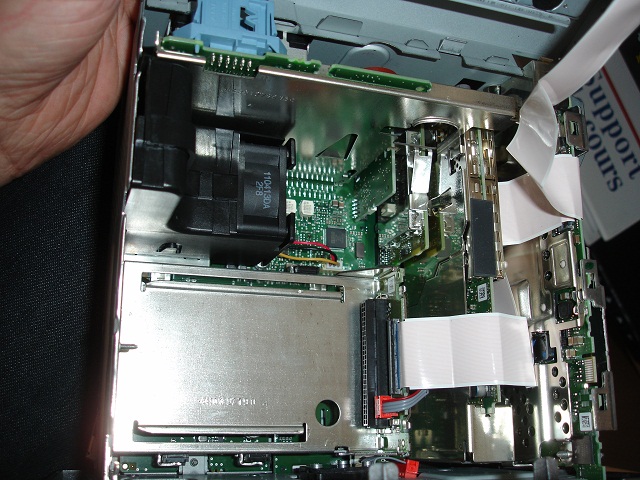

Voilà à quoi ressemble ses entrailles:

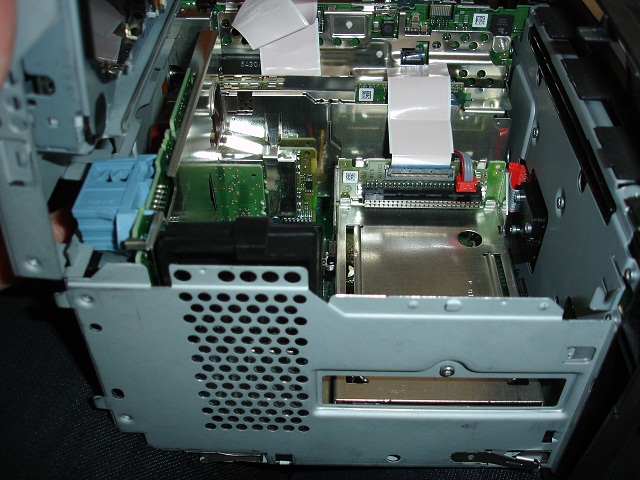

Capot supérieur avec lecteur DVD:

[forest]

Oui, ca fait bizarre de voir que c'est presque vide !
On voit bien les tuners.
Pour infos, la pièce dvd se détaille je crois.
Merci pour les photos, tout le monde aura pu la voir.
Quel soft as-tu utilisé pour le backup ?
Tu as vu le tuto ? Qu'en penses-tu ?

[blackxs95]

Oui, j'ai vu le tuto, c'est d'ailleurs grâce à lui que je me suis décidé à faire le backup. (très bonne idée)

Pour le soft, j'ai utilisé Symantec Ghost. C'est un outil de sauvegarde, de restauration et de repartitionnement (lors de la restauration d'un disque dur uniquement).
Il permet donc de copier un disque dur en entier ou une partition en un fichier de sauvegarde pour pouvoir par la suite restauré à l'aide du fichier sur un nouveau disque dur.
Je l’utilise en permanence dans mon travail. Mais c'est un outil payant.

[TheArtist]

Bien vu, l'idée

Je ne savais pas que le disque dur dans le WipCom3D faisait 40 Go !
Pour information : Quelle taille est occupée sur le DD ? et Quelle est la taille du backup ?

[forest]

Mon backup fait 18Go.
Dans les 40 Go, il y a le système d'exploitation, la cartographie et la partie utilisateur/MP3.

Voici des nouvelles photos, pour mieux se rendre compte de la place du disque dur ?




Tout ce qui est au-dessus du disque dur est vide (hors lecture CD)
A sa gauche, c'est juste le ventilo de sortie, et libre derrière sur la largeur du biniou

[forest]

Et voila le reste :

Le dos de la facade 2 DIN


Le connecteur de la molette


Attention, la molette est fragile, ne pas appuyer trop fort ou tirer trop fort, sinon ça se casse :


L'appareil sans la façade :


La façade, vu de devant, sans le clavier (LEDs, contacts...)


La façade, vue de dos (le dos du plastique) :


L'arrière de la façade :


La façade remontée :


La façade sans molette ni bouton :


Lecteur de carte SD, sur le recto, avec le nom complet et fabriquant :


Un des contrôleurs :


La carte avec le processeur, vidéo, son, traitement, mémoire (côté droit de l'appareil, quand on le regarde :


L'ensemble des processeur sans leur petit connecteur thermique :





Les connecteurs arrières :


Le ventilateur pour faire sortir l'air


La partie lecteur optique :



Le recto du lecteur :



Il y a un gros PCB sur tous le dessous, un très grand à droite (tout la hauteur/profondeur) + 3 autres PCB (donc 2 avec les tuners.
Ils sont tous soudés les uns aux autres, donc ne peux pas être démonté simplement...
Donc si problème, il faut tout changer !
Il n'y a que le lecteur, disque dur (et peut-être les tuners, mais pas sûr !)

[blackxs95]

Tres complet ton photo reportage Forest

Il etait HS ou tu as tout remonté ?

Pour info, mon backup fait 25Go, j'ai quelques MP3 c'est pour ça.

J'ai cherché à lire les partitions et à les agrandir, mais c'est pas possible. Elles sont au format RAW (donc en mode brut) sans système de fichier.
Seul QNX peut les lires et il y a une histoire de bits uniques pour le disque dur. Si par exemple, je veux mettre mon HDD dans le NG4 de forest, ça ne marchera pas.

Je pense que la restauration complète sur un autre HDD de même capacité ou de taille supérieur marchera, mais le HDD sera reconnu comme toujours de 40Go même si en réalité il en fait 120Go.

[preparateur]

Bonjour, Forest as tu réparer le bouton de commande central.
J'avais le même problème que toi. J'ai fait une petite réparation qui pour l'instant tient le coup.
J'ai positionné le bouton central en le scotchant sur la façade, pour éviter tout déplacement pendant la prise de la colle.
J'ai ensuite appliqué de colle (colle type araldite en 2 composants : résine + durcisseur) sur tout le tour du switch cote intérieur.
Si besoin je peux démonter le wipcom 3d pour que tu vois la réparation.

[forest]

salut,

@blackxs95 : C'est un WIPCOM3D que j'ai en rab, et qui est arrivé avec la molette enfoncée (malgré le bon emballage). JE n'ai pas essayé de le branché dans ma voiture, car le mien marche encore
En fait le type RAW, c'est que Windows n'arrive pas à le lire; c'est juste un type de partition avec un système de fichier que Windows ne connait pas, mais qui existe réellement (sinon, le WC3D ne pourrait pas booter).
Je ne savais pas l'histoire des bits unqique, ça me parait même bizarre qu'ils aient fait ça, mais pourquoi pas (comment le sais-tu ?).
Pour la restauration, si ton logiciel de backup ne sait pas les redimensionner, effectivement, la restau sur un 120Go n'utilisera que 40Go. Mais faire très attention car les disques dur sont spéciaux (température, vibration... les autres dureront moins longtemps).

@preparateur.
Je ne l'ai pas réparé, mais je vois comment faire depuis l'intérieur. Si je dois le faire, j'aurais plutôt pensé mettre juste une petite barre fine entre la partie en métal et le PCB, pour qu'il ne recule plus (je ne tire jamais), quitte à mettre de la cole, mais j'ai peut qu'avec la température estivale il ne chauffe trop...
La réparation peut être par contre bien pour le forum, mais pas besoin pour l'instant pour moi. Merci bcp de la proposition

[blackxs95]

salut,

@blackxs95 : C'est un WIPCOM3D que j'ai en rab, et qui est arrivé avec la molette enfoncée (malgré le bon emballage). JE n'ai pas essayé de le branché dans ma voiture, car le mien marche encore
En fait le type RAW, c'est que Windows n'arrive pas à le lire; c'est juste un type de partition avec un système de fichier que Windows ne connait pas, mais qui existe réellement (sinon, le WC3D ne pourrait pas booter).
Je ne savais pas l'histoire des bits unqique, ça me parait même bizarre qu'ils aient fait ça, mais pourquoi pas (comment le sais-tu ?).
Pour la restauration, si ton logiciel de backup ne sait pas les redimensionner, effectivement, la restau sur un 120Go n'utilisera que 40Go. Mais faire très attention car les disques dur sont spéciaux (température, vibration... les autres dureront moins longtemps).

J'ai essayé de repartitioner avec Gparted (live cd linux spécial pour disque dur) mais même lui ne reconnait pas les partitions. Il en voit bien 4 mais il ne les reconnait pas.
Je pense que QNX sait que de tel bit à tel bit il y a des infos sur la partition 1 et ainsi de suite pour les autres partitions, l'adressage doit être fait via le firmware lors de l'installation du système en usine. Du coup,QNX lit le format RAW grâce à l'adressage physique du hdd. C'est un peu comme pour un disque dur de backup pour wii. Il est en RAW pour windows mais avec le logiciel qui va bien, il sait lire le format WBFS.
Pour l'histoire des bits uniques, j'ai vu ça sur le site de QNX car je cherchais des infos sur les partoches justement.

Plus d'infos ICI

Quant aux disques dur de remplacement, effectivement, il faut prendre des versions spéciales dite de "condition d'utilisation extrême".

Plus d'infos sur le HDD d'origine ICI

[arnaud26]

Petit up sur ce super tuto. Y'a t-il possibilité d'avoir accès au lecteur CD pour enlever qqc qui s'est coincé dedans? Genre une carte sd... Possibilité de l'ouvrir? Merci.

[zivier]

Je pense. Quand tu regardes la 2nde photo tu vois que c'est un bloc séparé du coup il doit y avoir moyen de le démonter
