Bonjour à tous,

Autant brancher les entrées en option sur le 2-DIN, du temps à attendre de le finir, mais la fin approche.
Une 308 bien fournie en entrées audio/vidéo bien pratiques par la suite.
Une fois terminée, ce mois-ci, ce sont les HP AV qui vont y passer avec les Alpine 2 voies à l'avant.
Un peu de câblage AbyssBlue308, mais il n'y aura pas beaucoup de 308 avec un tel 2-DIN autant connecté.
L'interface d'alimentation 6vdc/12vdc est prête, elle fonctionne sur test à la cabane, reste à la brancher sur l'autre câble vidéo Alpine modifié.
Une fois vraiment terminé, une vidéo viendra montrer tout cela en fonctionnement, de quoi se faire plaisir ou prendre peur.

Meilleures salutations

[yannou25]

Peugeot devrait en prendre de la graine

[Bricoman]

Bonjour à tous,

L'interface d'alimentation automatique de la caméra AV est presque terminée, il manque le second câble
Alpine vidéo pour récupérer les deux contacts manquants et finir la prise blanche.
Elle sera protégé par de la gaine "thermo" pour éviter les problèmes.

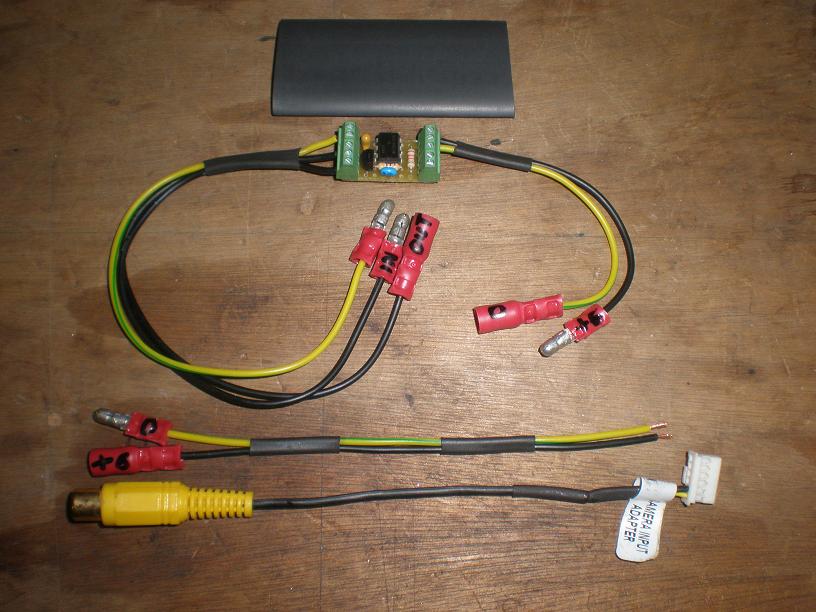

L'interface presque terminée

Prise d'origine caméra Alpine, le modèle !

Prise d'origine caméra.JPG (8.26 Kio) Vu 4740 fois

La prise à modifier, il faut rajouter les deux fils

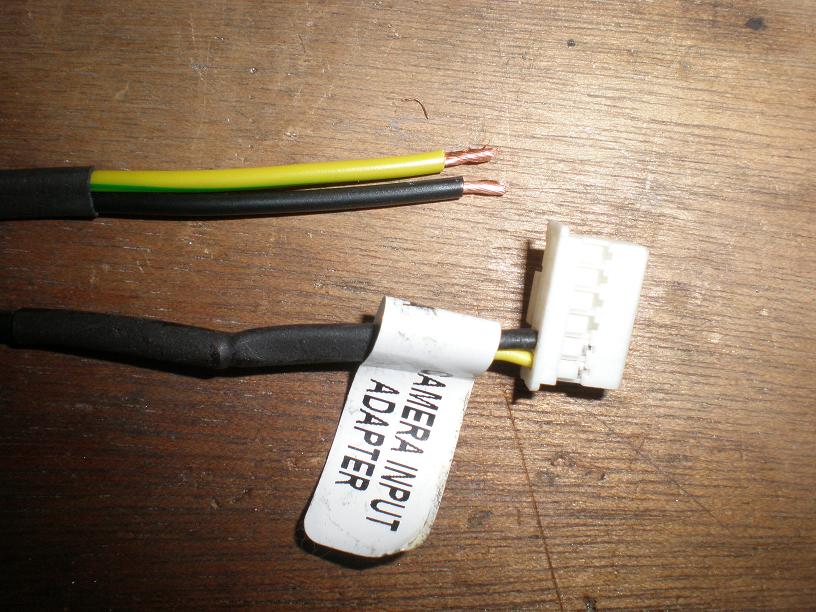

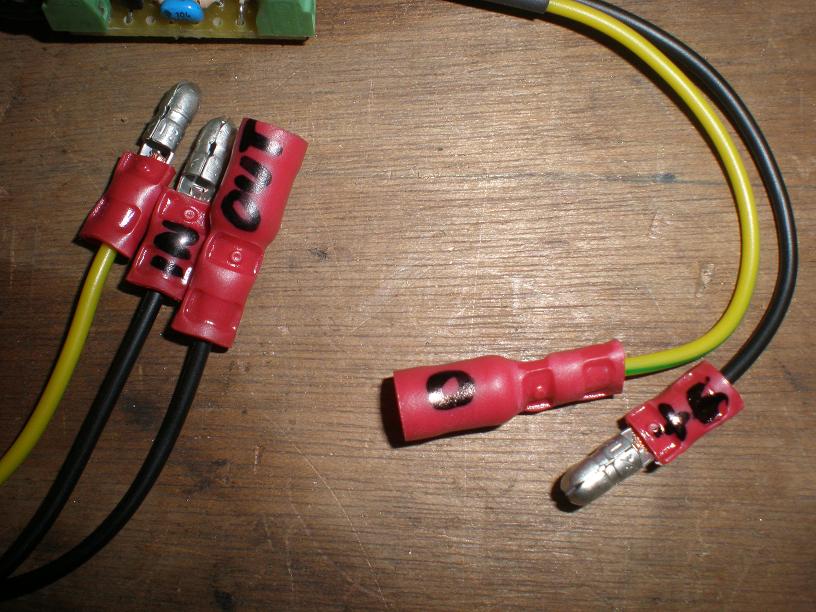

Détail de la connectique de l'interface

Meilleures salutations

[vouvouye]

A quand le multiplexage du 2 din? C'est un travail de grand chef que tu es en train de nous concocter brico!!

[Bricoman]

Bonjour à tous,

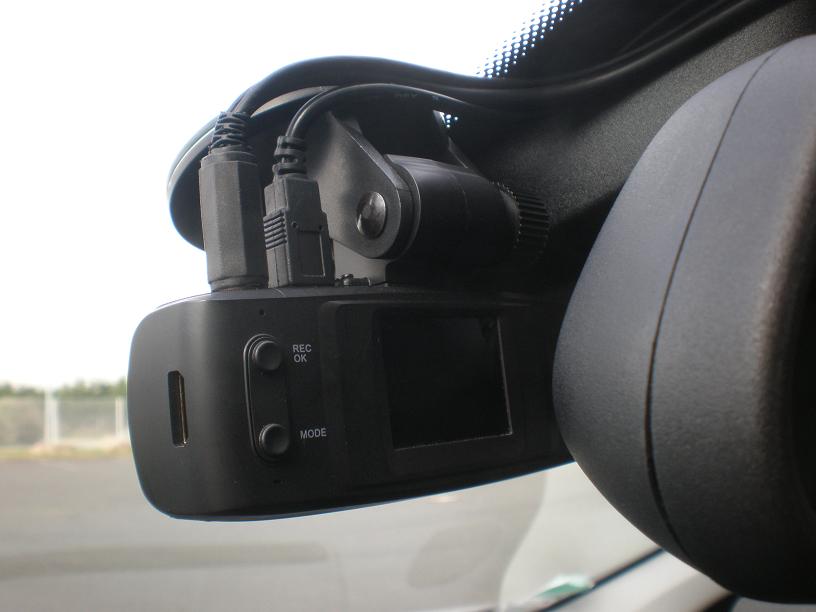

Le câblage de la "dashcam" est terminé, elle diffuse sur le W910R en continu à la demande, tout est soigneusement passé
sous le toit, le joint de la portière droite et sur la boîte à gants.
La petite rallonge d'origine n'est pas utilisée, une nouvelle en jack 3.5 et deux RCA femelle est cachée dans le plafonnier, les deux raccords sont munis de gaine "thermo" pour l'isolation.
La nouvelle interface câblée est pourvue d'un vrai câble vidéo 75 ohms blindé et d'un câble audio blindé,
garants d'une image correcte, d'une audio sans parasites , ni ronflements.
C'est amusant de voir la capture vidéo en temps réel sur le poste, j'ai même été surpris ce matin dans l'obscurité du rendu d'image.

La prise USB/iPod est elle aussi terminée, les deux câbles courent sous la console centrale pour arriver au 2-DIN.
Un perçage à la bonne place d'un trou de 26mm, peaufiné à la lime demi ronde, et le tour est joué.
Les rallonges USB et iPod fournies dans le package sont supprimées, car devenues inutiles.
Le câble USB est raccordé directement à la sortie du poste et clipsé par le clip fourni dans le package au petit bout de câble sortant.
Le câble A/V iPod est raccordé au poste par un adaptateur coudé pour le gain de place, reste à le tester avec un iphone.
Un gars de l'atelier en possède un, de quoi vérifier le fonctionnement de l'appareil sur l'écran ou donner la main au 2-DIN qui le pilote tout seul.

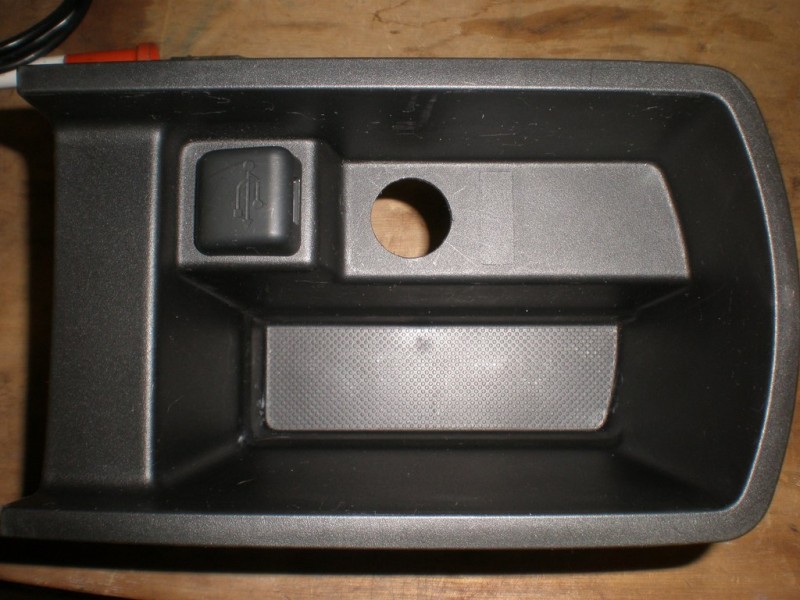

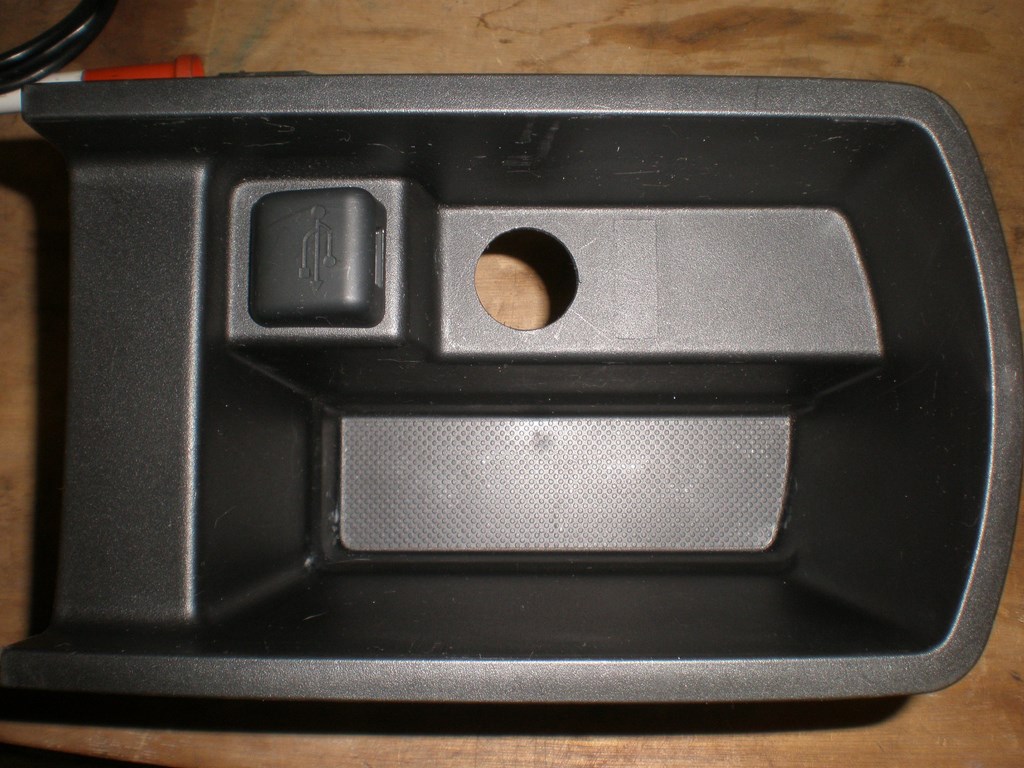

Perçage du trou de 26mm

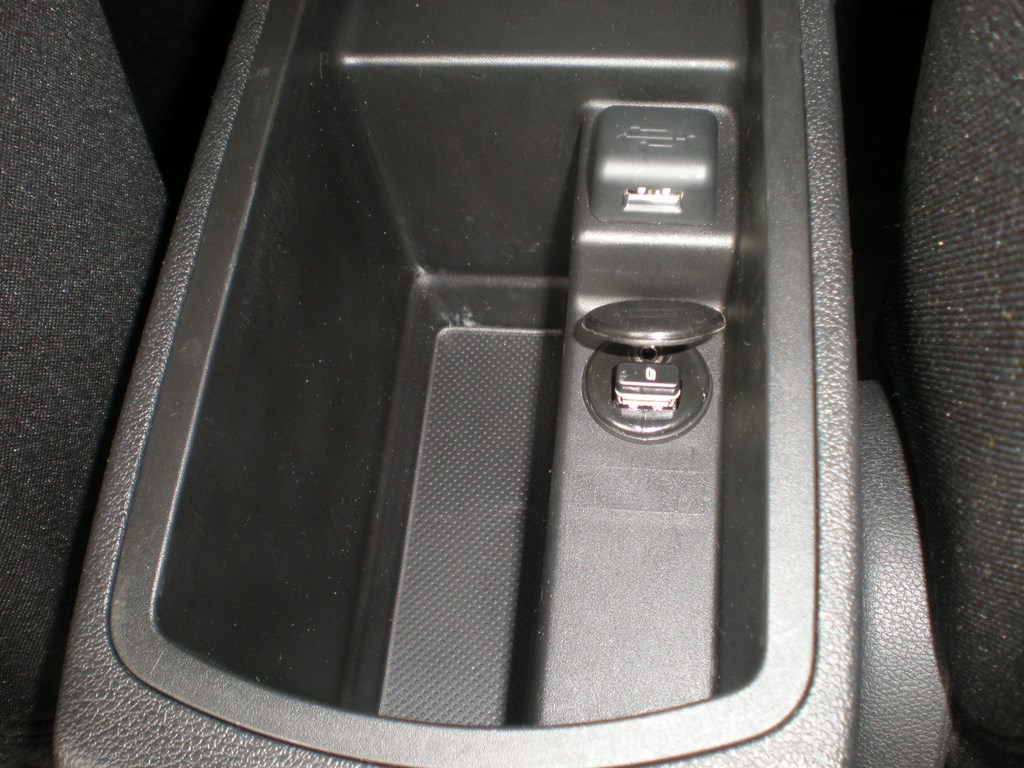

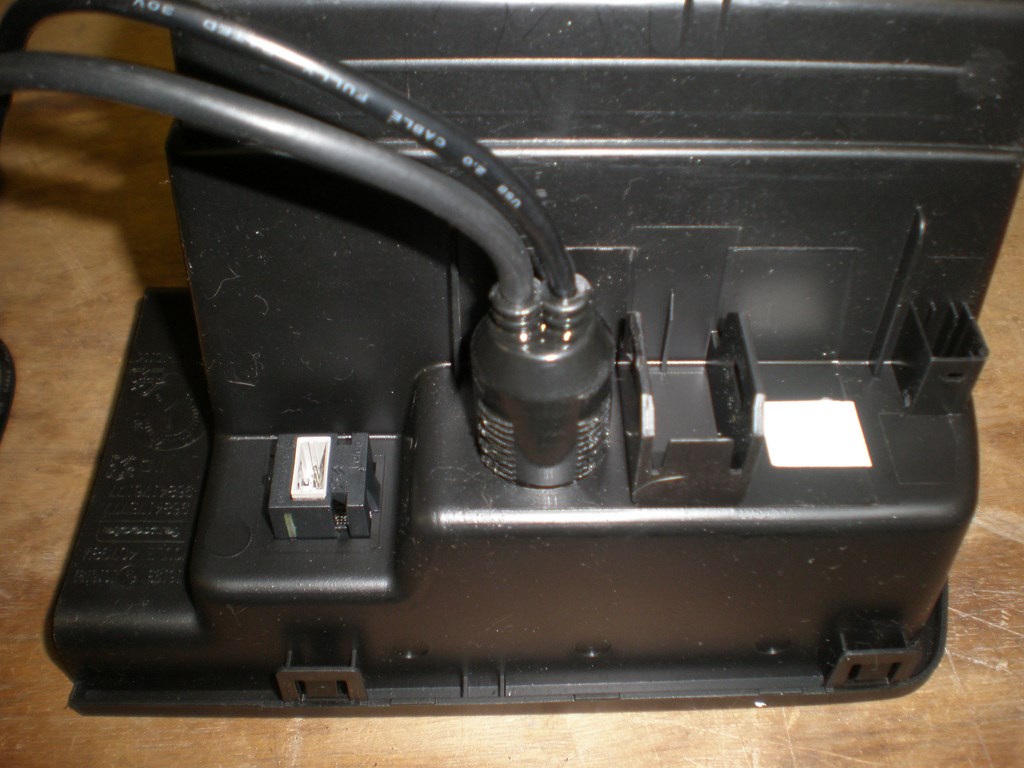

Vue AR de l'accoudoir, la prise est montée

Vue de l'accoudoir terminé, une nouvelle connectique de plus

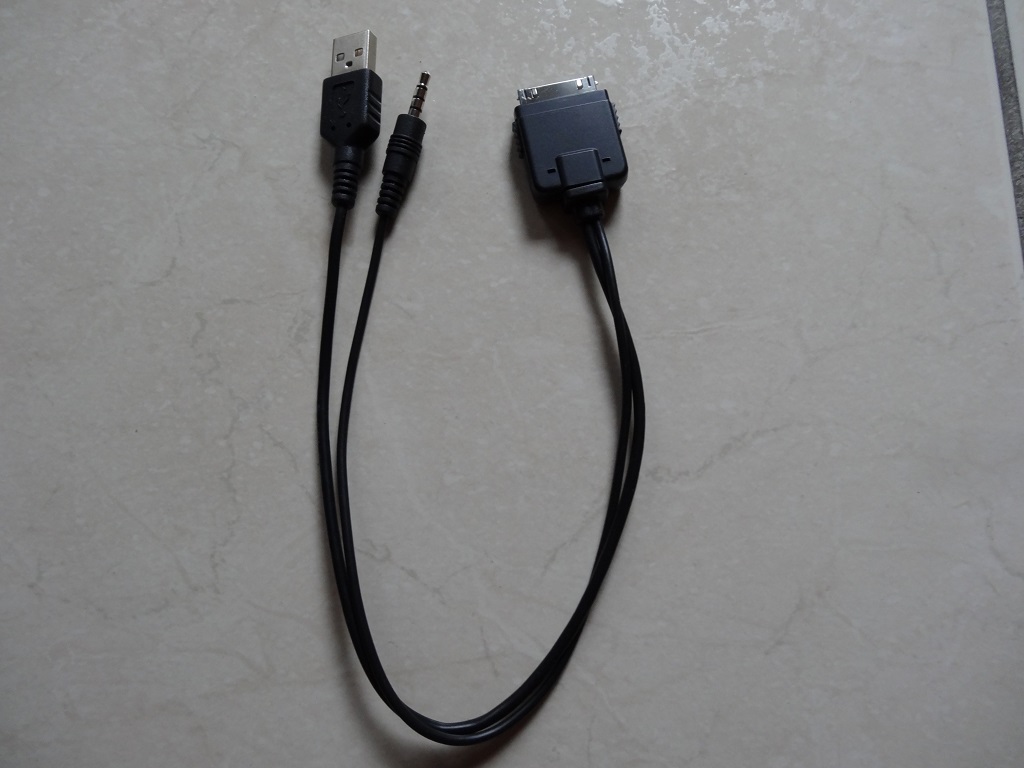

Câble iPod à brancher sur la prise de l'accoudoir

Meilleures salutations

[eddie76]

Oui c'est vraiment du bon travail Bricoman

[Bricoman]

Bonjour à tous,

Merci à vous deux, le travail se termine, la fin approche.

Meilleures salutations

[vouvouye]

Salut Brico, un travail de longue haleine qui s'approche de la fin. Cela te permettra d'apprécier au mieux ton super boulot et d'avoir une grande fierté et aussi la banane à son volant!!

[307swhdi110]

du coup la prise usb 'Peugeot' elle te servira a rien ?

[Bricoman]

du coup la prise usb 'Peugeot' elle te servira a rien ?

Bonjour à tous,

Christo me connait bien, rien d'inutile d'installé dans la 308 !
Cette prise USB d'origine, elle ne sert à rien car elle est connectée sur le RD4 qui a disparu de la circulation.
Il fallait bien en rajouter une, qui plus est, accompagnée de celle de "l'iPod" pour être complète, d'une pierre deux coups.
D'ailleurs la photo montre qu'il y a déjà une clé USB de 16Go connectée qui sert tous les jours, il faut regarder et lire les "posts" avant de raconter
ce qui est évident, d'ailleurs plus haut, le fait était mentionné.
J'explique à chaque fois la démarche entreprise, il faut lire ou un problème de compréhension se fait sentir, dans ce cas,
direction le spécialiste approprié qui saura corriger cette anomalie courante chez certains.

Meilleures salutations

[Bricoman]

Bonjour à tous,

Aujourd'hui, test de la caméra AV sans l'interface, le résultat est idem à l'AR, vivement début octobre la finalité.
Le +12vdc a été récupéré sur la seconde sortie ACC de l'interface Alpine disponible, l'amplificateur d'antenne en profite aussi.
Le test de la prise de l'accoudoir iPhone A/V est concluante sur un modèle 4S, affichage par l'appareil et par le W910R.
Les câbles audio AV, AR et SUB sortent au niveau du cendrier comme le fil "remote", de quoi habiller le poste définitivement.
Ils serviront plus tard sans avoir à retirer le 2-DIN de son logement, ni l'habillage pour le branchement d'un amplificateur.
Les photos début Octobre pour terminer ce paragraphe qui commence à perdurer.

Meilleures salutations

[eddie76]

Courage Bricoman!

[sembe]

Et bien chapeau bas
Du très bon boulot et tu as fait preuve d'une extrême patiente pour monter tout ça

Vivement un petit reportage photo(/video?) début octobre pour voir le rendu final

[vouvouye]

C'est excellent, une vraie voiture pour détective

Je le voit bien exercer cet emploi, il a le bon profil!!

[Bricoman]

Bonjour à tous,

Le 2-DIN est enfin terminé, il sera habillé demain pour finir la console centrale, le cache "clim" sera aussi posé en laissant derrière les
trois sorties RCA qui serviront plus tard, ainsi que le fil "Remonte", voir la rubrique sur l'amplificateur KTP445U.
Des images viendront vous montrer tout cela rapidement, je ferai au mieux, j'ai beaucoup de boulot.

Meilleures salutations

[titou]

une bonne nouvelle, j'ai hâte de voir le résultat

[vouvouye]

Il était temps, car je commencais à désespérer!!

[yannou25]

Alors ces photos????

[Bricoman]

Bonjour à tous,

Il faudra attendre un peu pour les photos finales, j'ai bien envie de refaire cette prise A/V avec la vrai prise de chez Peugeot.
Je me demande le résultat du branchement du fil "illumination" sur l'écran du 2-DIN, le passage en mode "nuit"?
Sinon à l'instar de Christo, le plafonnier AR est posé. Je regarde comment reprendre la veilleuse sur celui de l'avant.

Meilleures salutations

[vouvouye]

Il est pas dans le bon sens je crois? (je peux me tromper........) Je regarde dans la mienne d'ici quelques minutes!!!

[Bricoman]

Bonjour à tous,

Alors là oui, c'est bien me connaitre, la veilleuse en phase avec celle de devant !
Si, si il est à l'endroit, j'ai respecté l'ancien au niveau du positionnement, vouvouye cherche les ennuis.
Une petite chose de plus bien pratique à rajouter dans la "titine".

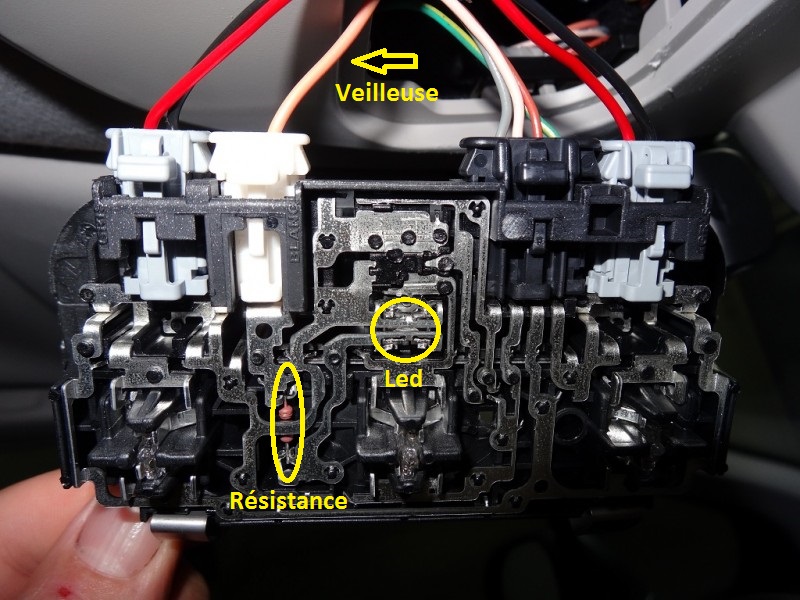

J'ai retrouvé l'image de l'arrière du plafonnier AV, la led n'est alimentée que par un fil en passant par une résistance
en prenant sa masse sur un fil noir de la prise d'à côté.
J'essaierai de brancher un petit fil unique en volant du plafonnier AV vers celui de l'AR pour voir si les leds sont "syncro" ?


Meilleures salutations

[vouvouye]

Je confirme je me suis bien planté...................
@bricoman : je ne cherche pas d'ennui rassure-toi!!

[Bricoman]
